PCB 테스트 포인트 설계: 소량 PCBA 검사를 위한 DFT 배치 및 간격 기준

부품이 빽빽한 PCBA에서는 프로브 공간이 몇 mm뿐입니다. 높은 부품 옆의 회피 공간, 양면 보드의 접근성, BGA 아래 신호의 인출 경로를 미리 검토하지 않으면 지그 제작 뒤 보드 수정이나 검사 범위 축소가 필요할 수 있습니다.

이 글은 소량 PCBA 테스트 포인트의 위치·크기·간격 기준과 플라잉 프로브 및 ICT 선택법을 정리합니다.

테스트 포인트란 무엇이며 소량 PCBA는 무엇이 다른가

테스트 포인트는 ICT/FCT 프로브로 전압, 도통, 신호를 확인하는 패드입니다. 소량 샘플은 수동 프로브나 간이 지그를 쓰는 경우가 많아 고밀도보다 접촉 여유와 접근성을 우선합니다. 지그 준비는 PCBA 테스트 치구 안내를 참고하세요.

테스트 패드 기본 크기와 표면 조건

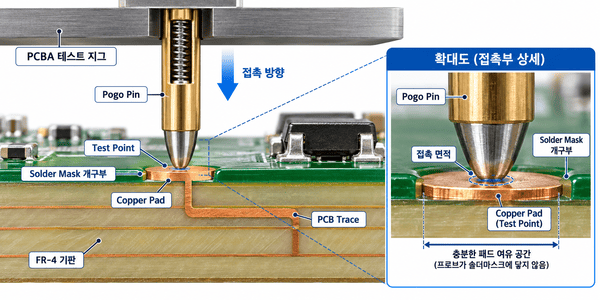

원형 패드 직경 0.8~1.0 mm를 우선 검토하고, 0.5 mm는 고밀도 설계의 제한적 대안으로 봅니다. 패드는 솔더마스크를 열어 구리를 노출하며, 표면 마감은 프로브 방식과 반복 횟수에 맞춰 검사 업체와 확인합니다.

간격과 부품 회피 기준

아래 값은 초기 DFT 검토용 권장치이며 모든 프로브에 적용되는 절대 규격은 아닙니다. 프로브 팁·슬리브 외경, 보드 휨, 지그 공차와 테스트 전류를 확인해 최종값을 정하세요.

배치와 프로브 접근성 설계

테스트 포인트는 가능하면 한 면에 모읍니다. 양면 배치 시 상하 프로브가 마주 보거나 충돌하지 않는지 확인하세요. 패드 위는 비우고, 높은 부품 주변에는 프로브 슬리브 공간을 둡니다.

전원·GND·핵심 제어 신호를 우선하되 모든 핀에 둘 필요는 없습니다. 전원·GND는 부하 가까이 쌍으로 배치하고, 대전류는 접촉 핀 허용 전류를 확인합니다. BGA 신호 팬아웃과 FPC 굴곡부, 고정홀, 분리 가공선도 함께 검토합니다.

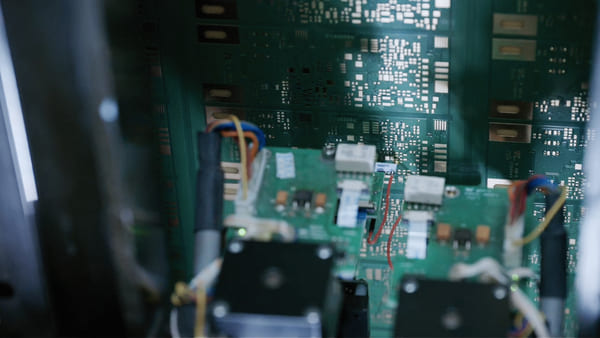

플라잉 프로브와 ICT 선택

플라잉 프로브는 전용 지그 없이 이동식 프로브로 검사해 소량·잦은 개정에 유연하지만 검사 시간이 깁니다. ICT는 전용 베드오브네일 지그로 여러 점을 동시에 검사해 반복 생산에 유리하나 지그 비용과 접근성을 고려해야 합니다. 두 방식 모두 미접근 지점이나 미정의 검사 항목은 커버하지 못합니다.

자주 발생하는 설계 실수

• 패드를 작고 촘촘하게 배치해 프로브 미끄러짐·간섭을 유발합니다.

• 부품 아래 패드는 수직 접근이 막혀 실제 측정이 어렵습니다.

• 마스크나 실크가 패드를 덮으면 접촉이 불안정해집니다.

• 패드 가장자리만 보고 간격을 정하면 프로브 슬리브가 충돌할 수 있습니다.

투판 전 DFT 체크리스트

• 패드 직경 0.8 mm 이상인가?

• 중심 간격 1.27 mm 이상인가? 수동 검사에는 1.5 mm 이상을 검토했는가?

• 부품·BGA/QFN·보드 가장자리 이격과 수직 공간을 확인했는가?

• 마스크 개구와 접촉 표면을 지정했는가?

• 전원·GND·핵심 신호와 양면 프로브 간섭을 검토했는가?

• 실제 프로브 및 지그 업체의 최소 조건을 확인했는가?

자주 묻는 질문

Q1. 소량 PCBA 테스트 패드는 어느 정도가 적당한가요?

0.8~1.0 mm를 우선 검토하고, 0.5 mm는 고밀도 설계의 대안입니다.

Q2. 1.27 mm 간격은 모든 프로브에 적용되나요?

아닙니다. 프로브와 지그 공차에 따라 조정합니다.

Q3. 테스트 패드를 마스크로 덮어도 되나요?

아니요. 접촉부는 마스크를 열어야 합니다.

Q4. 부품 아래 패드의 문제는 무엇인가요?

프로브 접근이 막히거나 부품과 충돌할 수 있습니다.

Q5. 모든 핀에 패드가 필요한가요?

아닙니다. 전원·GND·핵심 신호를 우선합니다.

실무 요약

소량 PCBA 테스트 포인트는 패드 크기와 함께 수직 접근 공간, 중심 간격, 부품·보드 가장자리 이격을 검토해야 합니다. 가능하면 한 면에 0.8 mm 이상 패드를 모으고, 1.27 mm는 초기 기준으로 삼아 실제 프로브와 지그 공차로 확정하세요. PCBgogo는 시제품 제작 전 DFT 조건을 검토할 수 있습니다.
