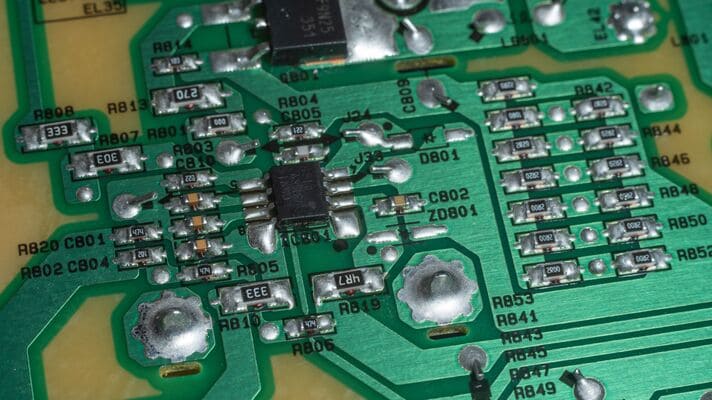

가납땜이란 무엇인가? PCBA 가납땜 원인, 검출 및 예방

서론：PCBA의 간헐적 불량 상당수는 가납땜에서 발생합니다. 겉보기에는 정상적인 솔더처럼 보이지만 금속 간 안정적인 야금 결합이 이뤄지지 않아 진동, 온도 변화에 따라 접속이 불안정해집니다. 가납땜 원인은 자재 입고, SMT 생산, 사용 환경까지 다양합니다. 본문에서는 가납땜의 정의, 단계별 원인, 검출 및 예방 실무 방법을 설명합니다.

PCBA 가납땜의 원인: 조립 전

• PCB 패드의 산화·오염, 표면처리 이상은 솔더 젖음과 접합을 방해할 수 있습니다. ENIG의 블랙 패드처럼 금속 간 접합층에 문제가 생기는 사례도 확인해야 합니다.

• 부품 리드의 산화나 도금 불량, 흡습된 부품도 원인이 됩니다. 보관 중 온도·습도 관리와 입고 검사를 함께 점검하세요.

• 패드 치수와 열 균형이 부적절하면 납땜 편차가 커질 수 있습니다. 테스트 포인트가 가려져 검사하기 어려운지도 설계 단계에서 확인합니다.

PCBA 가납땜의 원인: 조립 중

• 유효기간이 지났거나 충분히 회복되지 않은 솔더 페이스트, 불균일한 교반, 인쇄 위치 편차와 도포량 부족은 접합 불량으로 이어집니다.

• 부품이 틀어지거나 리드가 페이스트에 제대로 닿지 않으면 젖음이 불완전해질 수 있습니다. 리플로우의 예열·피크 온도·유지 시간이 부족해도 솔더가 충분히 녹지 않습니다.

• 산소 농도가 높으면 패드와 솔더 표면이 산화될 수 있습니다. 질소 분위기 솔더링은 산화 억제에 도움이 되지만, 인쇄나 온도 조건을 대신하지는 않습니다.

• 수작업 보수에서는 인두 온도가 낮거나 접촉 시간이 짧으면 냉납·불완전 접합이 생길 수 있습니다.

PCBA 가납땜의 원인: 조립 후

• 진동, 반복 굽힘, 커넥터 삽입·분리로 솔더 접합부에 응력이 쌓이면 미세 균열이 발생할 수 있습니다.

• 온도 사이클이 반복되면 PCB와 부품의 열팽창 차이로 접합부가 피로해집니다. 고습·염수·이온성 잔류물은 부식과 누설을 촉진할 수 있습니다.


가납땜 검출 방법과 한계

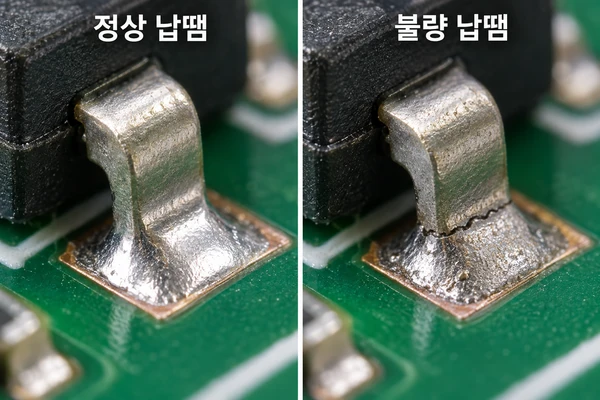

1. 확대경이나 현미경으로 필렛 균열, 젖음 불량 등 외관 결함을 확인합니다.

2. AOI는 외관상 형상·위치 이상을 찾는 데 유용하지만, BGA 접합부나 내부의 잠복 결함을 모두 검출하지는 못합니다.

3. BGA·QFN처럼 접합부가 가려진 부품은 X-Ray로 솔더 형상, 브리지, 보이드 등을 확인할 수 있습니다. 다만 X-Ray만으로 금속 간 결합의 건전성을 전부 보증할 수는 없습니다.

4. 연속성 검사, ICT 또는 플라잉 프로브로 전기적 단선·접촉 불량을 점검합니다.

5. 온도 사이클·진동 시험은 잠복 결함을 드러내는 데 활용할 수 있습니다. 최종 원인 확인에는 고장 부위 단면의 금속조직 분석이 도움이 됩니다.

가납땜 예방을 위한 실무 점검

1. 입고 단계에서 PCB 패드와 부품 리드의 산화·오염을 확인하고, 보관 온습도와 개봉 후 사용 조건을 관리합니다.

2. 패드 형상과 부품 배치를 검토하고, 열용량 차이가 큰 부위는 솔더링 편차가 생기지 않도록 설계와 공정 조건을 함께 조정합니다.

3. 솔더 페이스트의 보관·해동·교반·사용 시간을 관리하고, 인쇄 상태와 도포량을 주기적으로 확인합니다.

4. 제품과 솔더 페이스트에 맞춰 리플로우 프로파일을 설정하고, 생산 조건이나 자재가 바뀌면 다시 검증합니다. 질소 분위기는 산화 위험이 높은 조건에서 검토할 수 있습니다.

5. 출하 전에는 AOI 결과만으로 판단하지 말고, 제품 위험도에 맞춰 전기 검사와 X-Ray 또는 환경 시험을 조합합니다.

자주 묻는 질문 FAQ

AOI로 가납땜을 100% 검출할 수 있나요?

아닙니다. AOI는 보이는 솔더 형상과 부품 위치를 검사하며, BGA 내부처럼 가려진 접합부의 잠복 결함까지 보증하지 못합니다.

가납땜과 냉납은 같은 불량인가요?

완전히 같은 말은 아닙니다. 냉납은 열 부족 등으로 젖음과 접합이 충분하지 않은 상태를 가리키는 경우가 많고, 가납땜은 겉보기와 달리 접합이 불안정한 상태를 넓게 지칭합니다. 현장 판정 기준에 따라 용어가 다를 수 있습니다.

가납땜을 재작업하면 같은 문제가 다시 생길 수 있나요?

가능합니다. 솔더링 조건만 고치고 패드 오염, 부품 흡습, 설계 열 균형이나 진동 원인을 남겨 두면 재발할 수 있습니다. 재작업 후에는 원인 제거와 검사 결과를 함께 확인해야 합니다.

마무리

가납땜은 한 가지 공정만의 문제가 아닐 수 있습니다. 자재와 설계부터 SMT 조건, 사용 환경까지 원인을 단계별로 확인하고, 검사 방법의 한계도 고려해야 현장 재발을 줄일 수 있습니다.
