PCBA 테스트 지그 도입 시점: 소량 시제품 및 시생산 판단 기준

서론:소량 하드웨어 프로젝트에서는 테스트 지그를 너무 일찍 제작하면 보드 개정 후 폐기되어 비용이 낭비되고, 도입을 미루면 수작업 검사 시간이 길어지고 누락이 늘어 시생산 수율을 안정시키기 어렵습니다. 이 글은 샘플·시생산 단계에서 맞춤형 PCBA 테스트 지그가 필요한지 판단하는 기준과 대체 테스트 방식을 정리합니다.

테스트 지그 도입을 판단하는 기준

다섯 가지를 함께 확인합니다. ① 생산 수량과 반복 주문 여부 ② PCB 개정 빈도와 버전 동결 여부 ③ 한 장을 검사하는 데 걸리는 시간과 인건비 ④ 소비자·산업용·차량용 등 품질 위험도 ⑤ 단순 도통 검사인지, 다채널 기능·전력·무선 검사까지 필요한지입니다.

비용은 ‘지그 제작비 ÷ 한 장당 검사비 절감액’으로 손익분기 수량을 가늠할 수 있습니다. 다만 재검사와 불량 유출 비용도 함께 고려해야 합니다. 접촉 안정성은 설계 단계의 테스트 포인트 배치와도 연결됩니다.

시제품 단계: 우선 간단한 방법으로 검증

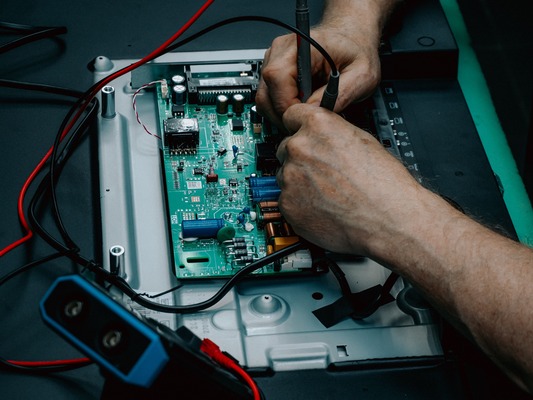

수량이 적고 회로·PCB를 계속 수정하며 설계 자체를 검증하는 단계라면 맞춤형 지그는 보통 서두르지 않는 편이 낫습니다. 플라잉 프로브, 멀티미터를 이용한 수동 검사, 재사용 가능한 오픈소스 모듈형 PCBA 테스트로 필요한 항목부터 확인할 수 있습니다.

예외적으로 샘플이 50장 이상이고, 보드 버전이 동결됐으며, 검사 항목이 많아 수작업 오류가 우려된다면 간이 지그를 검토할 수 있습니다. 50장은 보편적인 기준이 아니라 프로젝트별 비용을 따져볼 출발점입니다.

시생산 단계: 반복성과 검사 부담을 확인

다음 조건이 여러 개 맞으면 맞춤형 지그 도입을 계획할 수 있습니다. PCB 버전이 동결되어 단기간 내 큰 변경이 없고, 일회성이 아닌 반복 생산이 예정되어 있으며, 검사 절차가 길어 수작업 효율과 재현성이 낮은 경우입니다. 품질 추적이 중요해 표준화된 자동 검사 기록이 필요한지도 확인하세요. 제작 전에 테스트 항목과 판정 기준을 정리하고, 지그의 구성·검증 방식은 소량 시제품 PCB 테스트 지그와 함께 검토하면 좋습니다.

테스트 방식 비교

지그 도입에서 자주 놓치는 점

• 보드 버전이 확정되기 전에 맞춤형 지그를 만들어 개정 후 폐기하는 경우
• 수량만 보고 검사 시간과 인건비를 계산하지 않아 투자 회수가 늦어지는 경우
• DFT를 검토하지 않아 지그 제작 후 프로브가 안정적으로 닿지 않는 경우
• 시생산에 필요한 핵심 항목부터 시작하지 않고 처음부터 복잡한 전 기능 지그를 만드는 경우

도입 판단 체크리스트

□ PCB 설계 버전이 동결되었나요?
□ 예상 생산 수량과 반복 횟수는 얼마인가요?
□ PCBA 한 장의 전체 검사 시간은 몇 분인가요?
□ 추가 개정 계획이 있나요?
□ 불량 누락 시 품질·안전상 영향은 어느 정도인가요?
□ 플라잉 프로브나 모듈형 테스트로 대체할 수 있나요?

자주 묻는 질문(FAQ)

Q1. PCBA가 몇 장부터 테스트 지그를 만드는 것이 좋나요?
정해진 수량 기준은 없습니다. 보드 버전, 반복 생산 여부, 검사 시간과 지그 비용을 함께 계산하세요. 50장 이상은 검토를 시작할 수 있는 예시일 뿐, 모든 프로젝트에 적용되는 기준은 아닙니다.

Q2. 보드 버전이 조금 더 바뀔 예정인데 저가형 지그를 만들 수 있나요?
테스트 포인트와 외형이 유지되는지 먼저 확인하세요. 변경 가능성이 크다면 수동 프로브나 모듈형 테스트를 쓰고, 버전 동결 후 지그를 제작하는 편이 안전합니다.

Q3. 소량 시생산에서는 플라잉 프로브와 맞춤형 JIG 중 무엇을 선택해야 하나요?
변경이 잦고 수량이 적으면 플라잉 프로브가 유연합니다. 반복 생산과 기능 검사가 많아 단위 검사 시간을 줄여야 한다면 맞춤형 JIG의 비용 회수 가능성을 따져보세요.

마무리

테스트 지그는 필수 항목이 아니라 버전 안정성, 생산 규모, 검사 업무량에 따라 선택하는 도구입니다. 시제품처럼 개정이 잦을 때는 플라잉 프로브나 모듈형 테스트를 우선하고, 버전 동결 후 반복 시생산에 들어가면 맞춤형 지그의 투자 효과를 검토하세요. PCBgogo에 Gerber를 전달하면 PCBA 샘플 제작과 함께 DFT 및 테스트 가능성을 사전에 논의할 수 있습니다.

※ 테스트 지그의 필요성과 투자 회수 시점은 생산 수량, 검사 항목, 보드 개정 계획에 따라 달라집니다.
