긴급 PCB 견적 요청 시 반드시 적어야 하는 정보

서론：PCB 긴급 견적을 요청했는데 가격이 바로 나오지 않는다면 제조사가 느려서가 아니라 판단에 필요한 정보가 비어 있을 가능성이 큽니다. ‘4층, 100장, 최대한 빨리’만으로는 재료 재고, 공정 수, 검사 시간과 배송 기준을 계산할 수 없습니다. 특히 긴급 주문은 질문 한 번과 답변 한 번이 실제 생산 시작일을 밀 수 있으므로, 기술 파일과 별도로 견적 조건을 한 번에 정리하는 것이 중요합니다.

먼저 어떤 정보를 한눈에 정리해야 할까요?

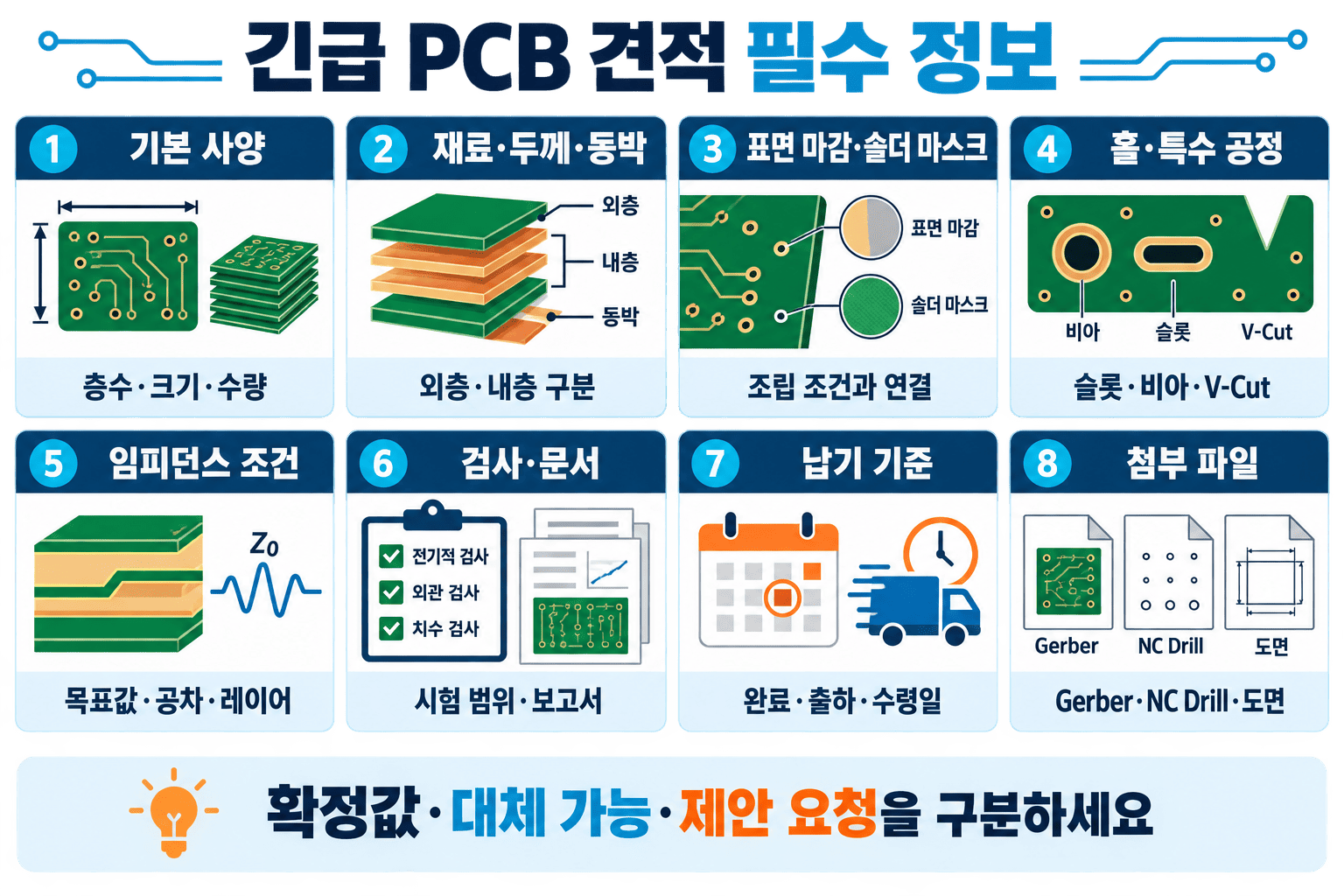

그림 1. 긴급 PCB 견적 요청 시 필요한 주요 정보(AI 기반 개념도)

PCB 견적에 필요한 필드는 서로 독립적이지 않습니다. 같은 크기와 수량이라도 층수, 동박, 표면 마감과 특수 공정이 달라지면 생산 경로가 바뀝니다. 아래 표는 구매 담당자가 기술팀과 확인한 뒤 견적 요청서에 옮겨 적기 위한 최소 범위입니다.

기판의 기본 조건은 어떻게 적어야 할까요?

층수·크기·수량은 어떤 기준으로 표시할까요?

층수는 신호층 수가 아니라 완성 PCB의 전체 동박층 수로 적습니다. 보드 크기는 X × Y mm 형식으로, 수량은 개별 보드 수인지 패널 수인지 구분하세요. 동일한 Gerber에서 여러 모델을 합친 패널이라면 모델별 수량과 패널 구성을 함께 적어야 자동 면적 계산과 실제 발주 수량이 어긋나지 않습니다.

완성 두께와 동박은 왜 함께 봐야 할까요?

완성 두께는 기판 전체 두께이고, 동박 두께는 외층과 내층을 나눠 표시하는 것이 안전합니다. 예를 들어 ‘1.6 mm, 1 oz’만 쓰면 1 oz가 외층 완성 동박인지 시작 동박인지 해석이 달라질 수 있습니다. 고전류 회로라면 외층·내층 요구를 별도로 적고 허용 가능한 대체 사양도 함께 표시하세요.

재료와 표면 마감은 어디까지 확정해야 할까요?

재료명만 적으면 충분할까요?

일반 FR-4인지, 고 Tg 재료인지, 특정 제조사·등급을 고정해야 하는지 구분해야 합니다. 특정 등급을 지정하면 재고 확인과 조달 시간이 필요할 수 있습니다. 동등 재료를 허용한다면 필요한 Tg, 난연 등급, 전기적 특성과 승인 절차를 적어야 제조사가 임의로 낮은 사양을 선택하지 않고 대안을 검토할 수 있습니다.

표면 마감은 조립 조건과 연결했나요?

HASL, 무연 HASL, ENIG와 OSP는 비용만 다른 옵션이 아닙니다. 미세 피치 부품, BGA·QFN 탑재 여부, RoHS 요구, 보관 기간과 예상 리플로 횟수에 따라 선택 기준이 달라집니다. 표면 마감을 아직 확정하지 못했다면 사용 부품과 조립 조건을 알려 대안 검토가 가능하도록 하세요.

각 방식의 적용 차이는 PCB 표면 마감 안내에서 먼저 비교할 수 있습니다.

홀과 특수 공정은 왜 별도 항목으로 적어야 할까요?

최소 홀 지름, 슬롯, 블라인드 비아, 베리드 비아, 비아 충전, 제어 임피던스, 두꺼운 동박, 골드핑거, V-컷과 라우팅은 표준 공정에 추가 조건을 만듭니다. 도면에 표현되어 있어도 견적 요청서에 한 번 더 요약하면 CAM 검토 전에 공정 담당자가 필요한 생산 경로와 추가 시간을 확인하기 쉽습니다.

임피던스는 목표값만 적으면 될까요?

목표 임피던스와 허용오차, 해당 레이어와 기준층, 차동 또는 단일 종단 여부를 함께 적으세요. 제조사 표준 스택업 사용 가능 여부도 표시하면 재료와 유전체 두께 협의 시간을 줄일 수 있습니다. 임피던스 시험 쿠폰이나 측정 보고서가 필요하면 견적 단계에서 범위를 합의해야 합니다.

긴급 납기는 어떤 날짜를 기준으로 요청해야 할까요?

‘3일 이내’라는 표현은 제작 완료, 공장 출하 또는 한국 수령 중 어느 시점을 뜻하는지 모호합니다. 희망 수령일이 고정돼 있다면 국가와 우편번호, 운송 방식까지 알려 제조 일정과 배송 시간을 분리해 계산해야 합니다. 파일 승인과 결제 완료 전에는 생산 시간이 시작되지 않을 수 있다는 점도 일정표에 반영하세요.

검사 성적서가 필요하면 언제 말해야 할까요?

전기 검사 자체와 고객 제출용 검사 성적서는 같은 항목이 아닐 수 있습니다. 전수 검사 여부, 임피던스 측정, 마이크로섹션, 이온 오염도 또는 재료 인증서가 필요하다면 규격, 시료 수와 문서 형식을 견적 전에 적으세요. 검사가 끝난 시점과 보고서 발행 시점이 다를 수 있기 때문입니다.

자주 빠지는 정보는 견적에 어떤 영향을 줄까요?

가장 흔한 누락은 목표 납기의 기준, 동박의 외층·내층 구분, 표면 마감, 특정 재료 고정 여부와 검사 보고서입니다. 제조사는 불확실한 조건을 가장 저렴하거나 가장 빠른 옵션으로 임의 해석하기 어렵습니다. 결국 질문이 돌아오고, 답변 사이에 생산 슬롯이나 재고 상태가 달라질 수 있습니다.

견적 요청 문장은 어떻게 한 번에 작성할까요?

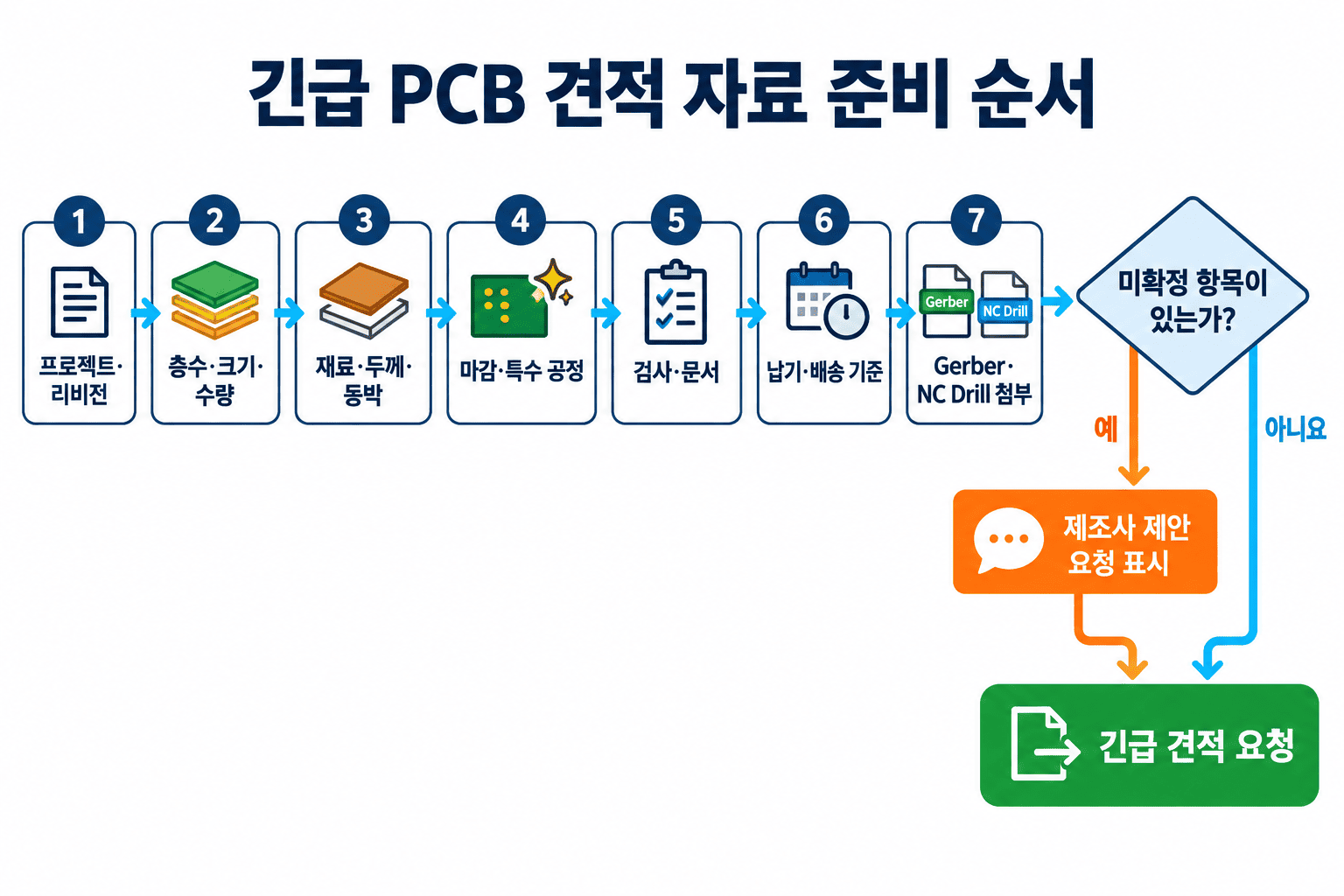

그림 2. 긴급 PCB 견적 자료 준비 및 제출 순서(AI 기반 개념도)

실무적인 PCB 견적 요청 방법은 필요한 필드를 한 문장에 압축하는 것이 아니라, 제조 조건과 일정 기준을 항목별로 분리하는 것입니다. 아래 형식은 이메일이나 문의란에 그대로 붙여 넣은 뒤 대괄호 부분만 바꿔 사용할 수 있습니다. 확정하지 못한 항목은 지우기보다 ‘제조사 제안 요청’이라고 표시하세요.

프로젝트명/리비전: [ ]
보드: [층수]층, [X × Y mm], [개별 보드/패널] [수량]
재료·두께·동박: [재료/Tg], [완성 두께], [외층/내층 동박]
표면 마감·솔더 마스크: [ ], [색상]
특수 공정: [최소 홀/블라인드 비아/임피던스/골드핑거/V-컷 등]
검사·문서: [전기 검사/임피던스 보고서/재료 인증서 등]
일정: [제작 완료/출하/한국 수령] 기준 [날짜]
첨부 파일: [Gerber, NC Drill, 제작 도면, 사양서]

전송 전에 무엇을 마지막으로 확인할까요?

완벽한 사양을 모두 알고 있어야 견적을 요청할 수 있는 것은 아닙니다. 다만 확정값, 허용 가능한 대안과 제조사 제안이 필요한 항목을 구분하면 기술 질문이 줄고 비교 견적도 같은 조건에서 검토할 수 있습니다.

첨부할 기술 자료는 PCB 주문 파일에서 확인하고, 파일 내부 오류는 Gerber 파일 오류 항목으로 점검할 수 있습니다. 조건을 정리했다면 온라인 PCB 견적에 파일과 함께 제출해 실제 제작 가능 일정과 비용을 확인해 보세요.

자주 묻는 질문(FAQ)

Q1. PCB 긴급 견적을 받을 때 Gerber 파일만 보내도 되나요?

A1. Gerber만으로 회로 형상은 확인할 수 있지만 수량, 재료, 두께, 표면 마감, 목표 납기와 검사 요구는 알 수 없습니다. 드릴 파일과 제작 조건을 함께 보내야 정확한 견적이 가능합니다.

Q2. PCB 크기와 수량만 적으면 대략적인 견적을 받을 수 있나요?

A2. 참고 가격은 가능할 수 있지만 실제 가격과 일정은 층수, 재료, 동박, 홀 구조와 표면 마감에 따라 달라집니다. 긴급 주문 결정에는 실제 제작 조건을 반영한 견적이 필요합니다.

Q3. 표면 마감을 정하지 못했을 때는 어떻게 요청하나요?

A3. 부품 최소 피치, BGA·QFN 유무, RoHS 요구, 보관 기간과 리플로 횟수를 적고 제조사 제안을 요청하세요. 후보가 있다면 허용 가능한 옵션도 함께 표시하면 좋습니다.

Q4. 긴급 PCB 견적의 납기는 출하일인가요, 도착일인가요?

A4. 서비스와 견적 화면에 따라 기준이 다를 수 있습니다. 제작 완료일, 공장 출하일과 한국 예상 도착일을 분리해 확인해야 합니다.

Q5. 견적 요청 후 Gerber를 수정하면 기존 견적을 사용할 수 있나요?

A5. 수정 범위가 크기, 층수, 홀, 동박이나 특수 공정에 영향을 주면 가격과 납기를 다시 계산해야 합니다. 최종 리비전을 표시하고 변경 내용을 함께 전달하세요.
