소형 엣지 AI 모듈 프로토타입에서 어떤 검증부터 해야 하나요?

서론：소형 엣지 AI 모듈 프로토타입을 받아도 처음부터 AI 추론을 실행해서는 안 됩니다. 실제 실패 원인은 모델보다 PCB의 전원 불안정, 과열, 인터페이스 오류, 부품 조립 문제인 경우가 많습니다. 엣지 AI 칩은 일반 MCU보다 순간 피크 전류가 크기 때문에 하드웨어가 불안정한 상태에서 고부하 추론을 실행하면 샘플을 태울 수 있습니다. 한 국내 소규모 팀은 전원 노이즈로 인한 랜덤 재부팅을 모델 문제로 오해해 며칠을 디버깅했고, 뒤늦게 전원 검증을 진행하면서 샘플 2장을 잃었습니다. 하드웨어 기본 검증이 끝나지 않은 상태의 AI 테스트 결과는 원인 분석에 사용할 수 없다는 점이 이 글의 핵심입니다.

프로토타입 제작 전 Gerber 최종 확인은 Gerber 아트웍 최종 확인을 참고하고, HDI 적용 판단은 휴대용 AI 기기 HDI 선택 기준에서 확인할 수 있습니다.

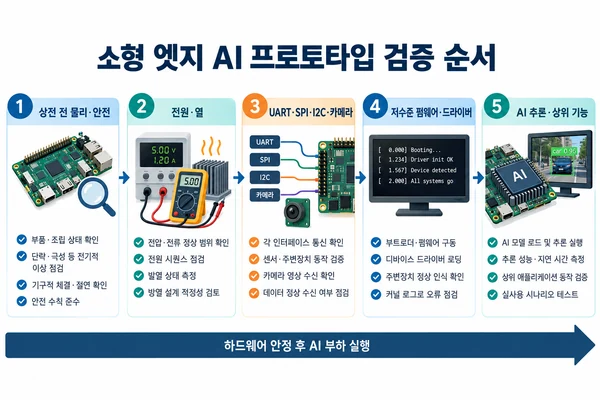

소형 엣지 AI 프로토타입은 어떤 순서로 검증해야 하나요?

1단계: 상전 전 물리·안전 상태를 먼저 확인합니다

① 어떻게 할까요? 샘플을 받으면 전원을 연결하기 전에 보드 전체를 육안으로 살핍니다. 브리지와 납땜 불량, 부품의 반대 방향, 다이오드·콘덴서·IC Pin1 및 극성 표시가 실물과 맞는지 확인합니다. 이후 멀티미터로 전원 입력과 GND 사이 저항을 측정해 직접 단락이 없는지 확인하고, 전원 IC·AI 주제어기·메모리·커넥터의 실장 위치와 편차를 점검합니다.

② 현장 포인트: 엣지 AI 칩은 순간 전류가 커서 단락 상태에서 전원을 넣으면 비싼 가속칩이 즉시 손상될 수 있습니다. 샘플을 받자마자 정격 전원을 연결해 보드를 태운 사례가 있어, 상전 전 검사를 생략하지 않는 것이 중요합니다.

2단계: 전원 시스템을 별도로 검증합니다

① 어떻게 할까요? 먼저 프로그램과 부하를 실행하지 않은 무부하 상태로 전원을 넣고 각 전원 레일의 출력값과 흔들림을 기록합니다. 그 다음 최소 펌웨어만 실행하고, AI 하드웨어 가속기를 켜 실제 추론에 가까운 부하를 만듭니다. 이때 동적 전압 강하와 전원 노이즈·리플을 관찰하고 AI 칩과 전원 IC의 온도도 동시에 측정합니다.

② 현장 포인트: 공회전 전압은 정상인데 AI 연산을 시작하는 순간 전압이 떨어져 시스템이 재부팅되는 보드가 많습니다. HDI 소형 보드에서 신호선은 미세하게 설계했지만 대전류 전원 경로를 충분히 확보하지 않아 원형 단계에서 문제가 드러나는 경우도 있습니다.

3단계: 기본 외부 인터페이스를 검증합니다

① 어떻게 할까요? 전원이 안정된 뒤 AI 업무를 실행하지 않고 UART, SPI, I2C, 카메라, SD 카드, GPIO, 클럭을 하나씩 확인합니다. 레지스터 읽기·쓰기와 센서 원시 데이터 수신처럼 가장 단순한 통신부터 확인하고 필요한 경우 로직 애널라이저로 파형을 짧게 캡처합니다.

② 현장 포인트: 카메라 영상에 노이즈가 있거나 SPI가 간헐적으로 패킷을 잃으면 이후 AI 결과는 신뢰할 수 없습니다. 여러 장치를 동시에 연결하면 I2C 주소 충돌을 전원 문제로 잘못 판단할 수 있으므로 인터페이스를 한 개씩 분리해 확인해야 합니다.

4단계: 저수준 펌웨어와 드라이버를 검증합니다

① 어떻게 할까요? 최소 시스템을 부팅해 AI 가속 유닛과 메모리가 초기화되는지 확인하고, 리셋·슬립·웨이크업 같은 기본 모드를 시험합니다. 부트 로그와 드라이버 초기화 로그를 남겨 어느 단계에서 장치 인식이 멈추는지 기록합니다. 이 단계에서는 아직 업무용 AI 모델을 배포하지 않습니다.

② 현장 포인트: 드라이버 초기화 실패를 모델 호환성 문제로 생각하면 원인 추적이 길어집니다. 실제로 센서 전원 Enable 풀업 누락이나 리셋 핀 상태 때문에 초기화되지 않는 경우가 있어, 모델보다 먼저 하드웨어 시퀀스를 확인해야 합니다.

5단계: 마지막에 AI 추론과 상위 기능을 검증합니다

① 어떻게 할까요? 앞선 전원·열·인터페이스·드라이버 검증이 모두 안정된 뒤 가벼운 테스트 모델부터 실행합니다. 추론 중 전류, 온도, 지연시간과 프레임 속도를 기록하고, 이후 실제 업무 모델로 바꿔 동일 조건에서 재현성을 확인합니다.

② 현장 포인트: 추론 결과가 흔들릴 때 바로 모델 가중치나 프루닝을 수정하지 마세요. 전원 노이즈와 열에 따른 스로틀링이 모델 오류처럼 보일 수 있으므로, 하드웨어 로그와 함께 같은 입력을 반복해 원인을 분리해야 합니다.

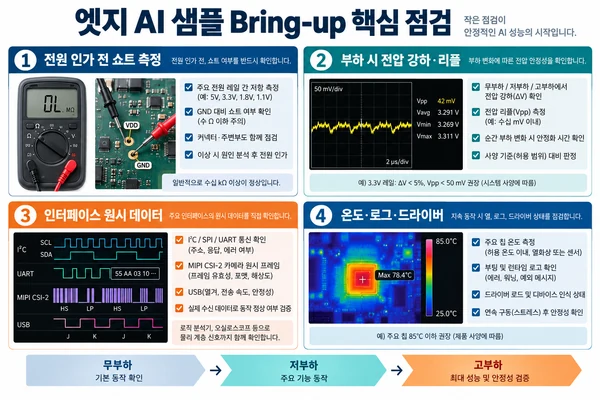

소형 엣지 AI 프로토타입 검증 체크리스트

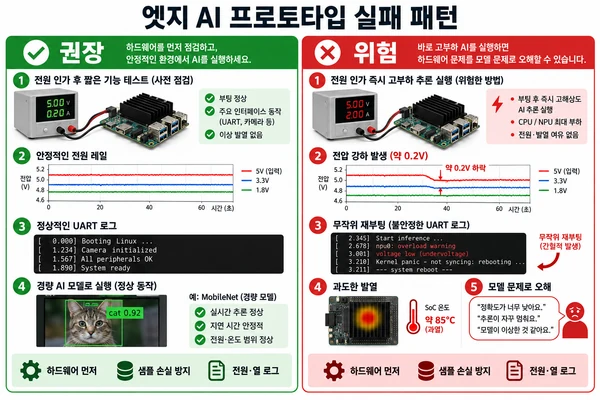

현장에서 반복되는 두 가지 실패 패턴

첫 번째는 샘플을 받자마자 AI 추론을 실행해 랜덤 다운과 재부팅을 모델 문제로 오해하는 경우입니다. 몇 주 동안 모델을 조정했지만, 실제 원인은 AI 가속 순간 약 0.2V의 전원 강하였고 샘플 1~2장을 이미 손상시킨 사례가 있었습니다. 두 번째는 HDI의 미세 신호 배선만 확인하고 대전류 전원 경로를 놓치는 경우입니다. 전원층과 열 경로의 문제가 원형 단계에서 발견되면 결국 PCB를 다시 수정해야 합니다.

PCBgogo 프로토타입 지원 안내

소형 엣지 AI와 임베디드 IoT 프로토타입은 HDI 소량 샘플을 선택하는 경우가 많습니다. PCBgogo에서는 Gerber 파일 업로드를 통한 사전 DFM 검토와 회원용 온라인 Gerber 뷰어를 제공하며, 전원 배선·실크·패드 관련 위험을 제작 전에 확인할 수 있습니다. HDI와 일반 다층 PCB 중 어떤 옵션이 적합한지 제작 조건에 맞춰 상담할 수도 있습니다.

PCBgogo - Gerber 실크·패드 간섭 확인
Gerber 파일에서 실크·패드 간섭을 확인하고 제작 조건을 상담하려면 견적 또는 문의를 이용할 수 있습니다.견적 계산하기 >이메일 문의하기 >

자주 묻는 질문(FAQ)

Q1：프로토타입 PCB를 받자마자 AI 추론을 실행하면 안 되는 이유는 무엇인가요?

A1. 엣지 AI 칩은 순간 피크 전류가 큽니다. 쇼트, 전원 강하, 가상 납땜 상태에서 고부하 추론을 실행하면 칩이 손상될 수 있고, 하드웨어 오류와 모델 오류를 구분하기도 어려워집니다.

Q2：소형 엣지 AI 프로토타입에서 가장 자주 발생하는 하드웨어 문제는 무엇인가요?

A2. 동적 전원 강하와 전원 노이즈가 가장 흔하고, 그 다음으로 과열에 따른 성능 저하, 부품 극성 오류, 고속 외부 인터페이스의 신호 문제가 발생합니다.

Q3：HDI 엣지 AI 프로토타입은 추가로 무엇을 확인해야 하나요?

A3. 미세 신호 배선뿐 아니라 AI 부하 순간의 대전류 전원 경로, 미세비아와 패드 규격, 소형 보드의 온도 상승을 함께 확인해야 합니다.

Q4：샘플 수량이 매우 적을 때 검증 전략은 어떻게 잡아야 하나요?

A4. 전원 인가 전 측정처럼 비파괴 검사를 먼저 하고, 무부하·저부하·고부하 순서로 진행하세요. 하드웨어가 안정되기 전 장시간 고부하 실행을 피해야 샘플 손실을 줄일 수 있습니다.
