인쇄회로기판 실크스크린: 알아야 할 모든 것

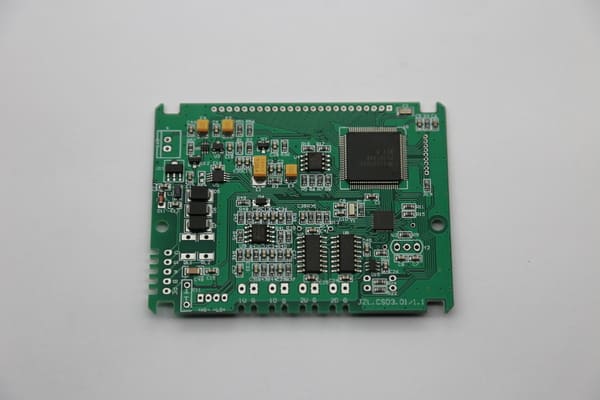

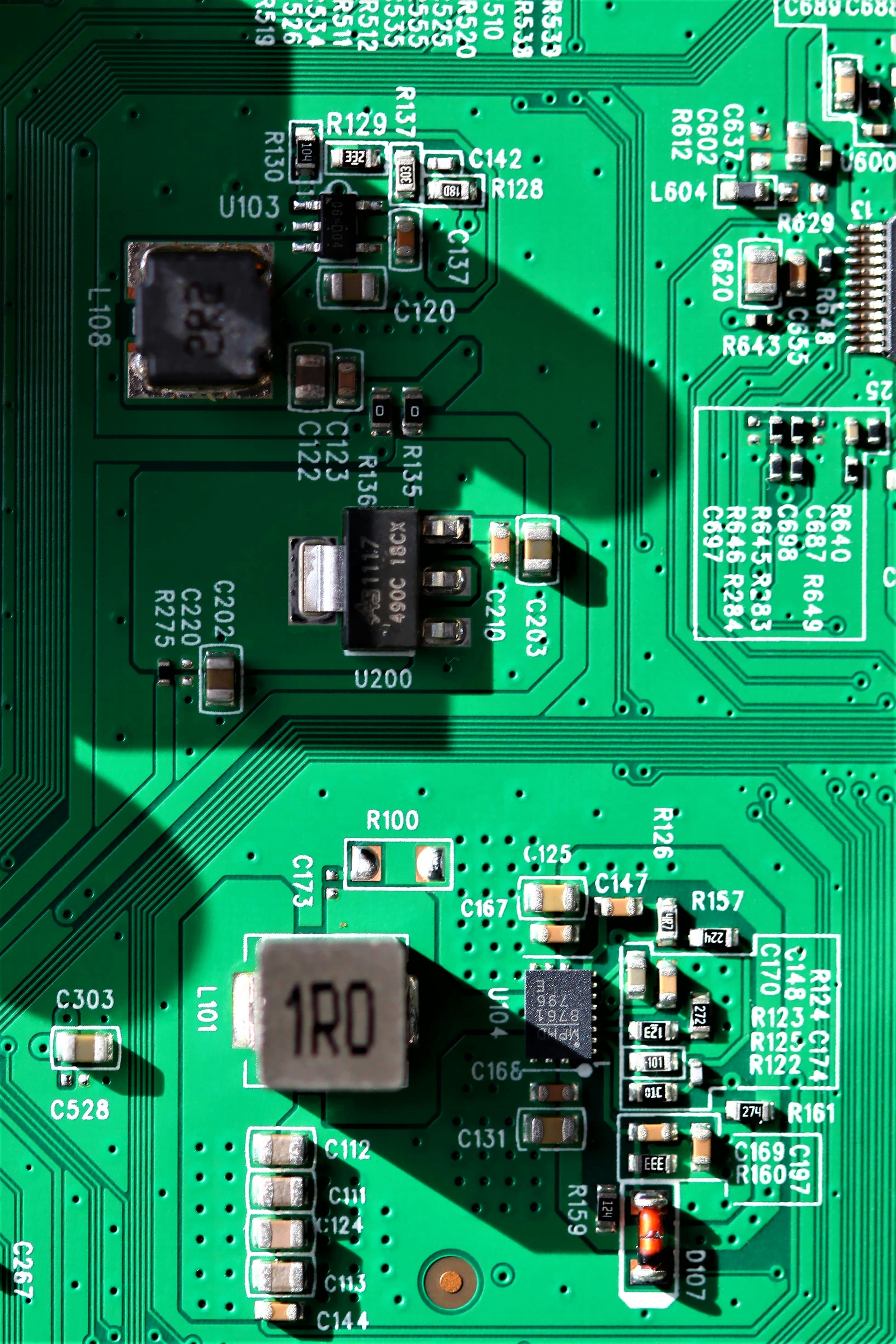

회로 기판을 집어 들고 부품을 식별하는 깔끔한 흰색 라벨, 극성 표시기 및 버전 번호를 발견한다면, 그것이 바로 인쇄회로기판 실크스크린입니다. 이 레이어는 단순한 외관 디테일처럼 보일 수 있지만, PCB 조립, 테스트 및 장기 유지보수에 있어 기본적인 역할을 합니다. PCB 설계에서 실크스크린 레이어를 이해하면 엔지니어, 조립 기술자 및 구매 팀이 생산의 모든 단계에서 더 현명한 결정을 내리는 데 도움이 됩니다.
PCB 설계에서 실크스크린이란 무엇인가?
PCB 설계에서 실크스크린 레이어는 기판 표면에 직접 인쇄되는 텍스트, 기호 및 그래픽의 오버레이입니다. 솔더 마스크 위에 위치하며 일반적으로 기판의 녹색, 빨간색 또는 검은색 배경에 흰색 또는 노란색 잉크로 표시됩니다. 그 주요 임무는 정보를 전달하는 것입니다. 즉, 조립자에게 각 부품이 어디에 가야 하는지, 어떤 방향을 향해야 하는지, 그리고 어떤 값 또는 참조 지정자를 가지고 있는지 알려줍니다.

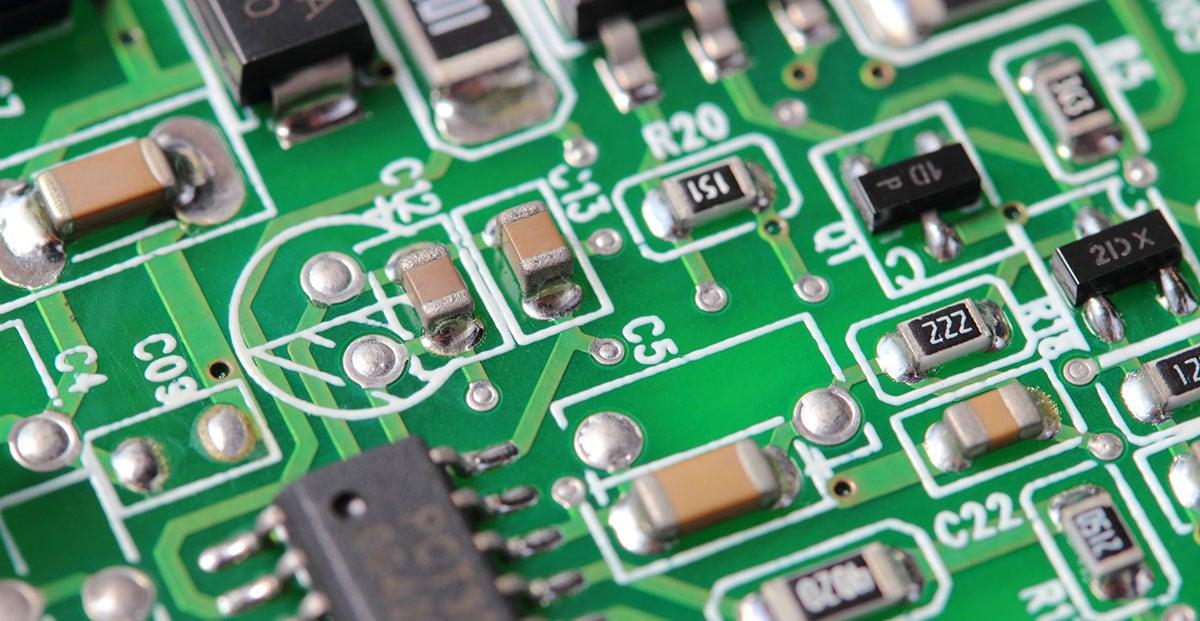

PCB 실크스크린에서 흔히 볼 수 있는 요소로는 부품 참조 지정자(R1, C3, U2), 집적 회로용 핀-원 표시기, 다이오드 및 전해 커패시터용 극성 표시, 커넥터 라벨, 테스트 포인트 식별자, 기판 개정 번호, 제조업체 로고, CE 또는 RoHS 마크와 같은 규제 기호가 있습니다. 이러한 요소들이 함께 작용하여 베어 기판을 만지는 모든 사람을 안내하는 자체 문서화된 산물로 변모시킵니다.
실크스크린 레이어가 중요한 이유
실크스크린 레이어를 생략하거나 부실하게 만들면 잉크 자체보다 훨씬 더 비용이 많이 드는 후속 문제가 발생합니다. 다음은 잘 설계된 모든 기판에 철저한 실크스크린이 포함되어야 하는 이유입니다.
조립 정확도. 칩 마운터 운영자와 수동 납땜 기술자는 참조 지정자와 극성 표시기에 의존하여 부품을 처음부터 올바르게 배치합니다. 명확한 실크스크린은 리워크와 폐기율을 줄입니다.
문제 해결 및 수리. 회로도와 읽을 수 있는 라벨이 있는 기판을 갖춘 현장 기술자는 결함을 신속히 격리할 수 있습니다. 실크스크린이 없는 기판은 레이아웃 파일과 지속적으로 교차 참조해야 하므로 진단 속도가 느려지고 오류 위험이 증가합니다.
품질 및 규정 준수. 규제 기관은 종종 일련 번호, UL 인증 또는 원산지 표시와 같은 식별 가능한 마크를 요구합니다. 실크스크린은 이러한 법적 요구 사항 요소의 표준 위치입니다.
브랜드 아이덴티티. 실크스크린에 인쇄된 회사 로고와 제품명은 전문적인 프레젠테이션을 강화하며, 이는 소비자 가전이나 산업용 인클로저 내부에서 기판이 보일 때 중요합니다.
실크스크린 도포 방법
PCB 제조업체는 실크스크린 레이어를 도포하기 위해 여러 기술을 사용합니다. 각 방법은 해상도, 비용 및 처리 시간 측면에서 고유한 장단점이 있습니다.
액상 포토 이미징 (LPI)
액상 포토 이미징은 업계에서 가장 정밀한 실크스크린 방법입니다. 감광성 에폭시 잉크가 기판 표면에 도포된 후, 레전드 아트워크가 담긴 필름 네거티브를 통해 자외선에 노출됩니다. UV 노광은 노출된 영역의 잉크를 경화시키고 노출되지 않은 부분은 현상 과정에서 세척됩니다. LPI는 우수한 접착력으로 선명하고 가는 선의 레전드를 생성하며, 부품 간격이 좁고 작은 글꼴 크기에서도 텍스트를 읽을 수 있어야 하는 고밀도 설계에 선호되는 선택입니다.
직접 레전드 인쇄 (DLP)
직접 레전드 인쇄는 잉크젯 스타일의 인쇄 헤드를 사용하여 디지털 파일에 따라 아크릴 잉크를 기판 표면에 직접 도포합니다. 필름이나 스크린이 필요하지 않기 때문에 DLP는 자동화 워크플로우에 쉽게 통합되며 툴링 비용 없이 마지막 순간의 설계 변경을 지원합니다. 해상도는 일반적으로 LPI보다 낮아 DLP는 적당한 간격 요구사항이 있는 기판에 더 적합하지만, 잉크젯 헤드 기술의 지속적인 개선으로 그 격차는 꾸준히 좁혀지고 있습니다.
에폭시 잉크 스크린 인쇄
원조이면서 여전히 널리 사용되는 방식인 에폭시 스크린 인쇄는 프레임에 펼쳐진 미세 메쉬 스텐실을 통해 잉크를 밀어내는 방식입니다. 대량 생산 시 비용 효율적이며 내구성 있는 결과를 제공하지만, 최소 선폭이 LPI보다 넓어 부품이 조밀하게 배치된 기판에는 적합하지 않습니다. 간단하고 중간 복잡도의 설계를 대량 생산하는 경우 스크린 인쇄는 여전히 경제적인 주력 방식입니다.
따라야 할 실크스크린 설계 규칙
좋은 실크스크린 설계는 공간이 허용되는 곳마다 텍스트를 배치하는 것 이상을 의미합니다. 확립된 설계 규칙을 따르면 레전드가 제조 공정을 견디고 읽기 쉬운 상태로 유지됩니다.
최소 텍스트 높이. 인쇄 후 가독성을 보장하기 위해 문자 높이는 1.0mm(약 50mil) 이상, 선폭은 0.15mm 이상으로 유지하십시오.
패드에 잉크가 닿지 않도록 하십시오. 노출된 구리 패드 위에 인쇄된 실크스크린 잉크는 납땜을 방해합니다. 대부분의 EDA 도구는 실크스크린-패드 간격 위반을 표시하는 설계 규칙 검사를 제공하며, 일반적인 최소 간격은 0.1mm입니다.
일관된 방향. 텍스트를 단일 방향(또는 최대 두 개의 수직 방향)으로 정렬하면 수동 조립 중 라벨을 잘못 읽을 가능성이 크게 줄어듭니다.
비아 위 실크스크린을 피하십시오. 도포 중 잉크가 개방된 비아로 스며들어 등록 오류를 유발하고 스루홀에 오염을 일으킬 수 있습니다.
중요 마커 우선 배치. 공간이 매우 협소한 경우 참조 지정자보다 극성 마커와 핀-원 표시기를 우선하십시오. 'R12' 라벨이 없으면 불편할 뿐이지만, 극성 표시가 없으면 부품이 손상될 수 있습니다.
실크스크린 누락 --- 발생 상황 및 대처 방법
실크스크린 누락 상황은 여러 가지 방식으로 발생합니다. 설계 파일이 실크스크린 레이어 없이 제출되었거나, Gerber 내보내기에서 레이어가 실수로 비워졌거나, 제조업체가 비용 절감을 위해 생략한 경우입니다. 원인에 관계없이 그 결과는 생산과 지원 전반에 걸쳐 파급됩니다.
조립 라인이 느려집니다. 기술자가 모든 부품 배치에 대해 레이아웃 파일을 참조해야 하기 때문입니다.
전해 커패시터 및 다이오드와 같은 극성 민감 부품은 역방향 설치 위험이 높아져 기판 고장 또는 부품 손상으로 이어질 수 있습니다.
현장 수리가 훨씬 더 어려워집니다. 특히 원본 설계 파일에 접근할 수 없는 타사 서비스 센터의 경우 더욱 그렇습니다.
필수 규제 표시가 없는 경우 규정 준수 감사에서 지적될 수 있습니다.
제조 전에 실크스크린이 누락된 것을 발견했다면 Gerber 파일을 업데이트하여 다시 제출하십시오. 온라인 서비스를 포함한 대부분의 PCB 제조업체는 생산 시작 전에 파일 재제출을 무료로 허용합니다. 실크스크린 없이 기판이 이미 제조되었고 수량이 적다면 수동 라벨을 추가하거나 레이저 각인을 임시 해결책으로 고려하십시오. 향후 주문을 위해 Gerber 내보내기 설정을 다시 확인하여 실크스크린 레이어(일반적으로 EDA 도구에 따라 F.Silkscreen, GTO 또는 Top Overlay로 명명됨)가 포함되어 있고 채워져 있는지 확인하십시오.
올바른 실크스크린 색상 선택
흰색은 기본 실크스크린 색상이며 가장 일반적인 솔더 마스크 색상(녹색, 빨간색, 파란색 및 검은색)에 대해 최고의 대비를 제공합니다. 노란색은 흰색 솔더 마스크 기판에 가끔 사용됩니다. 검은색 실크스크린은 흰색 또는 자연 마감 기판에 잘 어울립니다. 색상 선택은 부분적으로 미적 요소이지만, 대비는 타협할 수 없는 실용적 고려사항입니다. 낮은 대비의 실크스크린은 생산 조명 아래에서 읽기 어려워지고 표준 대비비로 보정된 자동 광학 검사(AOI) 시스템으로 촬영하기가 거의 불가능해집니다.
PCB 제조업체와 실크스크린 사양 협의
기판을 주문할 때 제조 노트나 주문 양식에 실크스크린 요구사항을 명확히 기재하십시오. 색상, 선호하는 도포 방법(있는 경우), 그리고 설계가 의존하는 최소 선폭 또는 글꼴 높이 제약을 명시하십시오. 신뢰할 수 있는 제조업체는 패널 절단 전에 제조 가능성 설계(DFM) 검사를 실행하고 잠재적 문제(공정에 비해 너무 작은 텍스트 또는 패드 개구부와 겹치는 실크스크린 요소 등)를 표시할 것입니다.
프로토타입부터 양산까지 다양한 프로젝트에 대해 PCBgogo는 LPI 및 직접 인쇄 공정 전반에 걸쳐 흰색 및 노란색 실크스크린을 지원하는 풀서비스 제조업체입니다. 즉시 견적 시스템을 통해 Gerber 파일을 업로드하면 실크스크린 옵션과 가격을 몇 분 만에 확인할 수 있으며, 이는 특정 기판 복잡성에 대해 도포 방법 간 비용 장단점을 평가할 때 특히 유용합니다.
실크스크린 vs 솔더 마스크: 차이점 이해
PCB 제조에 처음 접하는 설계자는 때때로 실크스크린 레이어와 솔더 마스크를 혼동하기도 합니다. 이들은 서로 다른 목적을 가진 별개의 레이어입니다. 솔더 마스크는 구리 트레이스와 베이스 라미네이트를 덮는 유색 코팅(일반적으로 녹색)으로, 산화로부터 보호하고 조립 중 솔더 브리지를 방지합니다. 실크스크린은 솔더 마스크 위에 인쇄된 잉크 레이어로, 정보 표시만을 전달합니다. 하나는 구리를 보호하고 다른 하나는 정보를 전달합니다. 둘 다 필수적이며, 모든 Gerber 내보내기에서 올바르게 지정되어야 합니다.
마무리
인쇄회로기판 실크스크린은 잘 구현되면 눈에 띄지 않지만 소홀히 하면 실질적인 문제를 일으키는 설계 요소 중 하나입니다. 적절히 실행된 실크스크린 레이어는 조립 오류를 줄이고, 문제 해결을 가속화하며, 규제 요구사항을 충족하고, 전문성을 보여줍니다. 일회성 프로토타입을 설계하든 대량 생산을 준비하든, 실크스크린 레이어를 채우고, 검증하고, 올바르게 내보내는 데 시간을 투자하면 이후 모든 단계에서 이점을 얻을 수 있습니다. 설계 규칙을 검토하고, Gerber 내보내기를 확인하며, 표준 DFM 공정의 일부로 실크스크린 사양을 검토하는 제조업체와 협력하십시오. 그러면 조립 팀이 감사할 것입니다.
