빠른 PCB 제작 시 표면 마감은 어떻게 선택해야 할까요?

서론：빠른 PCB 제작에서 표면 마감은 ‘가장 빨리 가능한 옵션’을 고르는 문제가 아닙니다. 제작을 하루 앞당겨도 BGA 패드가 고르지 않거나, 조립 전에 OSP 표면이 여러 번 열과 취급에 노출되면 프로젝트 전체 일정은 다시 늦어질 수 있습니다. 반대로 단순 스루 홀 보드에 필요 이상으로 복잡한 마감을 지정하면 비용과 공정 대기만 늘어납니다. 표면 마감은 납기·조립·보관을 한 묶음으로 보고 선택해야 합니다.

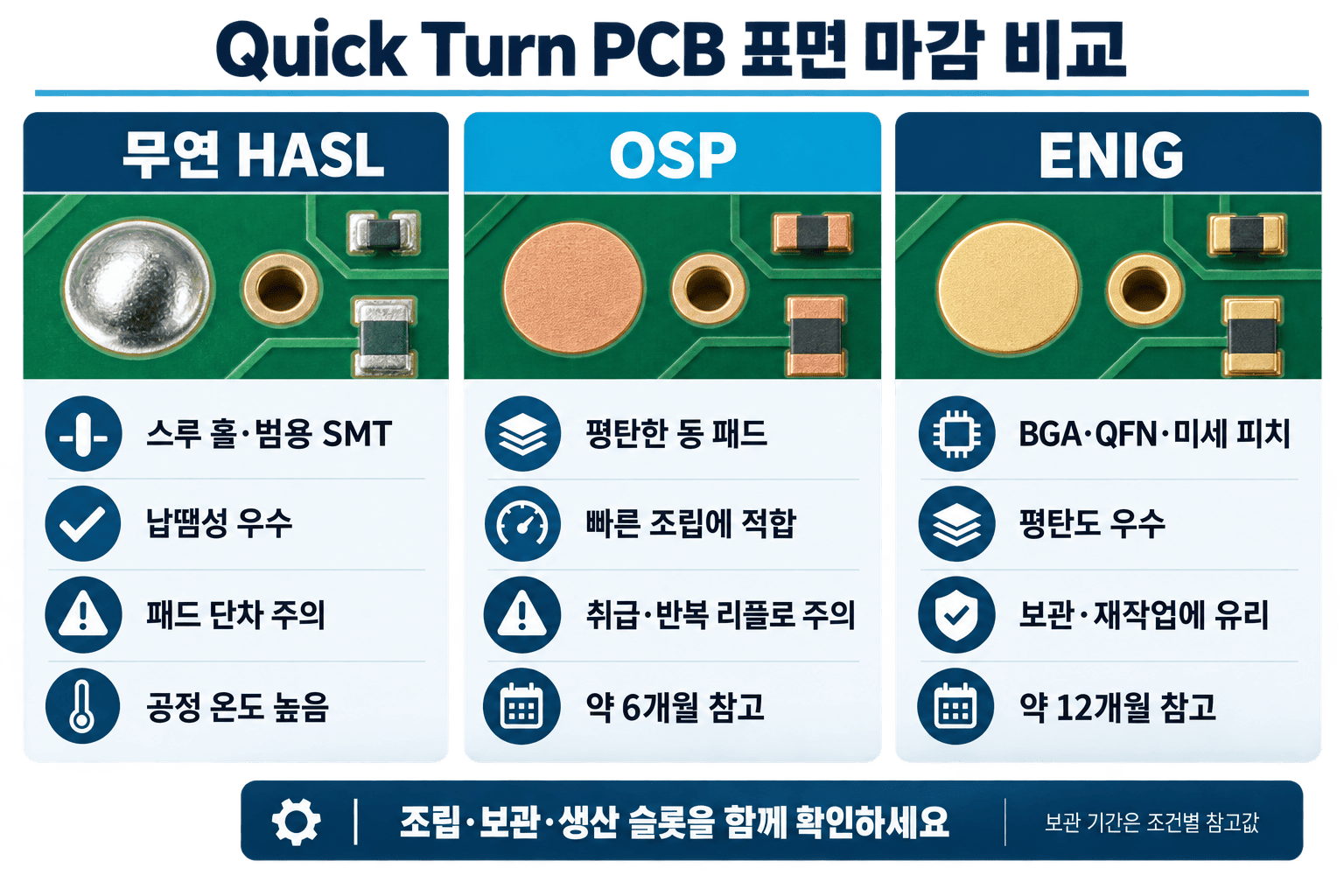

빠른 결론부터 보면 어떤 마감이 맞을까요?

Quick Turn PCB에서 HASL, ENIG, OSP를 선택할 때는 공정 이름보다 조립 조건과 실제 생산 슬롯을 먼저 확인해야 합니다. 아래 수치는 밀봉 포장과 적절한 보관을 전제로 한 일반 대표 참고값입니다. 실제 납땜 가능 보관 기간은 마감 두께, 포장, 온·습도, 개봉 여부와 제조사 보증 조건에 따라 달라집니다. 따라서 ‘12개월’ 같은 숫자를 단독 보증값으로 사용하지 말고 주문 문서의 조건을 우선해야 합니다.

HASL은 언제 빠른 선택이 될까요?

범용 보드에서는 왜 여전히 실용적일까요?

HASL(열풍 솔더 레벨링)은 패드에 솔더를 입힌 뒤 열풍으로 여분을 제거합니다. 공정이 널리 사용되고 납땜성이 좋아 스루 홀과 저밀도 SMT 시제품에서 현실적인 선택입니다. 다만 패드마다 높이 차이가 생길 수 있어 촘촘한 BGA·QFN이나 매우 작은 수동 부품에는 조립 편차를 키울 수 있습니다.

유연 HASL과 무연 HASL은 어떻게 구분할까요?

기존 유연 HASL은 주석·납 합금을 사용하므로 일반적인 RoHS 준수 제품에는 그대로 적용할 수 없습니다. 무연 HASL은 납이 없는 합금으로 규제 대응에 유리하지만 공정 온도가 더 높습니다. 공개된 일반 참고값으로 유연 HASL은 약 235°C, 무연 HASL은 약 260°C 수준의 솔더 욕 온도가 언급되며, 실제 조건은 합금과 설비에 따라 달라집니다. 0.8 mm 미만의 얇은 보드처럼 열 변형에 민감한 구조는 긴급 가능 여부와 함께 기판 휨 위험을 확인하세요.

OSP는 가장 빠르고 저렴한 선택일까요?

OSP(유기 납땜성 보존제)는 동 패드 위에 얇은 유기 보호막을 형성하므로 표면이 평탄하고 금속 도금 공정이 없습니다. 바로 조립할 비용 민감형 SMT 보드에는 효율적일 수 있습니다. 그러나 보관과 취급, 반복 리플로 및 재작업에 민감해 ‘제작이 빠르다’와 ‘프로젝트가 안전하다’를 같은 의미로 보면 안 됩니다.

OSP를 선택하기 전에 어떤 일정을 확인할까요?

보드 입고 후 며칠 안에 조립하는지, 양면 실장으로 리플로를 몇 회 거치는지, 수동 재작업 가능성이 있는지 확인하세요. 밀봉 상태의 일반 보관 참고값은 약 6개월로 자주 제시되지만 개봉 뒤 습도와 취급 조건이 달라지면 그대로 적용할 수 없습니다. 조립일이 불확실하거나 장기 재고를 둘 예정이라면 짧은 제작 공정만 보고 OSP를 선택하지 않는 편이 안전합니다.

ENIG는 어떤 설계에서 시간을 아껴 줄까요?

ENIG(무전해 니켈 침지 금)는 니켈층 위에 얇은 금층을 형성하며 패드가 평탄합니다. BGA·QFN, 0.5 mm급 미세 피치처럼 솔더 페이스트 높이와 부품 정렬이 중요한 설계에서는 조립 단계의 확인과 재작업 위험을 줄이는 데 유리합니다. 일반적인 적정 보관 조건에서 약 12개월 참고값이 제시되지만, 금·니켈 두께와 포장 기준을 함께 확인해야 합니다.

왜 모든 긴급 보드에 ENIG를 쓰지 않을까요?

ENIG는 HASL이나 OSP보다 화학 도금 단계와 관리 항목이 많고 비용도 높습니다. 제조사의 당일 생산 슬롯과 약품 라인 일정에 따라 오히려 표준 무연 HASL보다 기다릴 수 있습니다. 미세 피치, 평탄도, 보관 요구가 없다면 ENIG가 자동으로 더 좋은 긴급 옵션은 아닙니다.

두 방식의 비용과 조립 차이는 HASL과 ENIG 비교에서 더 자세히 확인할 수 있습니다.

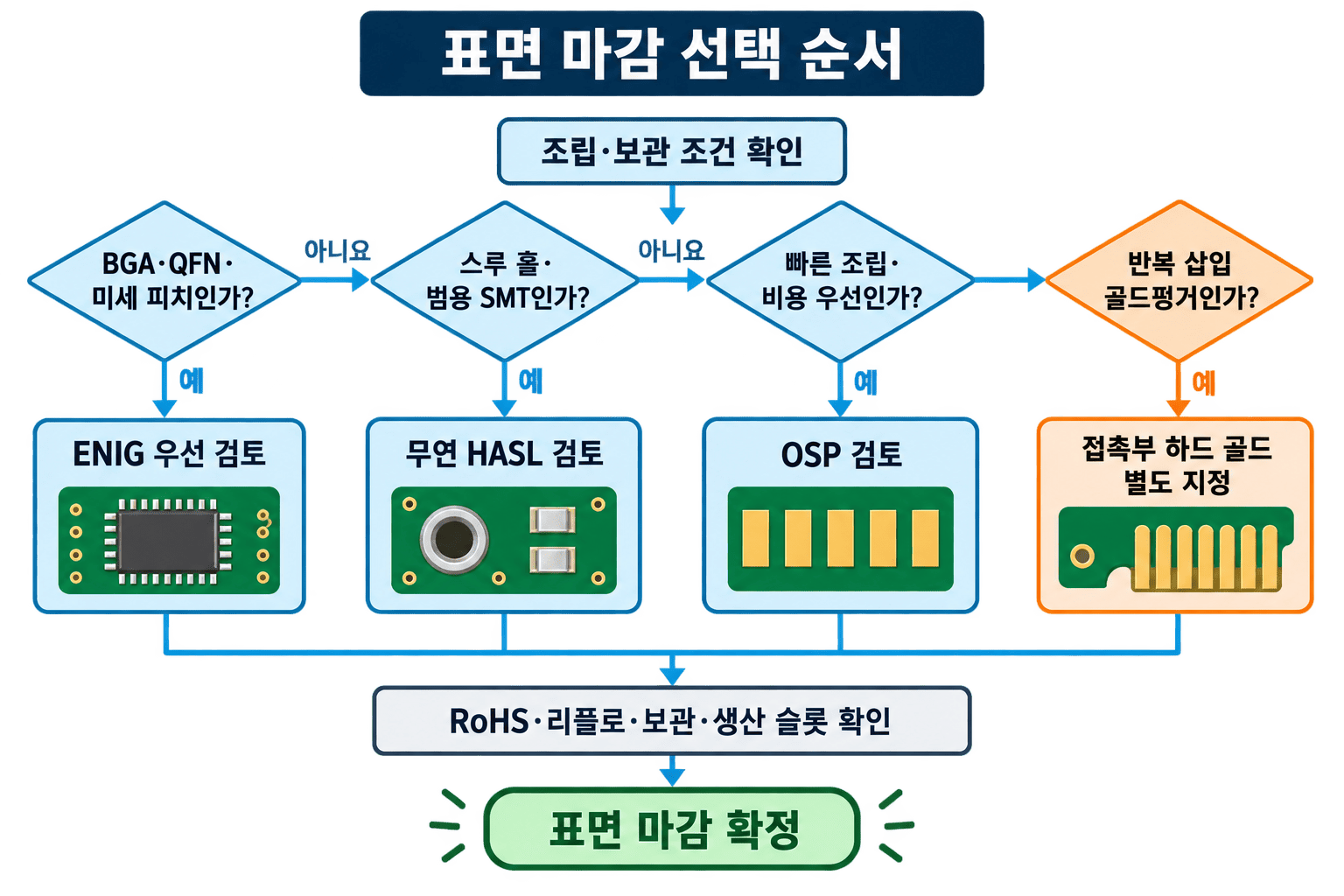

프로젝트 조건별로 어떻게 선택할까요?

골드핑거는 표면이 금색이라는 이유로 ENIG를 적용하는 영역이 아닙니다. 반복 삽입과 마찰을 견뎌야 하므로 일반 패드는 ENIG, 접촉부는 하드 골드처럼 영역별 공정을 분리할 수 있습니다. 혼합 마감은 마스킹과 공정 순서가 추가되므로 긴급 주문에서는 먼저 제조 가능 일정과 설계 경계를 확인해야 합니다.

접촉부의 베벨과 도금 조건은 골드핑거 PCB 설계 기준을 참고하세요.

표면 마감이 실제 납기에 미치는 변수는 무엇일까요?

공정 시간보다 생산 슬롯이 더 중요할 수 있습니다

같은 마감도 제조사가 표준 라인에서 매일 처리하는지, 특정 요일이나 별도 배치로 운영하는지에 따라 대기 시간이 달라집니다. 약품 상태와 품질 관리 기준을 맞추기 위해 소량 한 장만 독립 처리하지 않는 공정도 있습니다. 따라서 마감 이름만 보고 시간을 단정하지 말고 주문 시점의 실제 슬롯을 확인해야 합니다.

색상·마감·검사를 묶어서 확인했나요?

솔더 마스크 색상, 표면 마감, 금 두께, 선택 도금과 검사 성적서가 동시에 비표준이면 각각의 대기 시간이 더해질 수 있습니다. 긴급 목적이라면 기능에 꼭 필요한 비표준 조건과 단순 선호 조건을 구분하세요. 예를 들어 BGA 때문에 ENIG가 필요해도 특수 솔더 마스크 색상까지 반드시 필요한 것은 아닐 수 있습니다.

견적 전에 어떤 정보를 전달하면 좋을까요?

표면 마감 이름만 적기보다 부품 최소 피치, BGA·QFN 탑재 여부, 예상 리플로 횟수, 보관 기간, RoHS 준수 요구, 테스트 접점과 골드핑거 유무를 함께 전달하는 것이 좋습니다. 조립까지 의뢰한다면 솔더 페이스트 종류와 리플로 조건도 선택에 영향을 줍니다. 아직 확정하지 못한 항목은 숨기지 말고 후보 마감과 우선순위를 알려 주세요.

지원되는 마감 종류와 기본 선택 기준은 PCB 표면 마감 자료에서 확인할 수 있습니다.

PCBgogo - 조립 조건과 납기를 함께 검토하는 PCB 제작
표면 마감을 아직 확정하지 못했다면 부품 피치, 리플로 횟수, 보관 기간과 RoHS 요구를 함께 제출해 제작 가능 조건을 확인할 수 있습니다.  PCB 견적 확인 >

자주 묻는 질문(FAQ)

Q1. 빠른 PCB 제작에는 무연 HASL이 가장 유리한가요?

A1. 범용 보드와 표준 공정에서는 유리할 수 있지만, BGA·QFN과 미세 피치에는 평탄도가 더 중요한 경우가 있습니다. 주문 시점의 공정 슬롯과 조립 조건을 함께 확인해야 합니다.

Q2. OSP PCB는 제작 후 얼마나 보관할 수 있나요?

A2. 밀봉·적정 보관 조건에서 약 6개월이 일반 참고값으로 제시되지만 보증값은 아닙니다. 포장, 온·습도, 개봉과 취급 조건에 따라 달라지므로 제조사 조건을 우선하세요.

Q3. 0.5 mm 피치 BGA에는 HASL을 사용해도 되나요?

A3. 가공 자체가 불가능하다고 단정할 수는 없지만 패드 단차가 조립 수율에 불리할 수 있습니다. 평탄도가 좋은 ENIG 등과 비교해 조립업체 기준을 확인하는 편이 좋습니다.

Q4. ENIG를 선택하면 긴급 제작 기간이 항상 길어지나요?

A4. 항상 그렇지는 않습니다. 제조사의 ENIG 라인 운영과 생산 슬롯에 따라 달라집니다. 동일 사양으로 실제 가능한 출하일을 비교해야 합니다.

Q5. 골드핑거에 ENIG를 적용해도 되나요?

A5. 반복 삽입 접점에는 일반적으로 내마모성을 위한 하드 골드를 별도 지정합니다. ENIG는 납땜 패드에는 적합하지만 반복 마찰용 도금과 목적이 다릅니다.
