SMT란 무엇인가? 표면 실장 기술 완벽 가이드
주요 정의 SMT(표면 실장 기술)는 부품이 드릴 홀에 삽입되는 대신 인쇄 회로 기판 표면에 직접 납땜되는 PCB 조립 방식입니다. SMD라고도 불리는 SMT 부품은 리플로우 오븐에서 용융되는 솔더 페이스트 위에 놓입니다. SMT는 스루홀 방식에 비해 더 작은 보드, 더 높은 부품 밀도, 더 빠른 자동화 조립을 가능하게 합니다.
오래된 라디오와 현대 스마트폰을 분해해 보면 그 차이가 명백합니다. 하나는 구멍을 통해 끼워 넣어 손으로 납땜한 와이어로 가득 차 있습니다. 다른 하나는 기계로 배치되어 보드 표면에 밀착될 만큼 작은 부품들의 밀집된 그리드입니다. 그 변화가 바로 SMT입니다.
이 가이드에서는 SMT가 무엇인지, 사용되는 부품, 조립 공정의 작동 방식, 그리고 스루홀 조립과의 차이점을 다룹니다.
표면 실장 기술이란?
표면 실장 기술은 부품의 리드선을 드릴 홀에 삽입하는 대신 보드 표면의 패드에 직접 실장하고 납땜하는 PCB 조립 공정입니다. 1980년대부터 스루홀 조립을 대체하여 주된 제조 방식이 되었으며, 현재 소비자, 산업, 자동차 전자기기에서 PCB 조립의 대부분을 차지합니다.
핵심 메커니즘은 간단합니다. 솔더 페이스트가 패드 위에 부품을 고정한 다음, 열이 그 페이스트를 녹여 영구적인 전기적 및 기계적 결합을 형성합니다. 구멍을 뚫거나 리드를 구부릴 필요가 없기 때문에, 보드에 훨씬 작은 부품을 더 좁은 간격으로 배치할 수 있습니다. 0402 패키지의 일반적인 SMT 저항은 1.0mm x 0.5mm에 불과한 반면, 스루홀 저항은 6mm 이상일 수 있습니다.

SMT vs SMD: 차이점은 무엇인가?
SMT는 조립 공정이고, SMD 는 그 공정을 위해 제작된 부품입니다. 이 용어들은 종종 혼용되지만 서로 다른 두 가지를 설명합니다. SMT는 솔더 페이스트 도포, 기계 배치, 리플로우 납땜을 포함한 제조 방식을 의미합니다. SMD는 와이어 리드 대신 평평한 접점으로 제작된 칩 저항이나 QFN 패키지와 같은 물리적 부품을 의미합니다.
| 용어 | 의미 | 설명하는 것 |
|---|---|---|
| SMT | Surface Mount Technology | PCB에 부품을 실장하는 데 사용되는 조립 공정 |
| SMD | Surface Mount Device | 표면 실장용으로 설계된 전자 부품 |
| PCB | Printed Circuit Board | SMD가 실장되는 인쇄회로기판 |
이 구분은 데이터시트를 읽거나 부품을 주문할 때 중요합니다. 공급업체는 부품을 "SMD"로 표기하고 제조 라인은 "SMT 조립"으로 설명합니다.

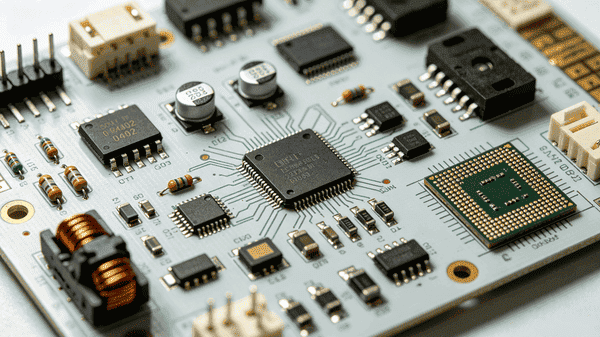

SMT 부품이란?
SMT 부품은 스루홀 리드 대신 평평한 금속 접점을 가진 모든 전자 부품으로, PCB 표면에 직접 납땜되도록 제작됩니다. 이들은 몇 가지 주요 카테고리로 나뉩니다:
· 칩 저항 및 커패시터: 0402 (1.0mm x 0.5mm) 또는 0603 (1.6mm x 0.8mm)과 같은 표준 패키지 크기로 제공되며, 수량 기준으로 가장 일반적인 SMT 부품입니다.
· 집적 회로(IC): QFN(Quad Flat No-lead), QFP(Quad Flat Package), BGA(Ball Grid Array)로 패키징되며, 핀 수는 한 자릿수에서 수백 개까지 다양합니다.
· 다이오드 및 트랜지스터: 일반적으로 최소 설치 면적을 위해 SOT(Small Outline Transistor) 패키지에 수용됩니다.
· 커넥터 및 인덕터: 스루홀 커넥터에 사용되는 핀 대신 표면 실장 탭 또는 패드로 설계됩니다.
이러한 부품들은 긴 리드가 없기 때문에 정밀한 배치와 제어된 납땜이 필요하며, 이것이 SMT 조립이 프로토타입 단계를 넘어 자동화 장비에 의존하는 이유입니다.
SMT PCB 조립 공정, 단계별 설명
SMT PCB 조립은 제품에 관계없이 일관된 순서를 따릅니다. 각 단계는 잘못 정렬된 페이스트에서 약한 납땜 접합부에 이르기까지 특정 불량 모드를 제어하기 위해 존재합니다.
1. 솔더 페이스트 인쇄. 스테인리스 스틸 스텐실이 PCB 위에 정렬되고, 미세한 솔더 입자와 플럭스의 혼합물인 솔더 페이스트가 그 위에 도포되어 패드에만 페이스트가 침착되도록 합니다. 페이스트가 너무 많으면 핀 간 브리징이 발생하고, 너무 적으면 약하거나 열린 접합부가 발생합니다.
2. 솔더 페이스트 검사(SPI). 많은 생산 라인은 인쇄 직후 3D 광학 시스템을 사용하여 페이스트 높이, 면적, 부피를 확인하고, 부품 배치 전에 침착 오류를 잡아냅니다.
3. 픽앤플레이스 조립. 자동화 기계가 진공 노즐과 카메라 유도 정렬을 사용하여 각 SMD를 페이스트 침착 부위에 배치하며, 시간당 수천 개의 부품 속도로 약 0.01mm까지의 정확도로 배치합니다.
4. 리플로우 납땜. 부품이 실장된 보드는 단계적 온도 프로파일을 가진 리플로우 오븐을 통과하며, 무연 솔더의 경우 일반적으로 약 245°C에서 최고 온도에 도달하여 페이스트를 녹이고 보드가 냉각되면서 최종 연결을 형성합니다.
5. 검사 및 테스트. 자동 광학 검사(AOI)는 누락된 부품, 정렬 불량 또는 브리징을 스캔하고, X-ray 검사는 BGA와 같은 패키지 아래의 숨겨진 접합부를 확인합니다. 그런 다음 전기적 테스트를 통해 조립된 보드가 설계대로 작동하는지 확인합니다.
라인의 각 단계가 무엇을 확인하는지 알면, 공정을 블랙박스처럼 취급하는 대신 모든 단계에서 공정을 문서화하는 제조업체를 평가하기가 더 쉬워집니다.

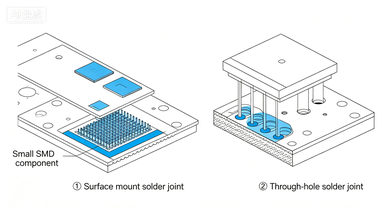

SMT vs 스루홀 기술
스루홀 기술은 리드를 드릴 홀에 삽입하고 반대쪽에서 납땜하여 부품을 실장하는 반면, SMT는 부품을 표면 패드에 직접 실장합니다. 두 방식 모두 오늘날에도 여전히 사용되며, 종종 동일한 보드에서 함께 사용됩니다.
| 요소 | SMT | 스루홀(THT) |
|---|---|---|
| 부품 크기 | 더 작고 높은 실장 밀도 | 더 크고 더 많은 공간 필요 |
| 조립 속도 | 빠르며 완전 자동화 가능 | 느리며 복잡한 부품은 수작업이 필요한 경우가 많음 |
| 기계적 강도 | 접합부 강도가 상대적으로 낮음 | 강도가 높아 커넥터 및 무거운 부품에 적합 |
| 일반적인 용도 | 소비자 전자제품, 고밀도 PCB | 전원 커넥터 및 기계적 하중이 큰 부품 |
| 재작업 | 미세 피치 부품은 재작업이 어려움 | 납 제거 및 부품 교체가 비교적 쉬움 |
많은 현대 보드는 두 가지를 모두 사용합니다. Type II 조립이라고도 불리는 이 혼합 구성은 밀도를 위해 SMT 부품을, 엣지 커넥터와 같이 기계적으로 견고한 연결이 필요한 부품을 위해 스루홀 부품을 배치합니다.

일반적인 SMT 납땜 결함과 예방 방법
잘 제어된 SMT 라인에서도 페이스트 양, 배치 정확도, 리플로우 온도가 사양을 벗어나면 결함이 발생합니다. 일반적인 불량 모드를 알면 검사 중에 더 쉽게 잡아낼 수 있습니다.
| 결함 | 원인 | 예방 방법 |
|---|---|---|
| 톰스토닝 | 불균일한 가열로 인해 소형 부품의 한쪽 끝이 들림 | 패드의 열 질량을 균형 있게 설계하고 리플로우 램프 속도를 제어 |
| 솔더 브리징 | 과도한 솔더 페이스트 또는 미세 피치 간격 | 페이스트 양을 줄이고 스텐실 개구부 설계를 최적화 |
| 냉납 접합 | 리플로우 온도가 너무 낮거나 승온 속도가 너무 빠름 | 사용하는 솔더 페이스트 합금에 맞는 검증된 리플로우 프로파일 적용 |
| 불충분한 웨팅 | 오염된 패드 또는 유효기간이 지난 솔더 페이스트 | 신선한 페이스트를 사용하고 패드 표면 마감이 규격을 충족하는지 확인 |
undefined
전자 조립 허용 기준에 대한 산업 표준인 IPC-A-610에 따르면, 납땜 접합부는 세 가지 제품 클래스에 걸쳐 결함 심각도로 분류되어, 제조업체에 허용 가능한 접합부와 재작업이 필요한 접합부에 대한 공유된 벤치마크를 제공합니다.
이러한 문제를 일관되게 잡아내는 것은 공정 규율에 달려 있습니다. 모든 보드에서 SPI와 AOI를 실행하는 제조업체는 샘플 검사만 하는 경우보다 고객에게 도달한 후에야 표면화되는 결함을 줄일 수 있습니다. PCBgogo는 SPI, AOI, X-ray 검사가 표준 공정에 내장된 SMT 조립 라인을 운영하여, 최종 QC에서만이 아니라 각 단계에서 보드를 확인합니다.
현대 전자기기에 SMT가 중요한 이유
SMT는 현대 전자기기가 작고, 빠르게 생산되며, 동시에 기능 면에서 밀도가 높을 수 있는 이유입니다. SMT가 없다면 스마트폰이나 웨어러블 기기 내부의 부품 밀도는 그 크기의 보드에 맞지 않을 것입니다.
성능 이점은 크기 이점을 배가합니다. SMT 부품 간의 더 짧은 인터커넥트는 기생 인덕턴스와 커패시턴스를 줄이며, 이는 신호 무결성이 트레이스 길이 최소화에 달려 있는 고속 및 RF 설계에 직접적으로 중요합니다.
자주 묻는 질문
SMT는 무엇의 약자인가요?
SMT는 Surface Mount Technology의 약자로, 부품을 드릴 홀 대신 보드 표면에 직접 납땜하는 PCB 조립 방식입니다.
SMT와 SMD는 같은 것인가요?
아닙니다. SMT는 조립 공정이고, SMD(Surface Mount Device)는 그 공정을 사용하여 실장되도록 설계된 개별 부품을 의미합니다.
SMT와 THT의 차이점은 무엇인가요?
SMT는 부품을 표면 패드에 직접 실장하는 반면, THT(스루홀 기술)는 부품 리드를 드릴 홀에 삽입하고 반대쪽에서 납땜합니다. SMT는 더 작고 밀도 높은 보드를 가능하게 하며, THT는 물리적 응력을 받는 부품에 대해 더 강력한 기계적 연결을 제공합니다.
SMT 리플로우 납땜에 사용되는 온도는 얼마인가요?
무연 리플로우 납땜은 일반적으로 약 245°C에서 최고 온도에 도달하며, 부품의 열 손상을 방지하기 위해 예열, 소크, 그리고 냉각 전 짧은 최고 온도 도달의 단계적 프로파일을 따릅니다.
SMT와 스루홀 부품을 같은 보드에 사용할 수 있나요?
네. 이를 혼합 조립이라고 하며, 대부분의 부품에는 SMT의 밀도가 필요하고 동시에 더 강력한 기계적 접합이 필요한 스루홀 커넥터나 부품이 필요한 보드에서 일반적입니다.
결론
SMT는 더 작은 부품, 더 높은 밀도, 더 빠른 자동화 생산을 가능하게 하기 때문에 현대 회로 기판을 제작하는 표준 방식으로 스루홀 조립을 대체했습니다. 솔더 페이스트 인쇄부터 리플로우 및 검사에 이르는 공정을 이해하면 보드를 올바르게 사양하고 양질의 조립 파트너를 식별하기가 더 쉬워집니다.
SMT 조립을 위한 설계를 준비 중이시라면, PCBgogo가 모든 제작에 표준 검사가 내장된 프로토타입 및 생산 실행을 모두 지원합니다.
