PCB 레이저 디패널링이 기존 방식보다 우수한 이유는 무엇일까요?

SMT(표면 실장 기술) 조립 공정에서 디패널링은 최종 단계이자 가장 중요한 단계 중 하나입니다. 생산 효율을 극대화하기 위해 많은 설계에서 여러 개의 작은 보드를 하나의 큰 패널로 결합하여 처리하는 "패널화" 레이아웃을 사용합니다. 조립이 완료되면 이러한 보드들을 개별 유닛으로 분리해야 합니다.

수년간 전통적인 기계식 방식이 표준으로 자리 잡았지만, PCB 레이저 디패널링은 상당한 이점을 제공하는 특수 기술로 부상했습니다. 기존의 밀링이나 수동 절단 방식과 비교했을 때, 레이저 디패널링은 높은 정밀도, 기계적 스트레스 제로, 그리고 깔끔한 모서리를 제공하는 강점을 지니고 있어 고밀도 및 고정밀 회로 기판에 이상적인 선택입니다.

기존 패널 해산 절차의 문제점

PCB 레이저 디패널링이 고급 전자제품 업계의 표준으로 자리 잡고 있는 이유를 이해하려면 먼저 기존 방식의 한계를 살펴봐야 합니다.

• 수동 절단: 가위와 같은 수동 도구를 사용하는 방식입니다. 효율성이 떨어지고 모서리 균열이나 부품 변위가 자주 발생합니다. 정밀도가 매우 낮기 때문에 허용 오차가 큰 저가형 기판에만 적합합니다.

• 밀링 커터 디패널링: 이는 고속 회전 비트를 사용하는 일반적인 기계적 방법입니다.이 방법에는 두 가지 주요 위험이 있습니다. 첫째, 물리적 접촉으로 인해 기계적 응력이 발생합니다 . 이 응력은 기판을 통해 BGA 또는 QFN 칩과 같은 민감한 부품의 솔더 조인트로 전달되어 잠재적인 미세 균열을 유발할 수 있습니다. 둘째, 절단 정확도가 제한적입니다. 밀집된 패널의 경우 비트가 쉽게 벗어나 유효 회로 영역을 손상시킬수 있습니다.

PCB 레이저 디패널링의 장점

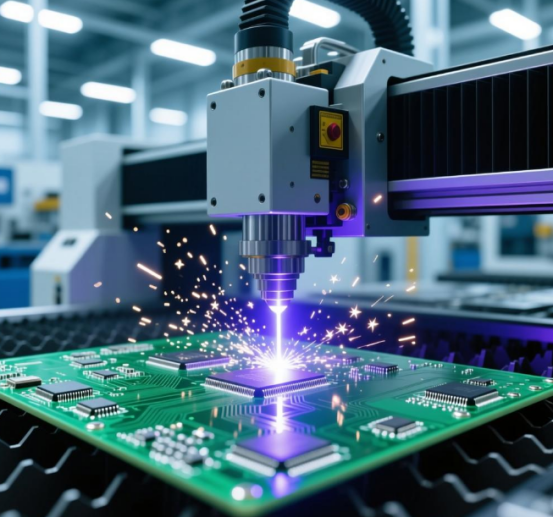

PCB 레이저 디패널링 공정은 완전히 다른 원리로 작동합니다. 비접촉 기술인 이 공정은 고에너지 레이저 빔을 사용하여 미리 프로그래밍된 경로를 따라 연결 탭을 태우거나 녹입니다. 이 공정이 탁월한 세 가지 핵심 측면은 다음과 같습니다.

1. 극강의 절단 정밀도

레이저 빔의 스폿 직경은 0.01mm 미만으로 제어할 수 있어 ±0.02mm 이내의 경로 정확도를 달성할 수 있습니다. 이는 기계식 밀링 머신으로는 도저히 구현할 수 없는 수준의 정밀도입니다. 스마트폰이나 IoT 모듈에 사용되는 고밀도 기판의 경우, 기판 간 간격이 0.5mm 정도로 좁을 수 있는데, 레이저는 인접한 회로나 부품을 손상시키지 않고 그 간격을 완벽하게 통과할 수 있습니다.

2. 기계적 스트레스 제로

PCB 레이저 디패널링은 비접촉 방식이기 때문에 기판에 물리적인 힘이 가해지지 않습니다. 따라서 "숨겨진" 솔더 접합부 파손 위험이 없습니다. 이는 자동차 및 의료 분야와 같이 높은 신뢰성이 필수적인 핵심 전자 장치에 매우 중요하며, 단 하나의 잠재적 결함이라도 치명적인 고장으로 이어질 수 있습니다.

3. 날카로운 모서리 없이 매끄러운 표면

레이저로 절단한 모서리는 매우 매끄럽고 버(burr)나 닳은 유리섬유가 없습니다. ⁸ 기존 밀링 방식은 종종 잔여물이나 거친 모서리를 남겨 수동 샌딩 작업이 필요하며, 이 과정은 비용을 증가시키고 전도성 분진이 조립품에 유입되어 단락을 일으킬 위험을 초래합니다. PCB 레이저 디패널링은 절단 직후 "완성된" 모서리를 제공합니다.

품질과 비용의 균형

주목할 점은 PCB 레이저 디패널링은 일반적으로 기계 밀링 가공 대비 운영 비용이 더 높고 처리 속도가 느리다는 것입니다. 하지만 높은 정밀도와 장기적인 신뢰성이 요구되는 기판의 경우 해당 투자는 충분히 정당화됩니다.

요약하자면, PCB 레이저 디패널링의 핵심 장점인 높은 정밀도, 낮은 응력, 우수한 컷 엣지 품질은 현대 고밀도 전자 제조의 난제를 해결하기 위한 필수적인 특수 SMT 공법으로 만들어 줍니다. 고정밀 기판이 최적의 장비와 전문 기술로 가공될 수 있도록 PCBGOGO의 첨단 제조 솔루션을 고려해 보시기 바랍니다.
