무선 마이크 PCB 설계: RF 간섭과 오디오 노이즈 분리 방법

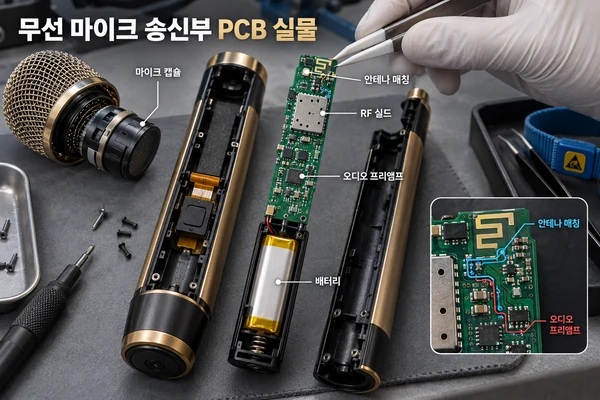

서론：왜 무선 마이크에는 자꾸 노이즈가 섞이고 감도가 들쭉날쭉할까요? 급하게 마이크 캡슐이나 RF 칩부터 바꾸지 마세요. 문제는 눈에 띄지 않는 PCB 기판에 있을 수 있습니다. 한 보드에는 미세한 음성을 증폭하는 오디오 프리앰프 회로와 UHF/2.4GHz RF 송수신 회로가 함께 들어 있고, 신호 크기와 주파수 대역이 크게 다릅니다. RF 신호가 조금만 방심해도 오디오 경로로 새어 들어와, 대기 노이즈, 목소리에 섞이는 '지지직' 간섭, 원거리 왜곡이 생깁니다. 칩을 바꾸고 앰프를 업그레이드해도 간섭은 그대로입니다. 원인은 RF와 오디오를 충분히 분리하지 못한 PCB 레이아웃에 있습니다.

이 글에서는 음향 구조나 칩 선정을 깊게 다루지 않고, PCB 설계 한 가지만 다룹니다. RF와 오디오가 어떤 경로로 간섭하는지부터 영역 분리 배치, 접지·귀환 경로, 배선과 차폐 적용법까지 정리하고, 핸드헬드형과 라발리에형의 차이, 개선 사례와 셀프 체크리스트도 함께 제공합니다. 시제품에서 잡음이 반복된다면 부품을 계속 바꾸기보다 실제 보드로 결합 경로를 검증해 보세요. PCBgogo는 무선 마이크 PCB 샘플 제작과 DFM 사전 검토를 지원하니, 칩을 계속 바꾸는 것보다 훨씬 낫습니다.

PCB에서 RF와 오디오가 서로 간섭하는 경로

RF 간섭을 줄이려면 먼저 ‘방사로 들어오는 잡음’과 ‘전원·접지를 타고 들어오는 전도성 잡음’을 구분해야 합니다. 둘이 동시에 존재하는 경우도 많아 영역 거리만 늘리거나 필터만 추가하는 한 가지 조치로 끝나지 않을 수 있습니다.

• RF 모듈·PA·안테나 정합망이 MIC 입력과 전치 증폭기 가까이에 있으면 전계와 자계가 약신호 배선에 직접 결합할 수 있습니다.

• RF 전류와 오디오 귀환이 같은 좁은 접지 경로를 공유하면 공통 임피던스가 생겨 송신 동작이 오디오 기준 전위를 흔듭니다.

• RF와 오디오 전원을 같은 가는 경로에서 분기하면 송신 버스트와 출력 변화가 전원선을 통해 오디오 전치부에 전달됩니다.

• 표면에서 떨어져 보여도 서로 다른 층에서 RF선과 MIC선이 길게 겹치면 층간 결합이 생길 수 있습니다.

• 차폐 프레임 패드와 접지 비아가 끊겨 있으면 금속 실드가 있어도 RF 전류가 틈을 통해 누설될 수 있습니다.

RF·오디오·전원 영역을 먼저 나누기

부품 배치 단계에서 경계를 만드는 방법

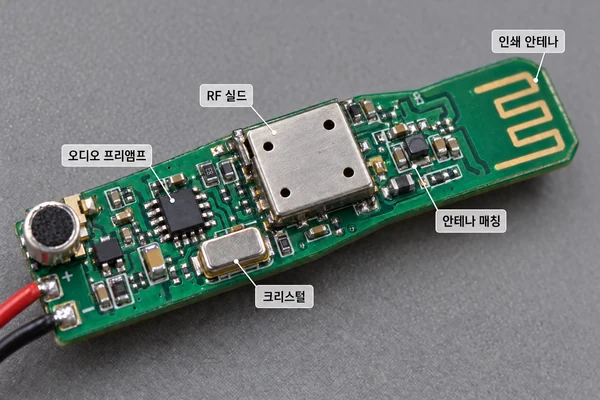

PCB를 RF 송수신·안테나 구역, MIC·오디오 전치 구역, 전원·배터리 구역으로 나눕니다. 부품만 세 구역으로 나누고 배선이 서로 침범하면 효과가 없으므로, 신호 흐름과 귀환 경로까지 같은 경계 안에 유지해야 합니다.

안테나 정합망과 PA 출력은 MIC 입력, 바이어스, 고이득 증폭기에서 최대한 떨어뜨립니다. MIC를 안테나 주 방사 방향이나 PA의 강한 전류 루프 바로 앞에 두지 않습니다. 핸드헬드형에서 확보 가능한 간격은 적극적으로 사용하되 ‘8 mm 이상이면 안전’처럼 고정된 숫자로 판정하지 말고 RF 출력, 하우징과 안테나 조건으로 검증합니다.

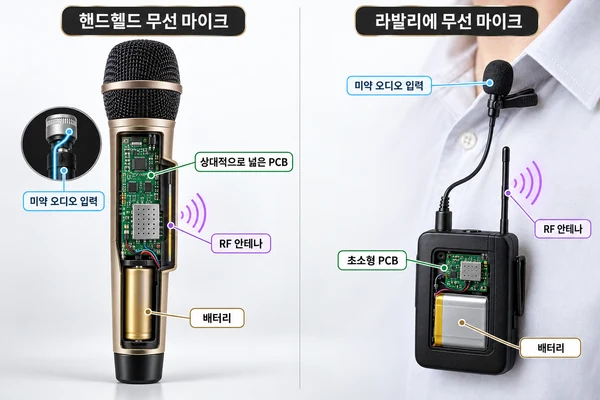

핸드헬드형과 라발리에형의 우선순위

라발리에형처럼 거리를 확보하기 어려운 보드에서는 RF와 오디오를 서로 다른 면 또는 층으로 옮기고 그 사이에 연속된 기준면을 두는 방법이 유효합니다. 단, 안테나 아래에는 제조사 권장 keep-out을 유지해야 하며 차폐용 동박이나 비아가 안테나 정합을 바꾸지 않는지 확인합니다.

접지 분리보다 RF·오디오 귀환 경로를 통제하기

RF-GND와 AGND를 기능 영역으로 구분하되, 지면을 무조건 잘라 여러 조각으로 만드는 것은 피합니다. 중요한 것은 RF 전력 전류가 오디오 기준면을 지나지 않고, MIC 신호의 귀환이 짧고 연속적으로 흐르는 것입니다. 필요하면 의도된 한 지점에서 영역을 연결하지만, ‘총전원 입력 한 점’이 모든 보드의 정답은 아닙니다.

• RF PA와 매칭 회로의 귀환을 RF 구역 안에서 짧게 닫고 오디오 전치부 아래로 보내지 않습니다.

• MIC와 오디오 입력 아래에는 연속된 AGND 기준면을 유지하며 신호선이 지면 슬롯을 가로지르지 않게 합니다.

• RF 구역 경계와 차폐 프레임 주변에는 접지 비아 펜스를 배치하되 간격은 주파수·프레임 구조·제조 규격에 맞춰 정합니다.

• 다점 연결이 예상치 못한 순환 경로를 만드는지, 반대로 과도한 분할이 귀환을 우회시키는지 둘 다 확인합니다.

4층 이상 구조에서 기준면을 어떻게 배치할지는

PCB 레이어 구성 가이드를 참고해 신호층과 접지층의 인접 관계를 먼저 정리할 수 있습니다.

RF와 오디오 전원을 서로 오염시키지 않는 방법

총전원 이후 RF 전원과 오디오 아날로그 전원을 가능한 한 일찍 분기하고, 서로 같은 좁은 배선을 공유하지 않게 합니다. 각 IC의 디커플링 커패시터는 전원·접지 핀 가까이에 배치해 고주파 귀환 루프를 줄입니다.

• RF PA의 펄스 전류가 오디오 전치 전원 경로를 통과하지 않게 분기합니다.

• RF와 오디오에 필요한 필터는 레귤레이터 안정성, 전류와 목표 대역을 고려해 각각 설계합니다. π 필터를 무조건 복사하지 않습니다.

• 필터의 노이즈측 배선과 보호측 배선이 다시 평행으로 만나지 않게 합니다.

• MIC 바이어스와 고이득 오디오 전치 전원에는 저노이즈 경로와 짧은 로컬 디커플링을 우선 확보합니다.

강한 RF선과 미약한 MIC선을 서로 침범하지 않게 배선하기

MIC와 오디오 전치 배선

MIC 입력과 전치 증폭기 사이 배선은 짧고 직접적으로 오디오 구역 안에서 끝냅니다. RF 구역을 표면이나 내층으로 통과하지 않으며, 클록·PA 전원·안테나 정합선과 길게 평행하지 않게 합니다. 보호 접지선을 사용할 때도 귀환을 끊거나 불필요한 기생 용량을 늘리지 않는지 확인합니다.

RF와 안테나 정합 배선

RF 출력과 안테나 정합 네트워크는 RF 구역 안에 모으고, 목표 임피던스에 맞춘 짧은 경로로 구성합니다. RF 제어 임피던스의 선폭은 임의 값이 아니라 실제 적층 기준으로 계산해야 합니다. 관련 제조 조건은

임피던스 제어 설계 가이드에서 확인할 수 있습니다.

차폐와 재료를 제품 조건에 맞게 적용하기

스테이지용 고출력 핸드헬드 마이크는 RF 모듈 또는 PA 구역에 금속 차폐 실드를 검토할 수 있습니다. 프레임 패드가 연속되고 주변 접지 비아가 안정적으로 연결돼야 하며, 개구부와 케이블 통과부도 누설 경로가 될 수 있습니다. 차폐 실드가 MIC와 오디오 전치부를 압박하거나 조립 접근성을 막지 않게 합니다.

라발리에형은 높이 제약 때문에 차폐 실드를 쓰기 어려울 수 있습니다. 이때 연속 내층, 영역 경계의 비아 펜스, 전원 분기와 하우징 내부 도전성 구조를 조합합니다. UHF 고출력 제품은 손실과 임피던스 안정성을 기준으로 저손실 재료를 검토할 수 있지만, 일반 회의용 제품은 고Tg FR-4로도 가능한 경우가 많습니다. 재료별 차이는

PCB 재료 가이드를 참고하되 최종 선택은 주파수·경로 길이·출력과 비용으로 결정합니다.

DFM과 양산에서 놓치기 쉬운 항목

• 차폐 프레임 패드가 솔더마스크·실크에 끊기지 않고 연속되는지 확인합니다.

• 비아 펜스의 홀·패드 간격이 제조 한계를 만족하고 안테나 keep-out을 침범하지 않는지 확인합니다.

• 테스트 포인트가 RF와 오디오 영역을 가로지르는 긴 프로브 경로를 만들지 않게 합니다.

• 삼방 코팅이나 접착제가 차폐 프레임 접지와 안테나 정합 부품에 미치는 영향을 확인합니다.

• UHF·2.4 GHz 경로의 적층과 목표 임피던스를 제작 전 문서로 고정합니다.

무선 마이크 PCB에서 자주 반복되는 오류

• 회로도에 필터와 차폐 부품을 넣었지만 RF와 MIC 부품을 섞어 배치합니다.

• 큰 단일 지면이면 충분하다고 보고 RF 대전류가 오디오 귀환 구역을 지나게 합니다.

• 라발리에 보드가 작다는 이유로 분구역을 포기하고 내층에서도 신호를 교차시킵니다.

• 차폐 프레임을 적은 수의 접지 비아로만 연결해 RF 전류 경로를 길게 만듭니다.

• MIC 입력을 RF 구역 아래층으로 통과시키며 층간 결합을 놓칩니다.

익명화된 UHF 핸드헬드 마이크 개선 사례

다음은 특정 고객과 측정 수치를 공개하지 않고, UHF 핸드헬드 마이크에서 반복되는 조건을 익명화한 대표 사례입니다. 음성 자체는 정상 녹음됐지만 대기·뮤트 상태에서 RF성 지지직 잡음이 들렸고, 거리가 멀어질수록 잡음이 더 두드러졌습니다. RF 칩과 오디오 연산증폭기를 바꿔도 개선은 제한적이었습니다.

PCB에서는 RF와 오디오 전치부가 섞여 있었고 MIC선 일부가 RF 구역 아래를 지나갔습니다. RF 귀환과 AGND가 여러 지점에서 공유됐으며 차폐 프레임의 접지 비아도 불연속적이었습니다. 레이아웃을 재구성해 MIC 경로를 오디오 구역 안으로 옮기고, RF·오디오 전원과 귀환 경로를 분리했으며, 차폐 프레임 주변 비아 연결을 보완했습니다.

개선 여부는 대기·뮤트·발화 상태뿐 아니라 송신 출력, 수신 거리, 배터리 전압과 실제 하우징 조립 상태를 바꿔 측정해야 합니다. 최종 수치는 제품별 시험 결과로 판정합니다.

제작 전 요약과 PCBgogo 시제품 지원

무선 마이크 PCB에서 RF-오디오 간섭을 줄이는 핵심은 부품만 떨어뜨리는 것이 아니라, 영역·신호·전원·귀환과 차폐 경계를 같은 방향으로 정렬하는 것입니다. 하나의 경로가 오디오 구역을 다시 침범하면 RF 잡음이 남을 수 있습니다.

PCBgogo는 무선 마이크 PCB 시제품 제작 전 적층, 제어 임피던스, 차폐 프레임 패드, 접지 비아와 조립 자료의 DFM 검토를 지원합니다. 설계 파일과 RF·오디오 테스트 조건을 함께 정리하면 제작 가능 범위와 검증 포인트를 더 명확히 확인할 수 있습니다.

부록: 무선 마이크 PCB 노이즈 자가 점검 체크리스트

□ RF 구역과 오디오 전치 구역이 물리적으로 구분되고 부품이 서로 섞이지 않는다.

□ MIC 약신호선이 표면·내층 모두 RF 구역을 통과하지 않는다.

□ RF 전력 귀환과 오디오 귀환의 공통 경로가 최소화돼 있다.

□ RF·오디오 전원이 일찍 분기되고 디커플링이 각 IC 핀 가까이에 있다.

□ 차폐 프레임 접지와 비아 펜스가 연속적이며 안테나 keep-out을 침범하지 않는다.

□ 오디오 신호 아래 기준면이 연속되고 지면 슬롯을 가로지르지 않는다.

□ 라발리에 소형 보드에서 층간 RF·오디오 중첩을 따로 확인했다.

자주 묻는 질문(FAQ)

Q1：라발리에형 PCB가 너무 작아 RF와 오디오 거리를 확보하기 어렵다면 어떻게 하나요?

A1. 거리만 억지로 늘리기보다 연속 내층을 사이에 두고, 영역 경계의 비아 펜스와 독립 전원 필터를 활용합니다. MIC선은 RF 구역의 표면과 내층 모두 통과하지 않게 합니다.

Q2：RF-GND와 AGND는 어디에서 연결하는 것이 좋나요?

A2. 총전원 입력은 흔한 후보지만 고정 규칙은 아닙니다. RF 대전류가 오디오 기준면을 지나지 않고 각 귀환이 짧게 닫히는 위치를 실제 전원 흐름과 IC 권장 레이아웃으로 정합니다.

Q3：오디오선을 RF 차폐 실드 아래층으로 지나가게 해도 되나요?

A3. 권장하지 않습니다. 차폐 실드는 주로 공간 방사를 줄이지만 층간 전계·공통 임피던스 결합까지 자동으로 없애지 못합니다. 오디오선은 오디오 분구역 안에 유지하세요.

Q4：RF 구역 전체를 차폐하면 분구역 배치를 생략할 수 있나요?

A4. 불가능합니다. 차폐는 두 번째 방어 수단이며 프레임 틈, 케이블, 전원과 접지 경로로 잡음이 전달될 수 있습니다. 분구역과 귀환 통제가 먼저입니다.

Q5：2.4 GHz와 UHF는 격리 설계를 다르게 해야 하나요?

A5. 둘 다 분구역이 필요하지만 결합 경로와 임피던스 민감도가 다릅니다. 고정 간격으로 판단하지 말고 RF 출력, 주파수, 안테나 구조, 상승 시간과 오디오 이득을 함께 반영해 검증합니다.
