폴더블 디스플레이 고속 신호 배선: 임피던스 관리

서론：폴더블 디스플레이 시제품을 디버깅하다 보면 좀처럼 원인을 잡기 어려운 화면 문제가 생깁니다. 저온에서 갑자기 화면이 깨지거나, 제품을 열고 닫을 때 플리커가 나타나고, 움직임이 많은 영상에서 잔상처럼 흐려지기도 합니다. 고주사율 모드에서만 신호가 불안정해지는 경우도 있습니다. 이럴 때 인터페이스 접촉, 소프트웨어 설정, 패널 자체부터 확인하기 쉽지만, 정작 놓치기 쉬운 원인은 고속 디스플레이 배선의 임피던스 불연속과 무너진 리턴 경로입니다.

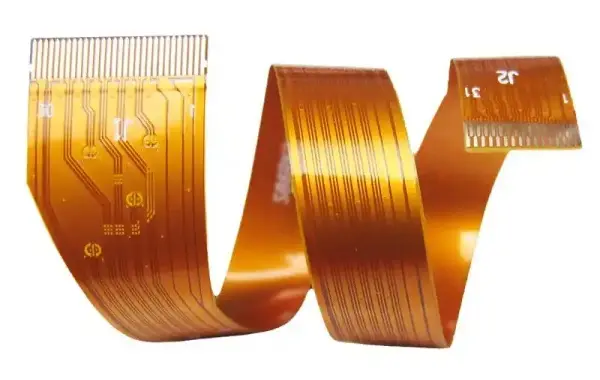

폴더블 디바이스는 일반 평판 기기보다 링크가 길고, 메인 PCB와 힌지 FPC, 서브 보드, 커넥터를 연속해서 지나갑니다. FPC가 굽혀지면 유전체 자체가 갑자기 다른 재료로 바뀌는 것은 아니지만, 도체 간격과 기준면 거리, 장력과 국부 형상이 달라져 전기적 특성이 미세하게 변할 수 있습니다. 이 글은 패널 구동 IC 설계는 다루지 않고, PCB와 FPC의 고속 차동 배선, 임피던스 전이, 접지·리턴 경로와 동적 굽힘 검증을 중심으로 정리합니다.

폴더블 디스플레이 고속 링크가 불안정해지는 원인

화면 불량을 PCB 관점에서 볼 때는 ‘한 구간의 임피던스 값’보다 전체 링크에서 어디가 갑자기 달라지는지 찾아야 합니다. 메인 PCB가 목표값을 만족해도 커넥터 패드, FPC 전이, 기준면 변경이나 수신단 팬아웃에서 불연속이 생기면 반사와 모드 변환이 누적될 수 있습니다.

• 차동쌍의 선폭·간격·기준면 거리가 구간마다 바뀌면 국부 임피던스가 흔들리고 반사가 생깁니다.

• 쌍내 길이와 코너 형상이 비대칭이면 두 신호의 도착 시간이 달라져 공통 모드 성분이 증가할 수 있습니다.

• 힌지 FPC의 굽힘 반경과 장력이 달라지면 도체와 기준면의 국부 형상이 바뀌어 특정 각도에서만 마진이 줄 수 있습니다.

• 고속선 아래 기준면이 슬롯이나 분할선을 만나면 귀환 전류가 우회하면서 루프가 커지고 EMI와 손실이 함께 증가합니다.

• 커넥터 패드, 안티패드, 비아 스텁과 핀 필드는 짧지만 강한 임피던스 불연속이 되기 쉽습니다.

• PCB와 FPC를 서로 다른 목표·공차·주파수 조건으로 설계하면 개별 합격품을 연결해도 전체 링크는 실패할 수 있습니다.

MIPI·DP 차동 배선의 기본 규칙부터 고정하기

쌍내 길이와 형상을 먼저 맞춥니다

차동쌍은 같은 층에서 동일한 선폭과 간격을 유지하고, 두 라인이 같은 수의 코너와 유사한 주변 환경을 지나도록 설계합니다. 길이 보정은 수신단 가까이에 몰아 넣기보다 가능한 짧고 완만한 패턴으로 분산합니다. 허용 스큐는 ‘폴더블이면 몇 mil’처럼 고정할 수 없으며, 사용 PHY 버전, 데이터 속도, 송수신기와 패널 업체의 인터페이스 규격을 기준으로 정해야 합니다.

3W는 출발점이지 합격 판정값이 아닙니다

다른 고속쌍, 저속 제어선, PWM과 전원선 사이에 충분한 간격을 두는 것은 중요합니다. 흔히 쓰는 3W 규칙은 초기 배치에 도움이 되지만, FPC 적층과 주파수에 따라 결합 정도가 달라집니다. 민감한 구간은 실제 스택업 기반의 결합 해석이나 시제품 측정으로 간격을 확정합니다.

• 차동쌍 사이 간격을 전 구간에서 일정하게 유지하고 임의로 벌어졌다 다시 모이는 구간을 줄입니다.

• 쌍내 라인의 비아 수, 패드 형상과 층 전이 조건을 대칭으로 맞춥니다.

• 고속 디스플레이 라인과 PWM 밝기 제어, 터치·센서 클록, 스위칭 전원선을 장거리 평행 배치하지 않습니다.

• 차동쌍을 불필요하게 뱀 모양으로 늘려 쌍 간 결합과 손실을 악화시키지 않습니다.

메인 PCB-FPC-서브 보드의 임피던스를 하나의 링크로 관리하기

폴더블 디스플레이 PCB는 세 개의 보드를 따로 검토하기보다 송신기에서 수신기까지 하나의 채널로 봐야 합니다. 각 구간의 목표 차동 임피던스는 해당 MIPI 또는 DP 인터페이스 규격과 부품 업체 요구를 따라 통일하고, 제조 공차와 손실 예산도 같은 주파수 범위에서 관리합니다.

제어 임피던스의 선폭과 간격은 설계 툴의 기본값으로 정하지 말고 실제 동박 두께, PI·접착층, 기준면 형상과 제조 공차를 반영해야 합니다. 구체적인 제작 데이터 준비 방법은 임피던스 제어 설계 가이드를 참고해 스택업, 목표값과 허용 공차를 함께 정리할 수 있습니다.

힌지 FPC는 평탄 상태와 굽힘 상태를 나눠 봅니다

FPC 굽힘 구간의 선폭과 간격을 임의로 미리 보정하는 방식은 위험합니다. 굽힘으로 형상이 얼마나 바뀌는지는 적층, 도체 방향, 반경, 장력과 하우징 구속에 따라 달라지기 때문입니다. 우선 평탄 상태에서 목표 임피던스를 맞추고, 대표 개폐 각도에서 TDR 또는 링크 측정으로 변화량을 확인한 뒤 필요한 경우에만 형상·기준면을 조정합니다.

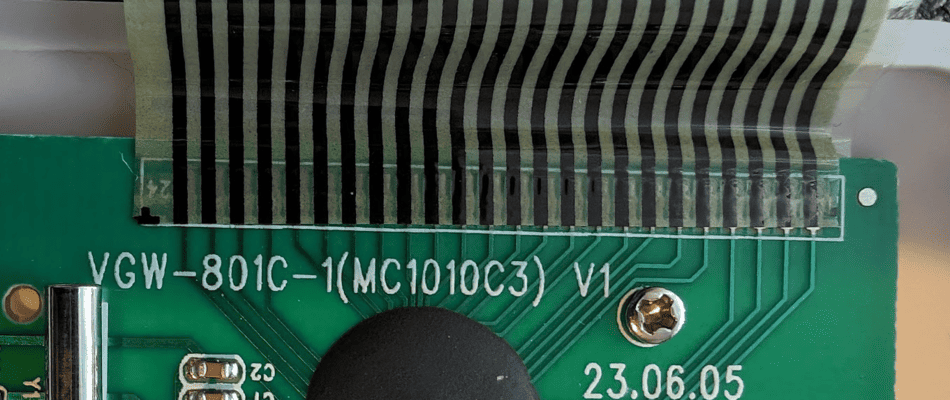

커넥터 패드와 비아 전이에서 임피던스 급변 줄이기

커넥터 주변은 고속 링크에서 가장 자주 놓치는 구간입니다. 패드는 배선보다 넓고, 커넥터 핀과 실장 패드는 기생 용량을 늘립니다. 반대로 큰 안티패드와 긴 비아 스텁은 인덕턴스를 키울 수 있습니다. ‘패드를 넓히면 신뢰성이 좋아진다’는 기계적 판단만으로 고속 포트를 설계하면 전기적 불연속이 커질 수 있습니다.

• 커넥터 권장 풋프린트를 시작점으로 삼되 실제 스택업과 핀 모델을 반영해 패드·넥다운 구간을 검토합니다.

• 차동 두 라인의 패드, 비아와 안티패드 형상을 좌우 대칭으로 유지합니다.

• 층 전이는 최소화하고, 불가피한 경우 신호 비아 가까이에 귀환 경로를 연결하는 접지 비아를 배치합니다.

• 사용하지 않는 비아 스텁이 데이터 속도에서 문제가 되는지 검토하고 필요할 때만 백드릴 등 공정을 비교합니다.

• 커넥터 모델을 구할 수 없다면 테스트 쿠폰과 TDR로 실제 전이 구간을 검증합니다.

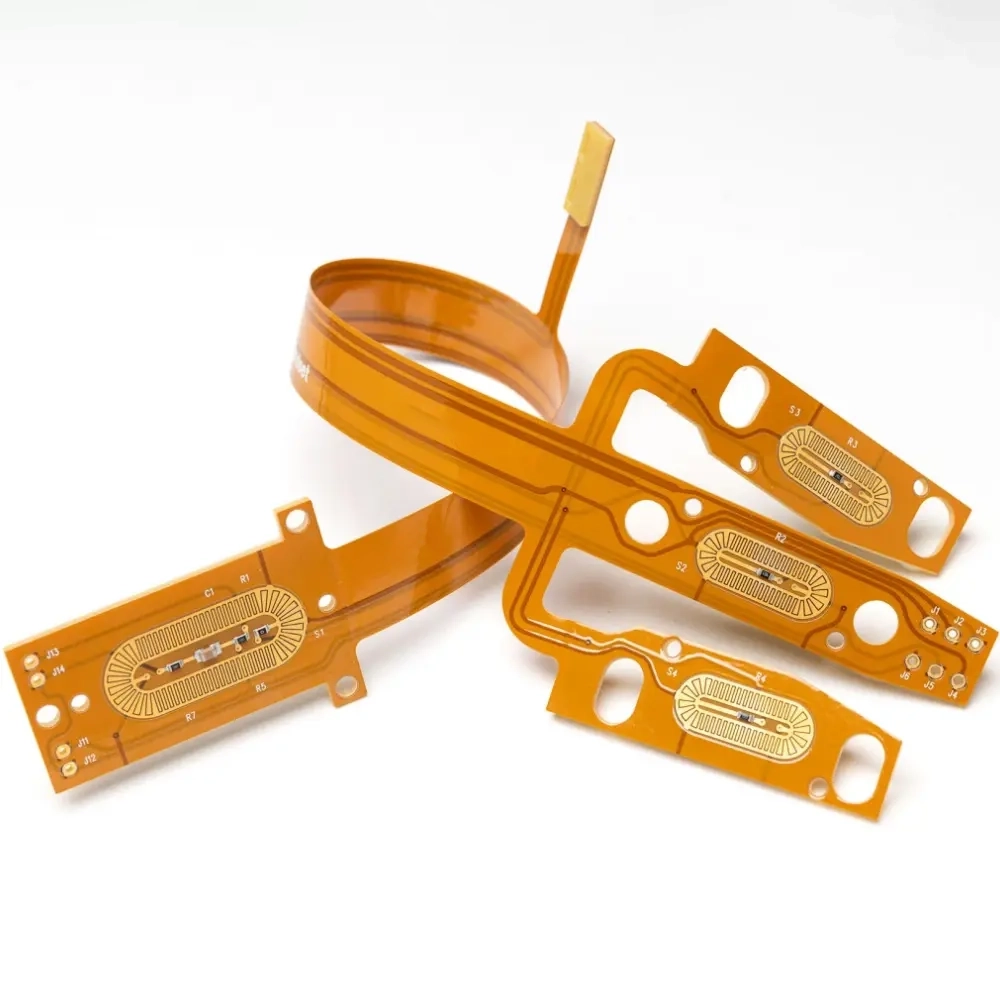

FPC의 기준면과 리턴 경로를 굽힘 내구성과 함께 설계하기

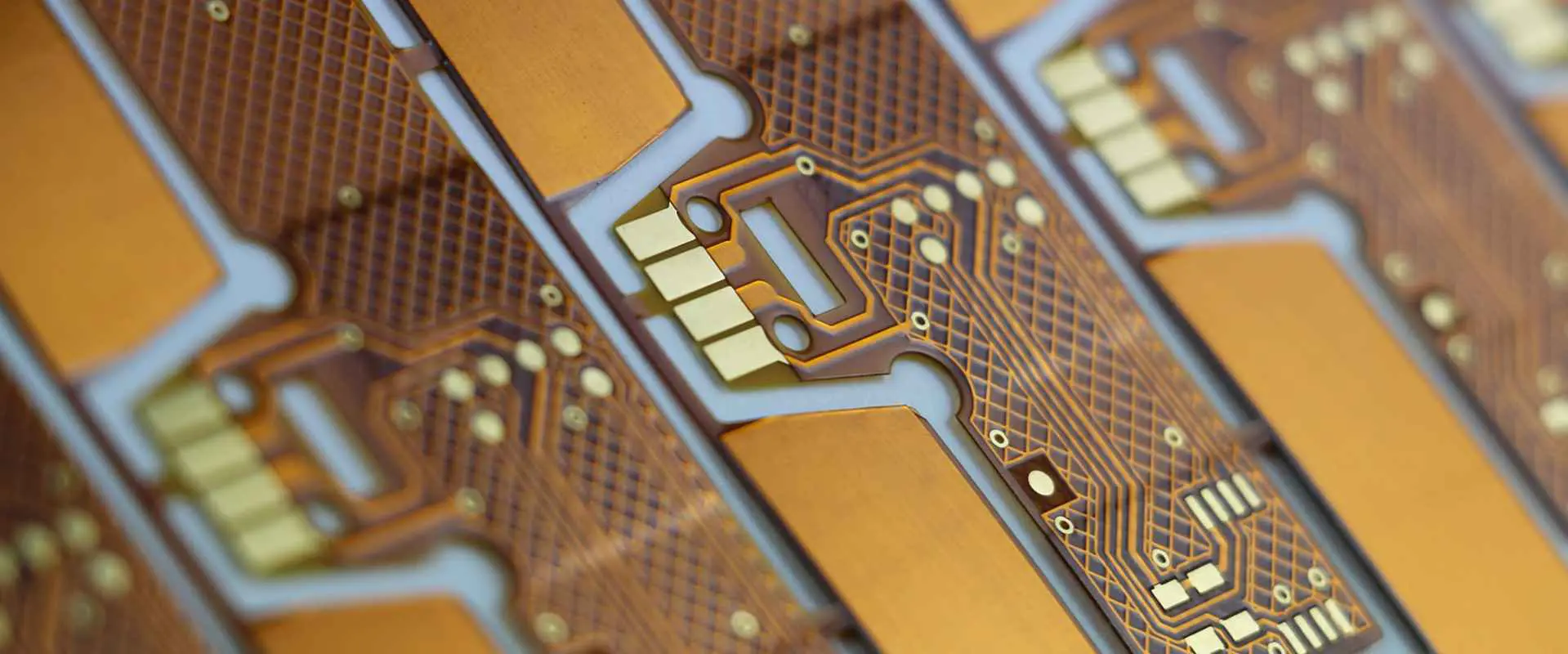

모든 고속 신호 아래에 전기적으로 연속된 리턴 경로가 필요하지만, 동적 굽힘 구간에 단단한 실드 동박을 무조건 가득 채우면 FPC가 두꺼워지고 피로 수명이 줄 수 있습니다. 따라서 ‘완전한 기준면’은 반드시 솔리드 동박을 뜻하지 않습니다. 메시 또는 해치 기준면, 전용 리턴선, 얇은 실드 구조 중에서 임피던스와 기계 수명을 함께 만족하는 방식을 선택합니다.

• 차동쌍 아래 기준면의 패턴과 개구율을 일정하게 유지해 구간별 임피던스 변화를 줄입니다.

• 힌지 중심 동적 굽힘 구간에는 비아를 두지 않고, 접지 비아 펜스는 고정·전이 구역에 배치합니다.

• 신호가 기준면을 바꾸는 지점에는 가까운 리턴 연결을 제공해 귀환 전류가 멀리 우회하지 않게 합니다.

• FPC 실드나 메시 패턴의 방향과 피치가 굽힘 수명 및 차동쌍 결합에 미치는 영향을 공급사와 확인합니다.

메인 PCB와 서브 보드의 기준면 배치는 PCB 레이어 구성 가이드를 참고해 신호층과 접지층의 인접 관계를 먼저 고정한 뒤 FPC 포트와 연결하는 편이 안전합니다.

저속 제어선과 전원 노이즈가 고속 링크로 들어오지 않게 하기

MIPI·DP 차동쌍이 목표 임피던스를 만족해도 주변의 PWM, 터치 클록, 전원 리플이 결합하면 화면 오류가 생길 수 있습니다. 고속 구역, 저속 제어 구역과 전원 구역을 배치 단계부터 분리하고, 두 구역의 귀환 경로가 커넥터 근처에서 뒤섞이지 않게 합니다.

• LCD·터치 제어선과 PWM 밝기 제어선을 고속 차동쌍과 장거리 평행 배치하지 않습니다.

• 스위칭 전원 인덕터, SW 노드와 대전류 경로를 FPC 포트 및 수신단 팬아웃에서 이격합니다.

• 전원 필터의 노이즈측과 보호측 배선이 고속 라인 위아래에서 다시 겹치지 않게 합니다.

• 커넥터 핀 배치에서 고속쌍 옆의 GND 핀과 전원·제어 핀 구성을 함께 검토합니다.

양산 DFM과 동적 신호 검증 항목

폴더블 디스플레이 링크는 거버 검토만으로 끝나지 않습니다. 제작 전에는 PCB와 FPC의 실제 적층, 임피던스 쿠폰, 선폭·간격 공차와 커넥터 풋프린트를 하나의 자료로 고정해야 합니다. 시제품 이후에는 평탄 상태뿐 아니라 대표 굽힘 각도와 저온·고온 조건에서 링크 마진을 비교합니다.

• PCB와 FPC 공급사가 동일한 목표 임피던스 정의, 측정 기준과 허용 공차를 사용하는지 확인합니다.

• 임피던스 쿠폰이 실제 고속쌍의 동박·유전체·기준면 구조를 대표하는지 확인합니다.

• FPC 선폭·간격, 커버레이와 접착층 두께의 배치 편차를 제조 관리 항목에 포함합니다.

• 평탄, 중간 굽힘, 최대 사용 굽힘 상태에서 TDR 또는 동등한 채널 측정과 실제 화면 동작을 함께 확인합니다.

• 반복 개폐 전후의 링크 품질을 비교해 기계적 피로가 임피던스·손실·간헐 단선에 미치는 영향을 분리합니다.

• 주사율, 온도, 패널 전원 상태를 바꿔 오류 재현 조건과 물리 링크 변화를 연계 기록합니다.

폴더블 디스플레이 고속 배선에서 자주 생기는 오류

• 평판 기기의 선폭·간격 규칙을 그대로 복사하고 힌지 FPC의 적층과 굽힘 조건을 확인하지 않습니다.

• 쌍내 길이만 맞춘 뒤 커넥터·비아·기준면 전이는 검토하지 않습니다.

• 고속선 아래 기준면 슬롯을 허용해 리턴 경로를 끊습니다.

• 커넥터 패드를 기계적 이유로 과도하게 넓히면서 전기적 보상은 생략합니다.

• PCB와 FPC가 서로 다른 임피던스 측정 기준과 공차를 사용합니다.

• 동적 굽힘 구간에 솔리드 접지면과 접지 비아를 무조건 추가해 FPC 강성과 피로 위험을 키웁니다.

• 3W 규칙을 지켰다는 이유만으로 실제 크로스토크와 링크 마진 검증을 생략합니다.

익명화된 폴더블 디스플레이 플리커 개선 사례

다음은 특정 고객과 수치를 공개하지 않은 대표 사례입니다. 화면을 펼쳐 둔 상태에서는 정상 동작했지만 개폐 중 특정 각도에서 플리커와 화면 깨짐이 나타났고, 고주사율 모드에서 오류가 더 자주 재현됐습니다. 패널과 펌웨어를 점검했지만 뚜렷한 이상은 없었습니다.

링크를 메인 PCB, 커넥터, 힌지 FPC와 서브 보드로 나눠 확인한 결과, 커넥터 패드 전이와 FPC 기준면 패턴이 바뀌는 구간에서 불연속이 컸습니다. 한 차동쌍은 분할된 기준면 위를 지나 리턴 경로도 우회하고 있었습니다. 패드·비아 전이를 대칭화하고 기준면 경계를 옮겼으며, FPC 메시 패턴과 차동쌍 형상을 제조사와 다시 맞췄습니다.

개선 후에는 평탄 상태만 확인하지 않고 중간 개폐 각도, 최대 사용 굽힘, 온도와 주사율을 바꿔 링크와 실제 화면을 함께 검증했습니다. 수정 설계는 해당 프로젝트의 목표 시험 조건을 충족했고 기존 플리커가 검증 범위에서 재현되지 않았습니다. 결과는 해당 적층과 커넥터, 기구 조건에 한정됩니다.

제작 전 정리와 PCBgogo PCB·FPC 검토

폴더블 디스플레이 고속 링크의 핵심은 정적 임피던스 한 숫자가 아니라 PCB-FPC-커넥터 전체의 연속성과 굽힘 상태별 마진입니다. 제작 전에는 목표 임피던스, 데이터 속도, 실제 스택업, FPC 굽힘 구간, 커넥터 풋프린트와 공차, 측정 방법을 한 자료로 정리해야 합니다.

PCBgogo는 제공된 설계 자료를 기준으로 연성·경연성 PCB의 적층, 제어 임피던스, 패턴 공차와 DFM 조건을 검토할 수 있습니다. 패널·PHY 기능을 대신 설계하는 서비스는 아니지만, PCB와 FPC의 제작 경계를 견적 전에 맞추면 시제품 단계에서 발견되는 전이 불연속과 제조 편차 위험을 줄이는 데 도움이 됩니다.

부록: 폴더블 디스플레이 고속 신호 자가 점검 체크리스트

□ 메인 PCB-FPC-서브 보드 전 구간의 목표 차동 임피던스와 공차가 통일돼 있다.

□ 차동쌍의 선폭·간격·쌍내 길이와 비아 수가 대칭적이다.

□ FPC 평탄 상태와 대표 굽힘 상태의 임피던스·링크 마진을 비교할 계획이 있다.

□ 고속 신호 아래 리턴 경로가 전 구간에서 전기적으로 연속된다.

□ 동적 굽힘 중심에 비아가 없고 FPC 기준면 구조가 기계 수명을 해치지 않는다.

□ 커넥터 패드·안티패드·비아 전이에 대한 보상 또는 측정 검증이 있다.

□ 고속선과 PWM·저속 제어·스위칭 전원선이 장거리 평행하지 않는다.

□ PCB와 FPC 임피던스 쿠폰이 실제 제품 적층을 대표한다.

□ 온도·주사율·개폐 각도별 화면 오류와 링크 측정 결과를 함께 기록한다.

자주 묻는 질문(FAQ)

Q1：폴더블 FPC는 평판 구조보다 임피던스 편차가 더 큰가요?

A1. 반드시 항상 큰 것은 아니지만, 굽힘으로 도체 간격과 기준면 거리, 장력과 국부 형상이 변할 수 있어 상태별 편차를 따로 확인해야 합니다. 유전율 변화 하나로 설명하기보다 실제 적층과 기구 조건을 측정하는 것이 정확합니다.

Q2：고속 디스플레이 차동쌍 길이 오차는 얼마까지 허용되나요?

A2. 범용 숫자는 없습니다. PHY 버전, 데이터 속도, 송수신기와 패널 업체의 스큐 예산을 기준으로 쌍내·레인 간 허용값을 정해야 합니다. 폴더블이라는 이유만으로 임의 수치를 더 엄격하게 잡기보다 전체 타이밍 예산으로 관리하세요.

Q3：접지면만 연속하면 크로스토크가 모두 해결되나요?

A3. 아닙니다. 연속 리턴 경로는 기본 조건이지만, 차동쌍 간격, 주변선과의 결합, 층 전이, 커넥터와 전원 노이즈도 함께 관리해야 합니다. 3W 규칙 역시 시작점일 뿐 최종 판정 기준은 아닙니다.

Q4：FPC 굽힘 구간에 비아를 사용해도 되나요?

A4. 동적 굽힘 중심에는 사용하지 않는 것이 원칙입니다. 신호 층 전이가 필요하다면 비아를 변형이 작은 고정·전이 구역으로 이동하고 가까운 리턴 연결과 전이 임피던스를 함께 검토합니다.

Q5：정적 임피던스가 맞는데 굽힐 때만 화면이 깨지는 이유는 무엇인가요?

A5. 굽힘 각도에서 국부 형상과 리턴 경로가 달라지거나, 미세 균열·커넥터 응력이 더해져 링크 마진이 줄 수 있습니다. 평탄 상태 TDR만으로 끝내지 말고 대표 굽힘 상태의 채널과 실제 화면을 함께 측정해야 합니다.
