HDI vs 일반 다층 PCB: 휴대용 AI·IoT 기기 HDI 적용 조건

서론：한국의 중소 하드웨어 팀이 휴대용 AI·IoT 기기를 개발할 때 해외 레퍼런스 설계를 그대로 참고하는 경우가 많습니다. 문제는 그 레퍼런스가 이미 양산 규모를 전제로 한 HDI 구조일 수 있다는 점입니다. 소량 수십~수백 장 샘플 단계에서 같은 구조를 그대로 적용하면 예상보다 단가가 높아지고, 리드타임이 늘며, 미세 비아 수율까지 새로 검토해야 할 수 있습니다. 이 글은 개발자와 프로젝트 담당자가 HDI PCB와 일반 다층 PCB 사이에서 먼저 판단해야 할 기준을 정리합니다.

HDI 기판과 일반 다층 PCB는 소량 제작에서 무엇이 다를까요?

먼저 HDI 구조의 기본 개념은 HDI PCB 개요에서 확인할 수 있습니다. 다만 이 글의 초점은 원리 설명이 아니라 소량 샘플 단계의 선택 비용과 위험입니다.

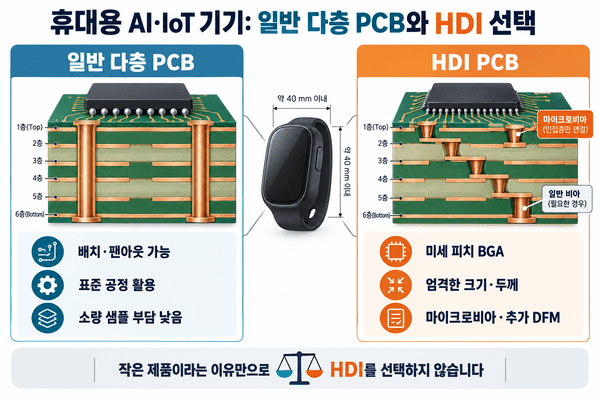

일반 다층 PCB는 익숙한 공정과 표준 제조 조건을 활용하기 쉽습니다. 반면 HDI PCB는 더 작은 면적에 더 많은 배선을 넣을 수 있지만, 미세 비아와 적층 조건 때문에 소량 주문에서 단가와 납기 변수가 커집니다. 따라서 ‘작은 제품이니까 HDI’가 아니라 ‘일반 다층으로 해결할 수 없는 제약이 있는가’를 먼저 확인해야 합니다.

휴대 AI·IoT 기기에서 HDI를 고려해야 하는 조건은 무엇일까요?

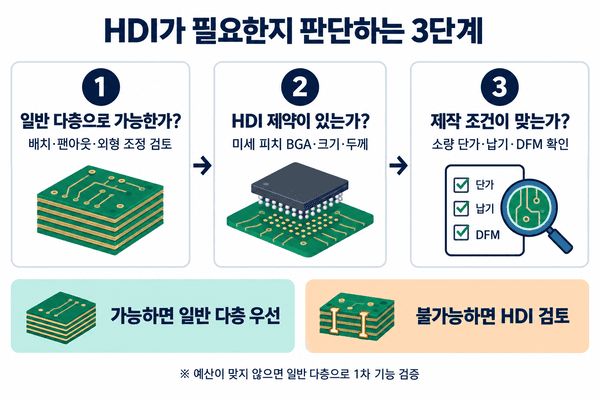

아래 조건 중 하나라도 명확히 해당된다면 HDI 검토 가치가 있습니다. 반대로 모두 해당되지 않는다면 일반 다층 PCB의 레이아웃 최적화, 부품 재선정, 외형 완화를 먼저 시도하는 편이 현실적입니다.

기판 크기 제약이 극도로 엄격한가요?

웨어러블, 초소형 센서, 휴대용 AI 모듈처럼 외형이 거의 고정된 제품은 일반 비아와 배선 폭으로는 부품 배치가 막힐 수 있습니다. 이때는 HDI가 공간 문제를 해결할 수 있습니다. 그러나 외형을 1~2 mm 완화하거나 커넥터 위치를 바꿀 수 있다면 일반 다층 PCB로도 충분할 수 있습니다.

0.4 mm 이하 미세 피치 BGA가 여러 개 있나요?

AI 가속 칩, 메모리, 무선 모듈에 미세 피치 BGA가 포함되면 일반 비아 팬아웃이 어려워질 수 있습니다. 하지만 모든 BGA가 HDI를 요구하지는 않습니다. 피치, 볼 배열, 빈 공간, 레이어 수를 함께 보고 판단해야 합니다.

제품 두께 때문에 층수 증가가 어려운가요?

일반 다층 PCB는 6층이나 8층으로 늘려 배선 여유를 확보할 수 있습니다. 하지만 배터리, 케이스, 방수 구조 때문에 전체 두께가 엄격하면 레이어 증가가 어려워질 수 있습니다. 이런 경우 미세 인터커넥트를 활용하는 HDI 검토가 필요합니다.

양산 규모가 HDI 비용을 흡수할 수 있나요?

HDI는 기술적으로 가능해도 소량 샘플 단계에서 비용 부담이 큽니다. 수십 장만 만들어 검증하는 프로젝트라면 HDI 추가 비용이 전체 개발 예산을 흔들 수 있습니다. 양산 계획이 명확하고 크기·성능 요구가 확정된 뒤 적용하는 편이 안전합니다.

소형 IoT 프로젝트에서 자주 하는 실수는 무엇일까요?

소형화는 곧 HDI라는 판단

가상의 예를 들어 보겠습니다. 한 국내 스타트업이 AI 손목밴드 시제품을 만들면서 해외 레퍼런스 보드를 거의 그대로 따라 HDI 구조를 선택했습니다. 80장 샘플 견적에서 단가와 리드타임이 크게 올라갔고, 미세 비아 DFM 검토가 추가되면서 일정도 밀렸습니다. 이후 팀은 센서 패키지를 바꾸고 배터리 위치를 조정해 일반 6층 다층 PCB로 재배치했습니다. 최종 외형은 1.5 mm 커졌지만, 샘플 단가와 납기 부담은 줄었습니다.

이 사례의 핵심은 HDI가 나쁘다는 뜻이 아닙니다. 소량 개발 단계에서는 부품 재선정, 레이아웃 최적화, 완제품 사이즈 완화 같은 대안이 먼저 비용 효율적일 수 있다는 점입니다.

제작 측에서는 어떤 기준으로 확인해야 할까요?

조건에 해당하면 HDI 옵션을 평가합니다

미세 피치 BGA, 엄격한 크기 제한, 두께 제약이 명확하다면 HDI PCB 제조 서비스를 기준으로 제작 가능 범위, DFM 검토 항목, 리드타임을 먼저 확인하는 것이 좋습니다. 소량 주문에서는 특히 단가와 생산 가능 일정이 중요합니다.

조건에 해당하지 않으면 일반 다층 PCB를 우선 검토합니다

일반 다층 구조로도 배선과 조립이 가능하다면 단층 대 다층 PCB 관점에서 레이어 수와 스택업을 먼저 정리하세요. 일반 다층 PCB는 소량 샘플 확보가 빠르고, 수정 반복에도 대응하기 쉽습니다.

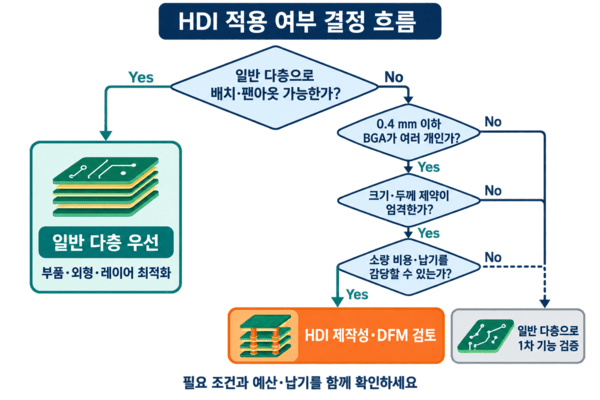

HDI 선택 전 의사결정 체크리스트는 무엇일까요?

체크가 두 개 이상이라면 HDI 검토를 시작할 수 있습니다. 다만 체크 수가 많아도 예산과 납기가 맞지 않으면 일반 다층 PCB로 1차 기능 검증을 진행한 뒤 HDI로 전환하는 단계적 접근도 가능합니다.

자주 묻는 질문(FAQ)

Q1. 소량 샘플만 제작할 때 HDI PCB를 써도 괜찮은가요?

A1. 가능은 하지만 단가, 리드타임, DFM 검토 시간이 늘어날 수 있습니다. 미세 피치 BGA나 극단적인 크기 제약이 없다면 일반 다층 PCB로 먼저 검증하는 편이 현실적입니다.

Q2. 휴대용 IoT 기기는 사이즈가 작으면 무조건 HDI인가요?

A2. 아닙니다. 외형을 조금 조정하거나 부품 배치를 바꾸면 일반 다층 PCB로 해결되는 경우도 많습니다. HDI는 일반 다층으로 해결하기 어려운 제약이 있을 때 검토해야 합니다.

Q3. HDI를 쓰지 않고 미세 BGA 팬아웃을 해결할 방법이 있나요?

A3. 부품 패키지 변경, 핀맵 재검토, 레이어 수 증가, 부품 위치 변경으로 해결 가능한 경우가 있습니다. 다만 0.4 mm 이하 BGA가 많다면 HDI 검토가 필요할 수 있습니다.

Q4. HDI PCB 소량 제작 시 리드타임은 어느 정도인가요?

A4. 정확한 리드타임은 레이어 수, 비아 구조, 재료, 수량, 검사 조건에 따라 달라집니다. 소량이라도 미세 비아와 적층 조건이 복잡하면 일반 다층보다 길어질 수 있습니다.

Q5. 일반 다층 PCB로 진행했다가 나중에 HDI로 바꿀 수 있나요?

A5. 가능하지만 레이아웃과 스택업을 다시 설계해야 할 수 있습니다. 양산 가능성이 높은 제품이라면 초기부터 HDI 전환 가능성을 염두에 두고 부품 배치와 커넥터 위치를 잡는 것이 좋습니다.

관련글

1. PCB 레이어 스택업 - 레이어 수와 구조를 먼저 정리할 때 참고할 수 있습니다.

2. 다층 PCB 제조 공정 - 일반 다층 PCB 제작 흐름을 확인할 수 있습니다.

3. HDI PCB 제조 서비스 - HDI 적용 가능성과 제조 관점을 확인할 수 있습니다.

자가 점검 결과 HDI가 필요하다면 HDI 구조와 미세 비아 조건을 정리해 제작 가능성을 확인하세요. 반대로 일반 다층 PCB로 충분하다면 같은 견적 페이지에서 레이어 수, 보드 크기, 수량과 목표 납기를 먼저 입력해 소량 샘플 비용을 비교하는 것이 좋습니다.
