학생·메이커 소량 턴키 PCBA 조립 가이드

서론：많은 학생과 하드웨어 메이커가 회로도와 PCB 설계를 마치면, 파일만 내보내면 바로 PCBA 완제품을 만들 수 있다고 생각합니다. 하지만 막상 턴키(Turnkey) 일괄 조립을 주문해 보면 예상치 못한 문제가 곳곳에서 튀어나옵니다. BOM 부품 모델명이 잘못되거나 좌표 파일이 빠지고, 고른 부품이 단종되어 구할 수 없는 경우도 있죠. DIY 무선 마이크 같은 소형 3C 시제품을 만들려다가, 받은 기판을 조립조차 하지 못해 여러 번 수정하며 비용과 시간만 날리는 사례가 적지 않습니다.

이 글은 학생과 개인 메이커를 위해 소량 턴키 PCBA 일괄 조립 과정을 쉽게 정리했습니다. 내 프로젝트에 턴키가 맞는지 판단하는 법부터 필요한 파일, 주문 절차, 메이커가 자주 저지르는 실수까지 차례로 살펴보고, DIY 무선 마이크 같은 소형 3C 시제품 사례도 함께 다룹니다. 첫 PCBA를 준비하고 있다면 PCBgogo의 PCBA 턴키 서비스로 BOM 확인, 부품 조달, 납땜과 조립까지 한 번에 처리할 수 있죠. 이 글의 체크리스트대로 파일만 미리 준비해도, 첫 주문도 당황하지 않고 차근차근 진행할 수 있습니다.

먼저 판단: 내 프로젝트가 턴키 PCBA에 적합한가?

턴키 PCBA는 PCB 제작, 부품 조달, 스텐실, SMT와 약정된 검사를 한 업체가 묶어서 관리하는 방식입니다. 미세 부품이 많은 소형 보드에는 편리하지만, 모든 학생 프로젝트에 가장 싼 방법은 아닙니다. 수량보다 먼저 설계가 얼마나 안정됐는지와 부품을 표준 조달할 수 있는지를 봐야 합니다.

• DIY 무선 마이크, 휴대용 스피커, 보조배터리 보호 보드처럼 SMT가 대부분이고 표준 부품을 쓰는 소형 3C 시제품은 턴키와 잘 맞습니다.

• 0402, QFN, BGA처럼 수작업 납땜이 어려운 부품이 많다면 조립 비용보다 불량과 재작업을 줄이는 효과가 큽니다.

• 아직 회로를 매일 바꾸는 초기 버전은 PCB 단품이나 소수 수작업 조립으로 먼저 확인한 뒤 BOM이 안정됐을 때 턴키로 넘어가는 편이 안전합니다.

• 희소 부품, 사전 프로그래밍 부품, 이미 검증한 보유 재고가 있다면 완전 턴키만 고집하지 말고 부분 턴키나 지급자재 방식을 협의할 수 있습니다.

1~2장도 조립 가능한 업체는 있지만, 스텐실·프로그램·엔지니어링 같은 고정비가 단가에서 크게 보일 수 있습니다. 따라서 ‘몇 장부터 가능하냐’보다 PCB 단품+수작업, 부분 턴키, 완전 턴키의 총비용과 실패 위험을 함께 비교하는 것이 현실적입니다.

턴키 PCBA 주문 전에 준비할 핵심 파일

제조사가 회로의 의도를 추측하지 않도록 제작 데이터, 부품 데이터, 실장 데이터를 서로 같은 버전으로 맞춰야 합니다. 파일명이 달라도 RefDes와 보드 버전이 일치해야 하며, 압축 파일 안에 예전 출력본을 함께 넣지 않는 것이 좋습니다.

Gerber와 제조 데이터

Gerber는 보드 형상을 만드는 데이터입니다. 상·하면 동박, 솔더마스크, 실크, 보드 외곽과 드릴 파일을 포함하고, SMT 스텐실 제작에 필요한 솔더페이스트 레이어 또는 별도 스텐실 개구 데이터를 프로젝트 조건에 맞게 확인합니다. 일부 업체는 조립 자료를 기준으로 페이스트 데이터를 보완할 수 있지만, 누락되면 개구 검토와 확인 시간이 늘어날 수 있습니다.

• RS-274X 또는 업체가 지정한 포맷으로 출력하고, Excellon 드릴 파일과 보드 외곽을 빠뜨리지 않습니다.

• Top/Bottom 실크, 마스크와 페이스트 레이어 이름이 명확한지 확인합니다.

• Gerber 출력 후에는 EDA 화면이 아니라 실제 뷰어에서 레이어 정렬, 드릴, 외곽과 극성 표시를 다시 봅니다.

출력한 파일은 주문 전에 PCBgogo 온라인 Gerber 뷰어로 열어 레이어 누락과 방향을 먼저 확인할 수 있습니다. 뷰어 검토는 전기적 설계 검증을 대신하지 않지만, 잘못된 출력본을 제출하는 실수는 줄여 줍니다.

BOM 부품명세서

BOM은 ‘10k 저항’처럼 값만 적는 목록이 아닙니다. 각 RefDes에 어떤 제조사의 어떤 MPN을 몇 개 실장하는지 명확해야 합니다. 패키지가 같아 보여도 핀 배열, 정격, 높이와 온도 등급이 다를 수 있으므로, 업체가 임의로 고르도록 두면 안 됩니다.

• 필수 열: RefDes, 정식 MPN, 제조사, 값 또는 핵심 사양, 패키지, 수량

• DNP·NC·미실장 위치는 빈칸으로 두지 말고 명확히 표기

• 허용 가능한 대체품이 있다면 우선순위와 승인 조건을 별도 열에 기록

• ESP32-S3 모듈처럼 안테나·메모리·실드 구성에 따라 파생 모델이 많은 부품은 전체 모델명을 사용

좌표 파일과 조립 보조자료

좌표 파일(Centroid/Pick-and-Place)은 실장기의 X/Y 위치, 회전각, 면과 RefDes를 연결합니다. 파일이 없더라도 업체가 Gerber와 조립도를 이용해 수동으로 데이터를 만들 수 있는 경우는 있지만, 엔지니어링 시간이 늘고 방향 해석 오류가 생길 수 있으므로 처음부터 제출하는 것이 좋습니다.

• 좌표 원점과 단위를 명확히 하고 Top/Bottom 표기, RefDes, X/Y, 회전각을 포함합니다.

• 다이오드, LED, 전해 커패시터, QFN·IC의 Pin 1 방향은 조립도와 실크에서 교차 확인합니다.

• 커넥터 수삽, 선택 납땜, 점퍼, 방열재, 사전 프로그래밍처럼 표준 SMT 밖의 요구는 조립 메모에 적습니다.

• BOM과 좌표 파일에서 같은 RefDes가 빠지거나 중복되지 않았는지 비교합니다.

학생·메이커 소량 턴키 PCBA 주문 흐름

파일을 한 번에 올리는 것보다 각 단계에서 누가 무엇을 확정하는지 분명히 하는 편이 중요합니다. 특히 부품 대체와 설계 변경은 견적 확정 뒤에도 기능을 바꿀 수 있으므로, 학생·메이커가 직접 승인해야 합니다.

DFM 검토는 제조 가능성과 조립 위험을 찾는 과정이지 회로 기능을 보증하는 절차는 아닙니다. 검토 범위와 수정 책임을 이해하려면 PCB 제작 전 DFM 검토 가이드도 함께 참고할 수 있습니다.

• 견적은 PCB 제작비, 부품비, SMT 조립비, 스텐실 비용, 검사비와 배송비를 구분해 확인합니다.

• 부품 부족 시 업체가 제시한 대체품의 전기 사양, 패키지, 핀 호환성과 높이를 직접 승인합니다.

• 생산 시작 후에는 Gerber·BOM·좌표 파일 중 하나만 바꾸지 말고 새 버전 세트를 다시 발행합니다.

• AOI는 납땜과 배치 상태를 확인하는 데 유용하지만, 펌웨어 동작과 RF·오디오 성능까지 자동으로 보증하지는 않습니다.

메이커가 가장 자주 저지르는 실수

• 초기 회로를 충분히 검증하기 전에 완전 턴키로 여러 장을 주문합니다. 이후 부품 하나만 바뀌어도 구매한 재고와 조립품이 함께 남습니다.

• BOM에 값만 쓰고 MPN을 적지 않습니다. 10k, 1uF처럼 같은 값이라도 패키지·정격·유전체가 달라 패드나 기능이 맞지 않을 수 있습니다.

• 좌표 파일의 Bottom 면 미러와 회전 기준을 확인하지 않아 커넥터나 IC 방향 문의가 반복됩니다.

• Gerber에서 드릴, 외곽, 마스크 또는 페이스트 관련 데이터를 빠뜨려 스텐실·조립 검토가 멈춥니다.

• DNP를 단순 빈칸으로 두어 ‘누락’인지 ‘미실장’인지 공장에서 구분할 수 없게 만듭니다.

• 단종·재고 부족 부품을 그대로 BOM에 두고, 대체품을 승인하지 않아 프로젝트가 조달 단계에서 지연됩니다.

• 파일마다 버전명이 달라 최신 Gerber에 예전 BOM을 붙입니다. 이 문제는 파일 내용이 모두 맞아 보여도 가장 큰 혼선을 만듭니다.

익명화된 대표 사례: DIY 무선 마이크 주문이 멈춘 이유

처음 제출한 자료

한 학생 메이커가 ESP32-S3 기반 무선 핀 마이크 오픈소스 프로젝트를 수정해 4층 PCB 소량 턴키 조립을 의뢰했습니다. Gerber는 제출했지만 좌표 파일이 없었고, BOM에는 칩 계열명만 적혀 있어 메모리 구성과 패키지를 특정하기 어려웠습니다. DNP 위치와 마이크·LED 극성 표시도 조립도에서 분명하지 않았습니다.

주문이 지연된 지점

• 업체가 실장 좌표와 회전 방향을 수동으로 확인해야 했습니다.

• ESP32-S3 관련 부품과 일부 오디오 부품은 정확한 MPN을 다시 요청해야 했습니다.

• 어떤 패드를 비워 둘지, 어떤 극성 방향으로 조립할지 추가 답변이 필요했습니다.

수정한 방법

메이커는 동일한 설계 버전에서 Gerber·드릴·페이스트 데이터를 다시 출력하고, 모든 부품에 제조사와 MPN을 넣어 BOM을 정리했습니다. 좌표 파일과 조립도를 추가하고 DNP, 극성, Pin 1을 표시한 뒤 DFM과 부품 가용성 검토를 먼저 요청했습니다. 그 결과 제조사가 추측해야 할 항목이 줄어들어 소량 조립을 진행할 수 있었습니다.

이 사례의 핵심은 특정 업체가 파일을 대신 만들어 주느냐가 아닙니다. 주문 전에 설계자가 부품과 방향을 확정하고, 세 핵심 파일이 같은 보드를 설명하도록 맞추면 커뮤니케이션 비용과 오조립 위험이 크게 줄어듭니다.

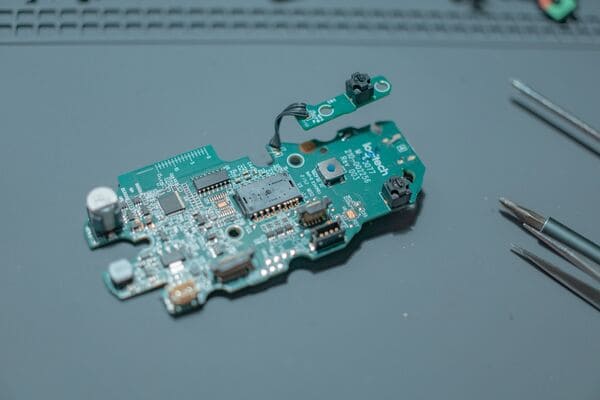

제작 전 요약과 PCBgogo 소량 PCBA 지원

학생·메이커 소량 턴키 PCBA는 ‘파일 업로드’보다 먼저 설계 버전, 부품 가용성, 조립 방향과 검사 범위를 확정해야 합니다. Gerber는 보드, BOM은 부품, 좌표 파일은 실장 위치를 설명하며, 어느 하나가 모호하면 공장이 추측하거나 다시 질문해야 합니다.

PCBgogo에서는 PCB 제작, 부품 조달과 SMT 조립을 포함한 PCBA 서비스를 확인할 수 있습니다. Gerber·BOM·좌표 파일과 조립 메모를 함께 제출하면 DFM/DFA와 부품 수급 확인을 진행하기가 수월합니다. 다만 회로 기능과 펌웨어 검증은 제작 서비스와 별개이므로, 수령 후에는 반드시 자체 전원·기능 시험을 진행해야 합니다.

부록: 소량 턴키 PCBA 제출 전 체크리스트

□ 회로와 PCB 버전을 고정하고 DRC 및 주요 네트 연결을 검토했다.

□ PCB에 필요한 Fiducial과 툴링·패널 조건을 업체와 확인했다.

□ Gerber에 동박, 마스크, 실크, 외곽, 드릴과 필요한 페이스트 데이터가 포함됐다.

□ Gerber 뷰어에서 레이어 정렬, 외곽, 드릴, 극성 마크를 확인했다.

□ BOM의 모든 실장 부품에 RefDes, MPN, 제조사, 패키지와 수량을 적었다.

□ DNP 부품과 허용 대체품을 명확히 표시했다.

□ 좌표 파일에 면, X/Y, 회전각, RefDes와 원점 정보가 있다.

□ BOM·좌표 파일·조립도의 RefDes와 버전이 서로 일치한다.

□ 단종, 재고 부족, 긴 리드타임 부품과 대체 승인 절차를 확인했다.

□ 특수 조립, 프로그래밍, 지급자재와 검사 요구를 별도 메모했다.

□ 수령 후 전원 인가 전 쇼트, 극성, 외관을 확인할 시험 계획이 있다.

자주 묻는 질문(FAQ)

Q1：몇 개부터 턴키 PCBA를 주문할 수 있나요?

A1. 업체에 따라 1~2장부터 가능한 경우도 있습니다. 다만 스텐실, 프로그램과 엔지니어링 고정비 때문에 극소량 단가가 높아질 수 있습니다. 설계가 아직 바뀌는 단계라면 PCB 단품+수작업과 턴키 견적을 함께 비교하세요.

Q2：내가 가진 부품을 보내 조립해도 되나요?

A2. 가능한 업체가 많으며 부분 턴키 또는 지급자재 방식으로 진행할 수 있습니다. 희소·프로그래밍·검증 완료 부품에는 유용하지만 포장 형태, 필요 수량, 손실 여유분, 입고 검사와 불량 책임을 주문 전에 합의해야 합니다.

Q3：EDA 툴마다 Gerber 설정이 다른데 무엇을 먼저 확인해야 하나요?

A3. 동박, 솔더마스크, 실크, 보드 외곽과 드릴 파일을 우선 확인하고, SMT용 페이스트 레이어 또는 스텐실 개구 데이터 요구도 확인하세요. 출력 뒤에는 Gerber 뷰어로 실제 파일을 열어야 합니다.

Q4：BOM에 대체 부품을 적어도 되나요?

A4. 가능합니다. 다만 ‘아무거나 대체 가능’이라고 쓰지 말고 승인 가능한 MPN, 전기 사양, 패키지, 핀 호환성과 우선순위를 기록하세요. 재고가 없을 때는 업체 제안품을 설계자가 승인한 뒤 사용해야 합니다.

Q5：간단한 보드도 턴키 PCBA가 유리한가요?

A5. 0805 등 큰 부품 몇 개만 있는 단순 보드는 직접 납땜이 더 경제적일 수 있습니다. 반대로 QFN, QFP, 0402와 양면 SMT가 많거나 동일 품질의 여러 장이 필요하면 턴키 조립의 장점이 커집니다.
