항공우주 하드웨어는 실패할 두 번째 기회가 없습니다. 항공전자 베이, 위성 버스, UAV 비행 컨트롤러에 탑재될 기판은 진동, 극한의 온도, 수년의 서비스 수명 동안 불량 비아나 박리된 층 하나의 여지도 없이 계속 작동해야 합니다. 그렇기 때문에 올바른 항공우주 PCB 제조 서비스 파트너를 선택하는 것은 모든 프로그램에서 설계 또는 조달 엔지니어가 내리는 가장 영향력 있는 결정 중 하나입니다. 이 가이드에서는 항공우주 등급 PCB를 실제로 다르게 만드는 요소, 설계를 확정하기 전에 검증할 가치가 있는 표준, 그리고 PCBgogo가 프로토타입에서 생산까지 고신뢰성 기판을 구축하는 엔지니어링 팀을 어떻게 지원하는지 분석합니다.

항공우주 PCB가 다른 수준의 제조를 요구하는 이유

상업용 등급 PCB는 작동하도록 만들어집니다; 항공우주 PCB는 일반 소비자 기판을 몇 달 내에 성능 저하시킬 조건에서도 계속 작동하도록 만들어집니다. 플랫폼에 따라, 기판은 약 -55°C에서 +125°C까지의 온도 변동에서 안정적으로 작동하고, 지속적인 진동과 기계적 충격을 견디며, 습도와 고도로 인한 압력 변화에 저항하고, 제품 사이클이 아닌 수십 년 단위의 서비스 수명 동안 신호 무결성을 유지해야 할 수 있습니다.

그 신뢰성 기준은 제조 공정의 거의 모든 결정을 바꿉니다 — 설계 단계에서 선택되는 라미네이트와 구리 두께부터, 패널 전반에 걸쳐 도금 두께가 얼마나 엄격하게 제어되는지, 출하 전 각 기판이 얼마나 철저히 전기 테스트되는지까지. 이를 기본값이 아닌 선택적 업그레이드로 취급하는 제조업체는, 견적이 아무리 경쟁력 있게 보여도 항공우주 작업에 적합하지 않습니다.

공급업체 선택 전 검증할 가치가 있는 표준 및 요구사항

항공우주 프로그램은 실제 안전 및 임무 결과를 수반하기 때문에, 조달 엔지니어는 일반적으로 "우리는 품질 좋은 PCB를 만듭니다"라는 일반적인 주장에 의존하기보다 특정 표준 및 공정 요구사항 세트에 대해 공급업체를 적격 평가합니다. 아래 표는 확인해야 할 사항과 각 항목이 중요한 이유를 요약합니다.

 공급업체를 평가할 때, 비행 하드웨어 설계를 확정하기 전에 현재 인증서, 공정 문서, 샘플 테스트 보고서를 요청하는 것은 공정하고 기대되는 사항입니다. 이 문서를 빠르고 명확하게 제출할 수 있는 제조업체는 그 공정이 실제로 얼마나 규율되어 있는지에 대해 중요한 것을 말해주고 있습니다.

항공우주 기판에 필요한 재료 및 기술 역량

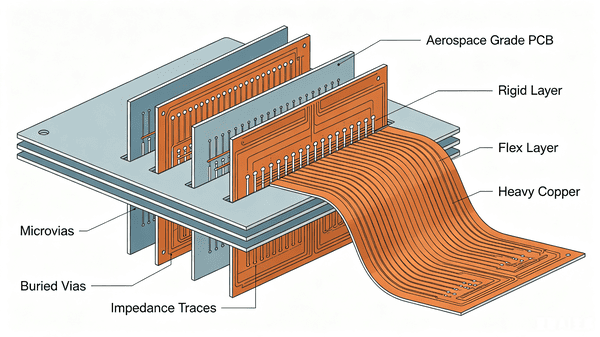

인증 외에도, 항공우주 등급 기판의 물리적 구성은 임무 프로파일과 일치해야 합니다. 일반적인 요구사항은 다음과 같습니다:

· 고온에서 기계적 및 전기적 특성을 유지하는 고Tg 및 폴리이미드 라미네이트

· 밀집된 인클로저에서 전력 분배 및 열 관리 를 위한 헤비 구리(2 oz 이상)

· 좁은 항공전자 및 페이로드 베이에서 무게와 부피를 절약하기 위한 다층 및 경연성 구조

· RF, 레이더, 고속 디지털 인터페이스를 위한 제어 임피던스 및 신중한 적층 설계

· 현대 항공전자 및 위성 전자기기가 요구하는 상호 연결 밀도를 위한 블라인드, 베리드, 마이크로비아

· 가혹하고 습하거나 부식성 환경에 적합한 컨포멀 코팅 호환 마감 및 표면 처리

제조 단계에서 이러한 세부 사항을 올바르게 처리하는 것이 수입 검사를 통과하는 기판과 실제로 임무 프로파일에서 살아남는 기판을 구분합니다.

PCBgogo의 고신뢰성 항공우주 및 방위 인접 프로젝트 지원 방식

PCBgogo는 문서화된 ISO 9001:2015 품질 관리 시스템으로 지원되는 자체 PCB 제조 시설을 소유 및 운영하며, UL, IATF 16949, ISO 14001, ISO 45001, RoHS/REACH 준수를 포함한 추가 인증을 보유하고 있습니다. 감사된 QMS, 환경 관리, 안전 관리 인증의 조합은 엔지니어링 팀에 일회성 행운이 아닌 일관성을 위해 구축된 제조 기반을 제공합니다.

항공우주 및 기타 고신뢰성 응용 분야를 설계하는 팀을 위해, PCBgogo의 역량은 다음과 같습니다:

· 소량에서 중간 규모 생산과 함께 빠른 턴어라운드 프로토타이핑 — 설계가 단일 검증 기판에서 생산 실행으로 공급업체 변경 없이 이동 가능

· 다층, 헤비 구리, 경연성, 제어 임피던스 PCB 제조

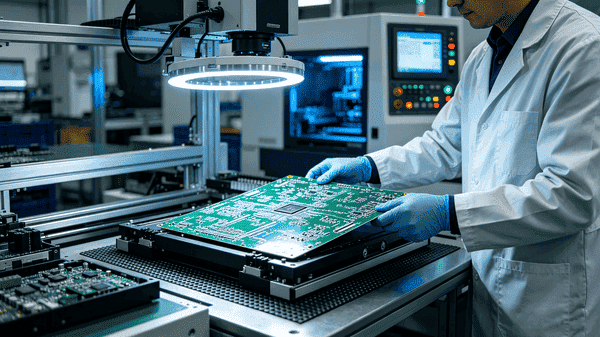

· 출하 전 기판의 100% 전기 테스트로 불량 유닛이 조립에 도달할 위험 감소

· 다양한 환경 및 신뢰성 요구사항에 적합한 ENIG, 침지 은, 무연 HASL을 포함한 다양한 표면 마감

· 견적 중 엔지니어링 지원으로 제조 가능성 설계 문제를 현장 문제가 되기 전에 플래그

PCBgogo는 항공우주 및 방위 프로그램이 종종 AS9100, ITAR, Nadcap 인증 등 추가적인 프로그램별 요구사항을 수반하며, 모든 구매자는 공급업체를 최종 결정하기 전에 특정 응용 분야에 대한 현재 인증 범위를 독립적으로 검증해야 함을 명확히 밝힙니다.

견적에서 비행 준비 완료 기판까지: PCBgogo와의 협업 과정

· 설계 파일(Gerber, ODB++ 또는 네이티브 CAD)을 업로드하여 즉시 온라인 견적을 받거나, 복잡한 적층 구조의 경우 도면을 엔지니어에게 직접 보내 수동 검토

· 생산 시작 전 임피던스, 층 적층, 구리 두께에 대한 제조 가능성 설계 피드백 수신

· 모든 단계에서 동일한 문서화된 공정 제어로 프로토타입에서 파일럿 실행, 생산 규모로 이동

· 모든 PCB는 출하 전 100% 전기 테스트를 거치며, 장기적인 제품 품질과 고객 신뢰를 보장하는 신뢰할 수 있는 애프터서비스 지원

FAQ: 항공우주 PCB 제조

PCBgogo는 IPC Class 3로 제조할 수 있나요?

네, 프로젝트별로 가능합니다. 생산 시작 전 엔지니어가 타당성을 확인할 수 있도록 견적 시 Class 3 수용 기준과 적층 구조를 공유하십시오.

항공우주 프로토타입의 최소 주문 수량은 얼마인가요?

PCBgogo는 1개부터 주문을 받으므로, 대량 생산에 들어가기 전에 단일 검증 기판을 제작할 수 있습니다.

항공우주 등급 PCB 제조에는 얼마나 걸리나요?

빠른 턴어라운드 프로토타입은 일반적으로 며칠 내에 출하됩니다; 복잡한 다층, 헤비 구리, 제어 임피던스 기판은 층 수와 마감에 따라 더 오래 걸립니다. PCBgogo는 엔지니어가 빡빡한 개발 일정을 맞출 수 있도록 24시간 긴급 서비스 옵션도 제공합니다. 정확한 리드 타임은 견적 과정에서 확인됩니다.

PCBgogo는 제어 임피던스 및 RF 설계를 처리할 수 있나요?

네. 목표 임피던스와 적층 요구사항을 공유하면 엔지니어가 생산 전에 구성을 확인합니다.

다음 항공우주 PCB 프로젝트 소싱 준비가 되셨나요?

새로운 항공전자 설계를 검증하든, 적격 기판을 생산으로 확장하든, PCBgogo의 엔지니어링 팀은 공급업체를 결정하기 전에 적층 구조, 재료, 테스트 요구사항을 검토할 수 있습니다.

www.pcbgogo.co.kr에서 즉시 견적을 요청하거나, 엔지니어링 지원 팀에 연락하여 프로젝트의 특정 신뢰성 및 인증 요구사항을 논의하십시오.
