시제품은 괜찮았는데? 알루미늄 PCB 양산 전환 전 꼭 점검해야 하는 것들
시제품과 양산은 무엇이 달라질까요?
| 확인 영역 | 시제품 단계 | 양산 전환 위험 |
|---|---|---|
| 재료 | 보유 자재나 소량 구매 자재 사용 가능 | 절연층·알루미늄 합금의 공급 로트와 대체 자재 |
| 공정 조건 | 작업자가 개별 보정하기 쉬움 | 표준 공정 창에서 반복 생산해야 함 |
| 패널화 | 소수 단품으로 가공 가능 | 재료 이용률, 휨, V-컷·라우팅과 자동 조립 영향 |
| 검사 | 전수 확인이 비교적 쉬움 | 표본 검사, 로트 추적과 이상 처리 기준 필요 |
| 열 성능 | 한두 장의 기능·온도 확인 | 자재·두께·체결 편차가 온도 분포에 누적 |
| 납기·비용 | 시험 제작비 중심 | 수율, 재작업, 자재 조달과 검사 시간이 영향 |

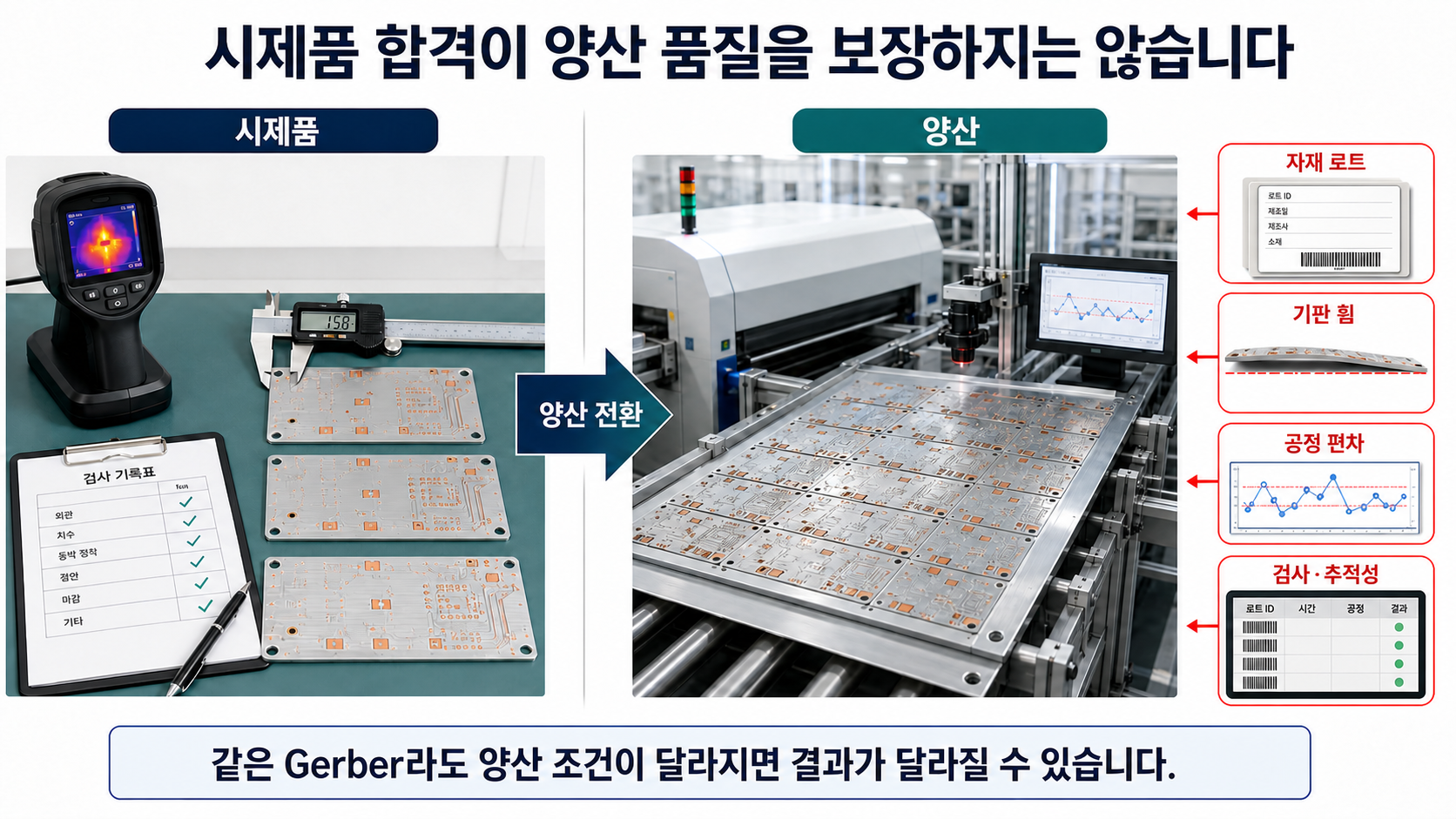

그림 1. 알루미늄 PCB 시제품과 양산 차이(AI 개념도)
왜 시제품 합격이 양산 합격을 보장하지 않을까요?
시제품은 수량이 적어 자재와 공정 편차가 충분히 드러나지 않을 수 있습니다. 작업자가 외형, 평탄도나 가공 상태를 개별 보정할 여지도 큽니다. 양산에서는 더 큰 패널, 반복적인 열 이력과 가공 공정, 여러 자재 로트가 동시에 작용하므로 작은 편차가 수율 문제로 확대될 수 있습니다. 따라서 ‘같은 도면’뿐 아니라 ‘같은 자재와 공정 조건’을 재현할 수 있는지가 핵심입니다.
양산 전에 무엇을 고정해야 할까요?
1. 절연층과 금속 자재가 동일한가요?
샘플 승인 시 사용한 절연층 자재 코드, 열전도율, 두께, 절연 내압, 알루미늄 합금과 베이스 두께를 기록합니다. 단순히 ‘동등 자재 허용’이라고 쓰면 열저항, 접착력과 가공성이 달라질 수 있습니다. 대체 자재는 사전 승인 조건과 재검증 범위를 함께 정하는 것이 좋습니다.
2. 적층과 두께 공차가 조립에 맞나요?
전체 기판 두께와 알루미늄 베이스 두께를 구분하고, 하우징 홈·나사 체결·열 계면 재료가 허용할 공차를 확인합니다. 평균 두께만 맞아도 휨과 국부 단차가 크면 히트싱크 접촉과 조립성이 나빠질 수 있습니다.
두께 선택과 기구 제약은 알루미늄 코어 두께 선택 가이드에서 함께 확인할 수 있습니다.
3. 양산 패널에서 휨과 분리 품질이 유지되나요?
단품 시제품이 평평해도 큰 양산 패널에서는 구리 분포, 가공 방향과 잔류 응력 때문에 휨이 커질 수 있습니다. V-컷 잔여 두께, 라우팅 탭, 버와 알루미늄 칩 기준을 패널 도면에 표시하고 실제 조립 설비에서 분리성을 확인합니다.
4. 표면 마감과 리플로우 조건이 확정되었나요?
표면 마감은 납땜성, 패드 평탄도와 보관 기간에 영향을 줍니다. 양산에서는 솔더 페이스트, 리플로우 최고 온도와 반복 횟수까지 고정해 절연층 박리, 변색과 휨을 확인해야 합니다.
조립 조건별 차이는 알루미늄 PCB 표면 마감 비교 가이드를 참고할 수 있습니다.
5. 실제 하우징에서 열 성능을 재현했나요?
개방된 작업대에서 통과한 온도 시험은 밀폐 하우징의 결과와 다를 수 있습니다. 실제 부하, 주변 온도, 체결 토크, 열 계면 재료와 히트싱크 조건으로 시제품과 양산 초도품의 온도 분포를 비교해야 합니다.
6. 검사와 변경 관리 기준이 있나요?
승인 샘플, 자재 코드, 핵심 치수와 검사 결과를 기준으로 남기고, 자재·공정·생산 장소 변경 시 통보와 재승인 범위를 정합니다. 로트 번호가 원자재와 검사 성적서까지 연결되어야 문제가 생겼을 때 영향 범위를 빠르게 찾을 수 있습니다.
바로 대량 주문해도 될까요?
가능하면 시제품 다음에 소규모 파일럿 로트를 두는 편이 안전합니다. 파일럿에서는 실제 양산 패널, 표준 장비와 검사 흐름을 사용해 수율과 공정 시간을 확인합니다. 기능 합격뿐 아니라 휨, 버, 두께, 절연, 표면 마감, 온도 분포와 조립 불량을 함께 기록한 뒤 양산 기준을 확정합니다.
| 파일럿 확인 항목 | 양산 승인 기준 예시 |
|---|---|
| 자재 일치 | 승인 자재 코드 또는 사전 승인된 대체 자재 |
| 치수·외형 | 핵심 치수, 두께, 평탄도와 버 기준 충족 |
| 전기·절연 | 회로 검사, 절연 내압과 누설 기준 충족 |
| 조립·열 성능 | 리플로우 후 외관과 실제 부하 온도 충족 |
| 수율·추적성 | 목표 수율, 불량 분류와 로트 추적 가능 |
견적과 발주 전에 무엇을 전달하면 좋을까요?
처음부터 양산 조건을 모두 확정하지 못해도 괜찮습니다. 시제품 Gerber와 변경 이력, 승인 자재, 예상 수량, 패널·조립 조건, 검사 및 추적 요구를 공유하면 제조사가 양산 위험과 비용을 더 정확하게 검토할 수 있습니다. PCBgogo는 제출된 자료를 바탕으로 제작 가능 범위와 파일럿 확인 항목을 함께 검토합니다.
기본 재료와 공정 범위는 알루미늄 PCB 제조 사양 안내에서 먼저 살펴볼 수 있습니다.
수정된 Gerber와 예상 양산 수량이 준비되었다면 PCB 제작 견적 페이지에 현재 확정된 조건을 제출하고, 견적 및 DFM 검토 단계에서 파일럿 범위와 양산 검사 기준을 조율할 수 있습니다.
FAQ
시제품과 같은 Gerber를 쓰면 양산 품질도 같나요?
도면은 같아도 자재 로트, 패널 크기, 설비와 공정 조건이 달라질 수 있습니다. 승인 자재와 공정 기준을 함께 고정해야 재현성이 높아집니다.
양산 전에 파일럿 로트가 꼭 필요한가요?
모든 제품에 의무는 아니지만 고출력, 고전압, 자동차 또는 신규 구조라면 적은 비용으로 양산 위험을 확인하는 데 도움이 됩니다.
대체 절연층을 사용해도 괜찮나요?
가능할 수 있지만 열저항, 절연 내압, Tg, 접착력과 두께가 달라질 수 있습니다. 대체 기준과 재검증 항목을 사전에 합의하는 것이 좋습니다.
