CNC 가공 완전 가이드|시제품 개발을 위한 기초 지식
먼저 어떤 내용을 알아야 할까요?
| 확인 항목 | 핵심 내용 | 시제품 판단 포인트 |
|---|---|---|
| 가공 정의 | 디지털 설계 데이터를 바탕으로 소재를 제거해 부품 제작 | 정밀 치수와 실제 재료가 필요한가 |
| 공정 선택 | 밀링은 고정 소재, 터닝은 회전 소재를 가공 | 형상이 각형인가, 회전체인가 |
| 재료 선택 | 알루미늄·아크릴·POM·ABS 등 | 강도·열·절연·외관 중 무엇이 중요한가 |
| 설계 기준 | 내부 모서리, 벽 두께, 홈, 공구 접근성 | 도면 형상이 실제 공구로 가공 가능한가 |
| 대안 비교 | 3D 프린팅과 정밀도·재료·비용 구조가 다름 | 시험 목적과 수량에 맞는가 |
📋 시제품 CNC 외주 전 빠른 체크포인트 미리보기

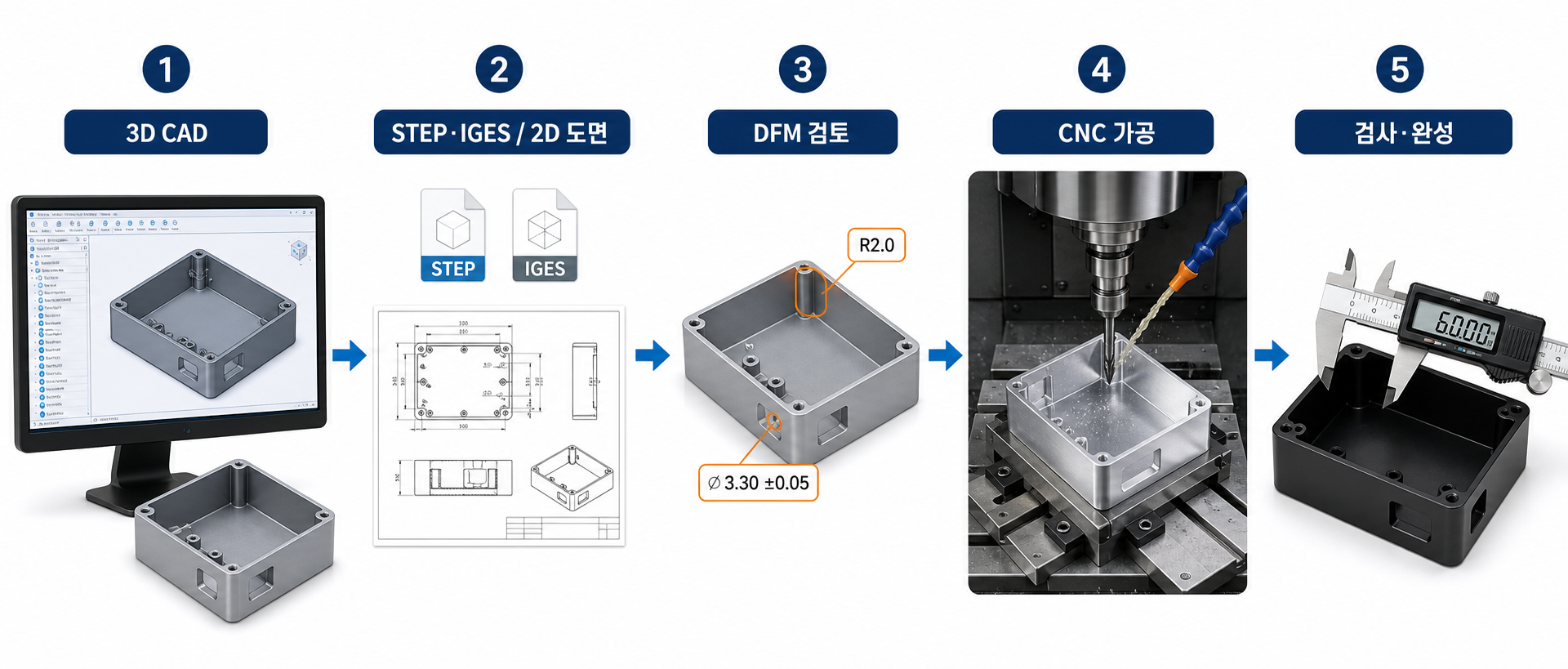

그림 1. 설계 파일부터 검사까지의 CNC 시제품 제작 흐름(AI 개념도)
| 빠른 확인 항목 | 외주 전 먼저 결정할 내용 |
|---|---|
| 부품의 검증 목적 | 외형·조립·강도·방열·정밀 치수 중 무엇을 확인할지 정리 |
| 가공 방식 | 각형 부품은 CNC 밀링, 회전 대칭 부품은 CNC 터닝을 우선 검토 |
| 설계 파일 | STEP 또는 IGES 3D 파일을 기본으로 준비하고 핵심 치수는 2D 도면에 표시 |
| 재료와 수량 | 재료 등급, 시제품 수량과 향후 양산 가능 수량을 구분 |
| 공차와 외관 | 기능상 중요한 공차와 표면 마감·색상·외관면을 명확히 지정 |
| 검사와 납기 | 필요한 검사 성적서, 측정 항목과 희망 납기를 함께 전달 |
CNC 가공이란 무엇인가요?
컴퓨터 수치 제어 가공(CNC machining)은 설계 데이터를 기준으로 절삭 공구가 소재를 제거하여 원하는 형상의 부품을 만드는 방식입니다. 여기서 CNC는 컴퓨터 수치 제어(Computer Numerical Control)를 뜻합니다. 시제품 개발에서 말하는 CNC 가공은 장비 자체를 구매하거나 운용하는 일이 아니라, 3차원 설계 파일과 도면을 제공해 케이스·브래킷·방열판 같은 구조 부품을 제작하는 서비스를 의미하는 경우가 많습니다.
CNC 가공은 실제 금속이나 엔지니어링 플라스틱을 사용하므로 조립성, 강도, 나사 체결, 방열과 표면 품질을 양산 재료에 가까운 조건에서 검증하기 좋습니다. 다만 모든 형상을 자유롭게 만들 수 있는 것은 아니며, 공구가 접근할 공간과 절삭 가능한 형상을 설계 단계에서 고려해야 합니다.
용어의 범위와 제조 현장에서의 쓰임은 CNC 의미에서 더 자세히 확인할 수 있습니다.
밀링과 터닝은 어떻게 다를까요?

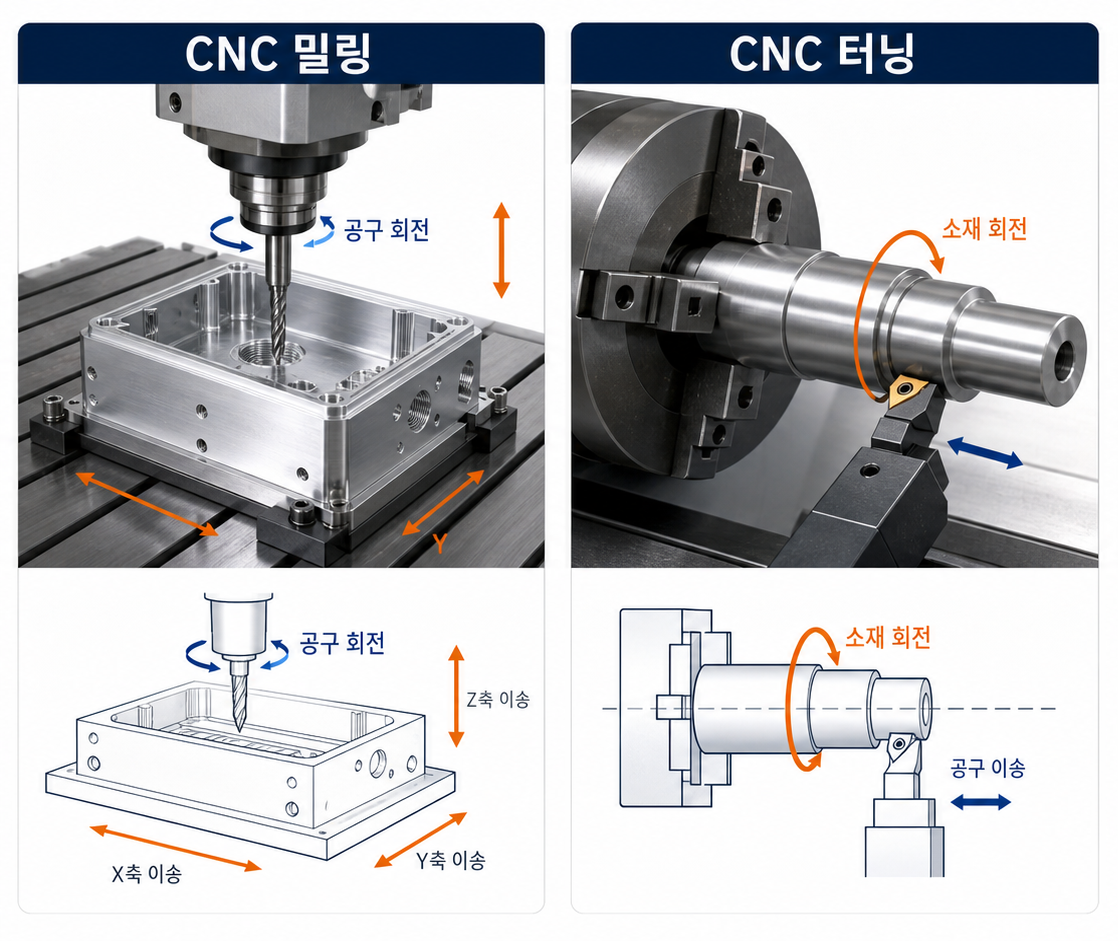

그림 2. CNC 밀링·터닝·라우팅의 가공 방식 비교(AI 개념도)
밀링 가공은 어떤 부품에 적합할까요?
컴퓨터 수치 제어 밀링(CNC milling)은 소재를 고정한 상태에서 회전 공구가 여러 방향으로 이동하며 재료를 제거합니다. 전자 시제품의 케이스, 평판, 브래킷, 방열 구조물처럼 평면·홈·홀·포켓이 조합된 각형 부품에 주로 사용됩니다. 여러 면을 가공할 수 있어 복잡한 조립 구조와 국부적인 정밀 치수를 구현하기에도 유리합니다. 같은 방식은 자동차용 하우징과 장착 브래킷, 의료 기기의 지지 구조와 정밀 플레이트 등에도 적용됩니다.
터닝 가공은 언제 선택할까요?
컴퓨터 수치 제어 터닝(CNC turning)은 소재를 회전시키고 절삭 공구를 이동해 원통 형상을 만듭니다. 샤프트, 핀, 부싱, 원형 스페이서처럼 중심축을 기준으로 대칭인 부품에 적합합니다. 각형 외관과 원통 형상이 함께 있다면 밀링과 터닝을 조합하거나, 더 적합한 공정을 제조 단계에서 검토할 수 있습니다. 자동차용 축 부품이나 의료 기기의 원통형 정밀 부품에도 같은 선택 기준을 적용할 수 있습니다.
CNC 라우팅은 밀링과 무엇이 다를까요?
CNC 라우팅은 회전 공구로 소재를 절삭한다는 점에서 밀링과 원리가 비슷하지만, 일반적으로 넓은 판재·플라스틱·복합재와 PCB 외형 가공에 활용됩니다. 장비 구조, 적용 재료와 비용 판단은 CNC 라우팅에서 확인할 수 있습니다.
| 구분 | CNC 밀링 | CNC 터닝 |
|---|---|---|
| 주요 운동 | 공구가 회전하고 소재는 고정 | 소재가 회전하고 공구가 이동 |
| 적합 형상 | 케이스, 플레이트, 브래킷, 방열판 | 샤프트, 핀, 부싱, 원형 스페이서 |
| 설계 특징 | 다방향 면, 홀, 포켓과 홈 | 회전 대칭 직경, 단차와 나사 |
| 선택 기준 | 각형 구조와 여러 면 가공 | 원통형 구조와 동심도 |
전자 시제품에서는 언제 CNC 가공이 필요할까요?

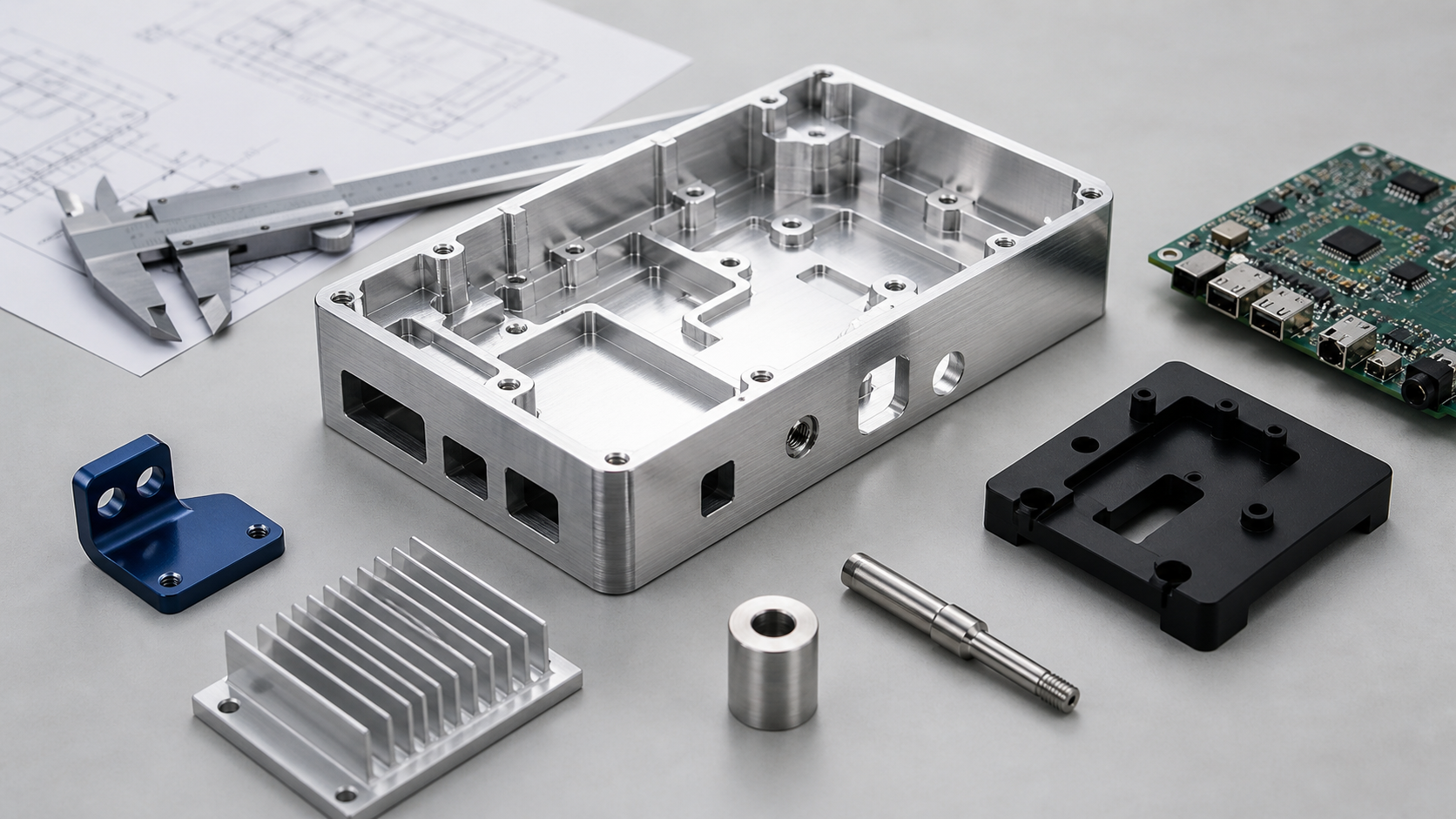

그림 3. 전자 시제품에 활용되는 CNC 가공 부품 예시(AI 생성 이미지)
PCB만으로 제품 기능을 완전히 검증하기 어려울 때 CNC 가공이 필요합니다. 예를 들어 보드와 커넥터 위치를 확인하는 케이스, 센서·카메라를 고정하는 브래킷, 고출력 부품의 열을 분산하는 알루미늄 방열 구조물, 전기 절연이 필요한 플라스틱 지그를 실제 치수로 제작할 수 있습니다.
특히 체결 홀, 포트 위치, 방열면의 평탄도와 외관 품질을 함께 확인해야 한다면 단순 목업보다 CNC 부품이 유용합니다. 반대로 외형 확인만 필요한 초기 콘셉트 모델이라면 3D 프린팅이 더 빠르고 경제적일 수 있습니다. 핵심은 ‘어떤 시험을 통과해야 하는가’를 먼저 정하는 것입니다.
시제품에는 어떤 재료를 많이 사용할까요?
| 재료 | 주요 특징 | 대표적인 시제품 용도 |
|---|---|---|
| 알루미늄 | 가볍고 가공성이 좋으며 열을 빠르게 확산 | 케이스, 브래킷, 방열판, 장비 프레임 |
| 아크릴(PMMA) | 투명성과 외관이 좋지만 충격과 나사 체결에 주의 | 투명 커버, 표시창, 광학 확인용 부품 |
| POM | 치수 안정성과 내마모성이 좋고 마찰이 낮음 | 기어, 슬라이더, 절연 지그, 정밀 기구 부품 |
| ABS | 가볍고 후가공이 쉬우며 일반 외장 시험에 적합 | 케이스, 조작부, 기능 확인용 플라스틱 부품 |
같은 재료 이름이라도 합금 또는 등급에 따라 강도, 가공성, 표면 처리 가능 여부가 달라집니다. 도면에는 ‘알루미늄’처럼 넓게 쓰기보다 필요한 재료 번호와 상태, 색상 및 표면 요구를 가능한 범위에서 명시하는 것이 좋습니다.
CNC 가공과 3D 프린팅 중 무엇을 선택할까요?
| 판단 기준 | CNC 가공 | 3D 프린팅 |
|---|---|---|
| 재료 상태 | 실제 판재·봉재를 절삭 | 적층용 수지·분말·필라멘트 사용 |
| 정밀도·표면 | 정밀 치수와 매끄러운 가공면에 유리 | 공정에 따라 적층 흔적과 편차 발생 |
| 형상 자유도 | 공구 접근과 내부 모서리에 제한 | 복잡한 내부 구조와 일체형 형상에 유리 |
| 초기 비용 | 가공 준비와 공구 경로가 비용에 영향 | 단순 소량 형상은 진입 비용이 낮을 수 있음 |
| 추천 목적 | 기능·조립·강도·열 시험 | 초기 외형·공간·개념 검증 |
두 방식은 경쟁 관계라기보다 개발 단계별 도구에 가깝습니다. 초기에는 3D 프린팅으로 크기와 사용성을 빠르게 확인하고, 설계가 안정되면 CNC 가공으로 실제 재료의 조립성·강도·방열 성능을 검증하는 방식도 효율적입니다.
설계할 때 어떤 DFM 기준을 확인해야 할까요?
내부 모서리는 왜 완전한 직각이 어려울까요?
회전 공구는 지름을 가지므로 밀링된 내부 모서리에는 반지름(R)이 남습니다. 조립 부품이 직각 모서리까지 들어가야 한다면 코너 릴리프, 더 큰 내부 R 또는 구조 변경을 검토해야 합니다. 일반적으로 내부 R을 넉넉하게 잡을수록 더 안정적인 공구를 사용할 수 있어 시간과 비용을 줄이기 쉽습니다.
모서리 형상과 모따기 치수·공구 선택은 CNC 챔퍼 가공에서 이어서 확인할 수 있습니다.
벽과 홈은 얼마나 얇고 깊게 만들 수 있을까요?
얇은 벽은 절삭력과 열 때문에 진동하거나 변형될 수 있고, 깊고 좁은 홈은 공구 접근과 칩 배출이 어렵습니다. 최소 벽 두께와 홈의 폭·깊이는 재료, 부품 크기와 요구 공차에 따라 달라지므로 고정된 숫자 하나보다 제조 가능성을 함께 검토해야 합니다.
도면에는 무엇을 표시해야 할까요?
3차원 CAD 파일과 함께 재료 등급, 핵심 공차, 나사 규격, 표면 거칠기, 표면 처리, 외관 기준과 검사 기준을 전달하는 것이 좋습니다. 모든 치수에 엄격한 공차를 지정하면 불필요한 공정과 비용이 늘 수 있으므로 실제 기능에 중요한 치수만 구분합니다.
설계 파일을 실제 가공 데이터로 준비하는 과정은 CAD-CNC 변환을 참고할 수 있습니다.
가공 후 외관과 기능에 맞는 마감을 정하려면 CNC 표면 마감을 함께 살펴보는 것이 좋습니다.
CNC 가공의 장점과 한계는 무엇일까요?
장점은 실제 재료로 정밀한 기능 부품을 만들 수 있고, 설계 수정 후 다시 제작하기 쉬우며, 적은 수량에서도 금형 없이 검증할 수 있다는 점입니다. 조립, 나사 체결, 열전달과 외관을 동시에 확인해야 하는 전자 시제품에 특히 유용합니다.
한계도 분명합니다. 공구가 닿지 않는 내부 구조, 지나치게 깊은 홈과 얇은 벽은 제작이 어렵고, 복잡한 형상과 엄격한 공차는 가공 시간과 비용을 늘립니다. 따라서 처음부터 가장 높은 정밀도를 요구하기보다 기능에 필요한 기준과 일반 치수를 구분하는 것이 중요합니다.
처음 검토할 때 무엇부터 준비하면 될까요?
| 확인 | 준비 항목 | 제조업체에 전달할 내용 |
|---|---|---|
| ☐ | 3D 설계 파일 | STEP 또는 IGES 형식의 최종 형상 데이터 |
| ☐ | 2D 도면 | 핵심 공차, 나사, 표면 거칠기와 검사 기준 |
| ☐ | 재료 사양 | 재료명뿐 아니라 합금·등급·열처리 상태까지 명시 |
| ☐ | 수량과 일정 | 시제품 수량, 예상 반복 제작 수량과 희망 납기 |
| ☐ | 핵심 공차 | 조립과 기능에 영향을 주는 치수만 우선 지정 |
| ☐ | 표면 마감 | 아노다이징·도금·도장 여부, 색상과 외관면 |
| ☐ | 조립 정보 | 체결 부품, 인서트, 맞물림 부품과 간섭 조건 |
| ☐ | 검사 요구 | 측정 대상 치수, 성적서와 외관 허용 기준 |
| ☐ | 사용 환경 | 하중, 온도, 절연, 방열 등 실제 사용 조건 |
아직 확정되지 않은 항목은 공란으로 두기보다 ‘검토 필요’라고 표시하면 제조 가능성 검토 과정에서 대안을 논의하기 쉽습니다.
CNC 가공은 정밀 시제품의 구조, 조립과 기능을 실제 재료로 확인하는 데 유용한 제작 방식입니다. 밀링과 터닝의 차이, 재료 특성, 공구 접근성과 공차의 우선순위를 이해하면 불량과 불필요한 비용을 줄일 수 있습니다. 이후에는 재료별 설계, 공차, 표면 마감과 세부 DFM 기준을 주제별로 더 깊게 살펴볼 수 있습니다.
PCBgogo는 PCB 제작 외에도 전자 시제품에 필요한 CNC 가공 서비스를 준비하고 있습니다. 추후 정식 서비스가 오픈될 예정이며, 시제품 개발에 필요한 정확한 설계 기준과 기술 정보를 지속적으로 공유하겠습니다.
FAQ
CNC 가공 의뢰 시 STL 파일을 사용해도 괜찮나요?
STL은 3D프린팅에 적합한 파일 포맷이며 CNC 가공에는 권장하지 않습니다. STEP 또는 IGES 3D 파일을 기본으로 준비해야 합니다.
전자 시제품에는 밀링과 터닝 중 무엇을 더 많이 사용하나요?
케이스와 브래킷처럼 각형 구조가 많아 밀링이 널리 사용됩니다. 샤프트나 부싱처럼 회전 대칭인 부품은 터닝이 적합합니다.
CNC 가공은 금속에만 사용할 수 있나요?
아닙니다. 알루미늄 같은 금속뿐 아니라 아크릴, POM, ABS 등 다양한 엔지니어링 플라스틱도 가공할 수 있습니다.
CNC 가공과 3D 프린팅 중 어느 쪽이 더 정확한가요?
일반적으로 정밀 치수와 가공면은 CNC 가공이 유리하지만, 실제 결과는 장비·재료·형상과 요구 공차에 따라 달라집니다.
견적 전에 2차원 도면이 꼭 필요한가요?
3차원 파일만으로 형상을 확인할 수 있지만 핵심 공차, 나사, 표면 거칠기와 검사 기준을 명확히 전달하려면 2차원 도면을 함께 제공하는 것이 좋습니다.
