전자제품 제조에 종사하는 사람이라면 누구나 SMD와 SMT라는 용어를 금방 접하게 됩니다. 이들은 PCB 조립에서 자주 함께 언급되어 마치 같은 것을 가리키는 것처럼 보이기도 합니다. 하지만 이 둘은 프로세스의 서로 다른 측면을 설명합니다.

SMD(표면 실장 소자)는 납작한 금속 접점을 가진 실제 전자 부품 — 저항기, 커패시터, 트랜지스터, IC 등 — 을 의미합니다. SMT (표면 실장 기술)는 이러한 부품을 구멍을 뚫지 않고 PCB 표면에 직접 배치하고 납땜하는 제조 공정을 의미합니다. 이 글에서는 SMD와 SMT의 주요 차이점을 설명하여, 두 개념이 무엇이고 어떻게 함께 작동하며 왜 둘 다 현대 PCB 조립에 필수적인지 더 명확히 이해할 수 있도록 돕습니다.

SMD(표면 실장 소자)란 무엇인가?

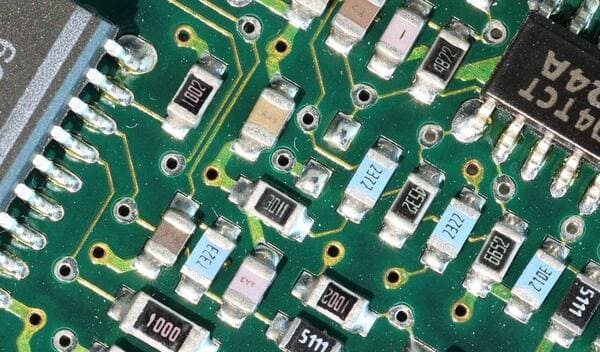

표면 실장 소자는 구멍을 뚫어 다리를 끼우는 대신 기판 표면에 평평하게 놓이고 구리 패드에 접합되도록 설계된 모든 전자 부품입니다. 와이어 리드 대신 SMD는 밑면이나 가장자리에 작은 금속 단자, 탭 또는 볼 모양의 접점을 사용합니다.

SMD는 방대한 범위의 부품 유형을 포괄합니다:

· 패시브 부품: 수동 부품 — 전류를 관리하고, 전하를 저장하며, 신호를 필터링하는 저항기, 커패시터, 인덕터.

· 디스크리트 소자: 개별 소자 — 스위칭 및 신호 제어용 다이오드, 트랜지스터, LED.

· IC 및 모듈: 집적회로 및 모듈 — 마이크로컨트롤러, 센서, 커넥터 및 기타 복잡한 패키지로, 작은 풋프린트에 고급 기능을 담습니다.

SMD 패키지는 스루홀 대응 부품보다 훨씬 작기 때문에, 오늘날의 전자기기 — 스마트폰, 웨어러블, IoT 센서  — 가 그토록 작아질 수 있었던 이유입니다.

SMT(표면 실장 기술)란 무엇인가?

표면 실장 기술은 SMD 부품을 PCB에 배치하고 납땜하는 조립 기술입니다. 이는 부품 리드를 뚫린 구멍에 밀어 넣고 기판 반대편에서 수동 납땜하던 구형 스루홀 방식을 대체했습니다.

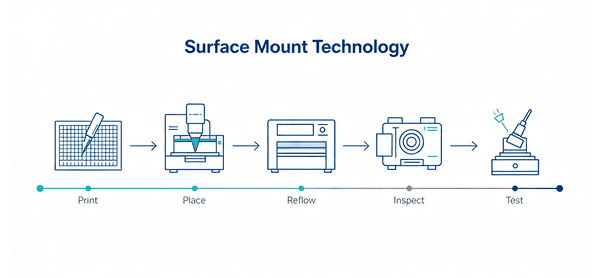

SMT는 자동화 장비와 반복 가능한 다단계 공정에 의존합니다:

1. 솔더 페이스트 인쇄: 스텐실을 통해 기판 패드에 솔더 페이스트를 인쇄합니다.

2. 부품 배치: 고속 픽앤플레이스 기계가 마이크론 수준의 정확도로 부품을 젖은 페이스트 위에 배치합니다.

3. 리플로우 납땜: 기판이 온도 제어 오븐을 통과하며 페이스트를 녹여 영구적인 납땜 접합부를 형성합니다.

4. 검사: 자동 광학 검사(때로는 X-ray)로 정렬, 극성, 납땜 품질을 확인합니다.

5. 테스트: 완성된 기판이 기능 및 전기 테스트를 거칩니다.

전체 공정이 자동화되어 있기 때문에, SMT 라인은 수동 조립보다 훨씬 적은 노동력과 오류로 시간당 수천 개의 부품을 배치할 수 있습니다.

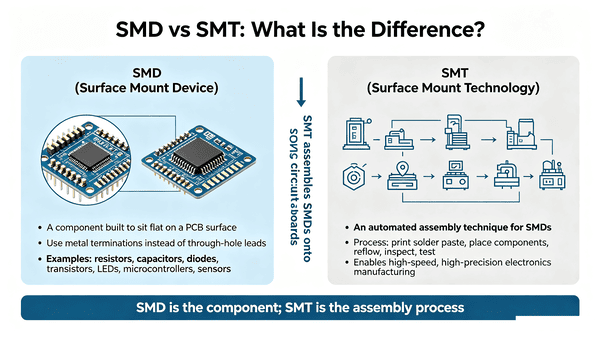

SMD vs SMT: 병렬 비교

두 용어가 혼동되는 이유

SMT 생산 라인은 거의 독점적으로 SMD 부품으로 운영되므로, 일상 대화에서 사람들은 종종 이 용어들을 동의어처럼 사용합니다 — 공장이 실제로는 SMD 부품을 조립하는데 "SMT를 한다"고 말하거나, 기술적으로는 SMD인 부품을 "SMT"라고 부르는 식입니다. 이러한 중첩은 이해할 만하지만, 전문적 맥락에서는 구분이 중요합니다: 공급업체의 SMT 역량은 조립 공정과 장비를 설명하는 반면, SMD 제공은 조달하거나 배치할 수 있는 부품을 설명합니다.

SMD와 SMT가 함께 작동하는 방식

실제 PCB 제조에서 이 두 개념은 경쟁 옵션이 아닌 분리할 수 없는 파트너입니다:

· 설계 엔지니어는 레이아웃을 작고 가벼우며 전기적으로 효율적으로 유지하기 위해 SMD 패키지를 선택합니다.

· PCB 조립 제공업체는 SMT 장비와 공정을 사용하여 이러한 SMD 부품을 기판에 빠르고 안정적으로 실장합니다.

· 함께, 이들은 스마트폰에서 의료 기기에 이르기까지 현대 전자기기가 의존하는 대량·저비용 생산을 가능하게 합니다.

어느 한 개념도 다른 하나 없이는 유용하지 않습니다: SMT 장비는 SMD 부품 없이는 조립할 것이 없고, SMD 부품은 SMT 공정 없이는 기판에 올라갈 방법이 없습니다.

주요 장점

SMT(공정)의 장점

· 훨씬 적은 수작업으로 자동화된 고속 조립 가능.

· 더 높은 밀도를 위해 기판 양면에 부품 배치 지원.

· 더 짧은 상호 연결이 특히 고주파에서 신호 무결성을 향상.

· 수동 스루홀 조립 대비 일관성과 수율 개선.

SMD(부품)의 장점

· 훨씬 작은 풋프린트로 소형·경량 제품 가능.

· 평평한 기판 실장 접점 덕분에 더 나은 열 성능.

· 짧은 리드가 전기적 손실을 줄여, SMD가 RF 및 고속 회로에 적합.

· 방대한 범위의 패키지 유형과 기능으로 제공.

이 구분이 중요한 이유

이것은 단순한 어휘 연습이 아닙니다 — 두 용어를 혼동하면 실제 지연, 잘못된 견적, 설계 실수로 이어질 수 있습니다. 이 구분이 실제로 작용하는 지점은 다음과 같습니다.

1. 정확한 PCB 조립 견적 받기

견적을 요청할 때, 계약 제조업체는 SMT 공정 — 스텐실 설정, 기계 시간, 배치 수, 리플로우 횟수 — 을 SMD 부품 자체와 별도로 책정하며, 부품은 일반적으로 BOM(부품 목록)을 통해 견적되거나 조달됩니다. 조립 인건비를 포함할 것으로 기대하며 "SMD 견적"을 요청하거나, 부품 비용을 포함할 것으로 기대하며 "SMT 견적"을 요청하면 불일치하는 숫자를 받게 됩니다. 견적이 조립만, 부품만, 또는 둘 다를 포함하는지 항상 확인하십시오.

2. SMD와 스루홀(THT) 부품 중 선택

SMD를 조사할 때 자주 나오는 후속 질문은, 구형 스루홀(THT) 부품보다 항상 더 나은 선택인지입니다. 실제로는 두 가지가 서로 다른 작업에 선택됩니다:

· 크기, 높은 부품 밀도, 자동화된 대량 생산이 우선일 때는 SMD를 사용하십시오.

· 부품이 기계적 응력이나 진동을 견뎌야 하거나(커넥터, 대형 커패시터, 터미널 블록), 수동 납땜되거나 자주 재작업될 때는 스루홀을 사용하십시오.

많은 기판은 둘을 혼합합니다: 대부분의 소형 부품은 SMD로, 소수의 견고하거나 사용자 접점 부품은 THT로.

3. 비용과 리드 타임 추정

SMT 조립은 픽앤플레이스 기계가 수동 납땜보다 훨씬 빠르게 작동하기 때문에 대량 생산 시 개당 비용이 저렴하지만, 초기 설정 비용(스텐실, 기계 프로그래밍)이 더 높습니다. 이는 SMT가 중대형 생산 실행에 매우 비용 효율적이지만, 단 몇 개의 기판만 있는 일회성 프로토타입의 경우 일부 제조업체는 전체 SMT 라인을 가동하는 대신 SMD 부품을 수동 배치할 수 있다는 의미입니다 — 소량만 주문하는 경우 문의해 볼 가치가 있습니다.

4. 패키지 크기와 수동 조립 난이도

모든 SMD 부품이 동일하게 작업하기 쉬운 것은 아닙니다. 0402나 0201과 같은 패시브 패키지(인치의 100분의 1 단위)는 극히 작아서 확대경과 정밀 팁 인두 또는 열풍 리워크 스테이션 없이는 수동 배치나 납땜이 어렵습니다. 프로젝트에 기계 조립보다 수동 프로토타이핑이 포함된다면, 더 큰 SMD 패키지(0805, 1206)나 리드형/스루홀 대안을 선택하여 시간을 절약하고 불량을 줄이는 것이 좋습니다.

5. 공장이나 공급업체와 명확히 소통하기

올바른 용어를 사용하면 역량 논의 시 혼란을 방지할 수 있습니다: 공장이 "SMT를 하는지" 묻는 것은 실제로 그들의 배치 장비, 리플로우 오븐, 검사 공정에 관한 것이지 — 어떤 부품을 재고로 보유하는지가 아닙니다. 부품이 "SMD"인지 묻는 것은 물리적 패키지에 관한 질문으로, 누가 조립할지와 무관합니다. 이 둘을 분리하여 유지하면 공급업체와의 기술 대화가 더 빠르고 오류가 적어집니다.

요약

SMD와 SMT는 동일한 퍼즐의 서로 다르지만 긴밀하게 연결된 두 조각을 설명합니다. SMD는 부품 — 표면 실장용으로 설계된 저항기, 커패시터, 칩 — 입니다. SMT는 그러한 부품을 정확하고 대규모로 기판에 올리는 공정입니다. 함께, 이들은 사실상 모든 현대 전자제품 제조의 기반을 이루며, 기기를 더 작고, 더 빠르고, 더 저렴하게 생산할 수 있게 합니다.

참고로, 첨단 SMT 생산 라인, 고정밀 픽앤플레이스 장비, 모든 단계에서의 엄격한 AOI 및 X-ray 검사를 통해, PCBgogo는 프로토타입 몇 개를 주문하든 전체 생산으로 확장하든 SMD 및 스루홀 부품 모두에 대해 일관되고 고품질의 SMT 조립을 제공합니다.

설계를 완성된 기판으로 전환할 준비가 되셨나요? 지금 파일을 업로드하고 PCBgogo에서 즉시 PCB 조립 견적 을 받아보세요. 전문 SMT 역량이 만드는 차이를 직접 확인하십시오.

자주 묻는 질문

SMD와 SMT는 같은 것인가요?

아니요. SMD는 물리적 부품(예: 평평한 접점을 가진 저항기나 IC)이고, SMT는 그 부품을 PCB에 실장하는 공정입니다. 두 용어는 관련되어 있지만 상호 교환할 수 없습니다.

SMD와 SMT 중 어느 것이 더 나은가요?

하나는 부품이고 다른 하나는 공정이므로, 이는 공정한 비교가 아닙니다. 일반적으로 SMD 부품은 소형, 대량 전자기기에 스루홀 부품보다 선호되며, SMT는 속도와 일관성 면에서 수동 스루홀 조립보다 선호됩니다.

SMD 부품을 손으로 납땜할 수 있나요?

네, 특히 0805나 1206 같은 대형 패키지나 가시적 리드가 있는 IC(SOIC, QFP)는 가능합니다. 매우 작은 패키지(0402, 0201)나 리드리스 칩 패키지(QFN, BGA )는 손으로 신뢰성 있게 납땜하기 어렵거나 비현실적이며, SMT 장비를 사용한 리플로우가 가장 좋습니다.

SMT와 SMD는 각각 무엇의 약자인가요?

SMT는 Surface Mount Technology(조립 공정)의 약자입니다. SMD는 Surface Mount Device(부품)의 약자입니다.

SMD가 스루홀(THT)보다 저렴한가요?

SMD 부품 자체는 종종 개당 더 저렴하고 기판 공간을 덜 차지하며, SMT 조립은 자동화 덕분에 대량 생산 시 더 저렴합니다. 그러나 THT는 매우 적은 수량, 재작업이 많은 프로토타입, 또는 추가적인 기계적 강도가 필요한 부품에 더 경제적일 수 있습니다.
