긴급 PCB 제작에서 줄이면 안 되는 공정 단계는 무엇일까요?

서론：‘긴급 제작’이라는 말은 공정을 몇 단계 건너뛴다는 뜻처럼 들릴 수 있습니다. 실제로는 생산 대기 순서를 앞당기고, 승인과 공정 간 이송 시간을 줄이며, 표준화된 조건을 사용해 전체 리드타임을 압축하는 방식에 가깝습니다. 자료 검토·회로 형성·압착·도금·경화·검사를 무리하게 생략하면 빠른 출하가 아니라 재제작으로 이어집니다. 이 글은 PCB 긴급 제작에서 반드시 유지해야 할 단계와 현실적으로 단축 가능한 시간을 분리해 설명합니다.

긴급 제작은 어디에서 빨라지는 걸까요?

PCB 생산 시간은 장비가 실제로 가공하는 시간과 공정 사이에서 기다리는 시간으로 나눠 볼 수 있습니다. 긴급 주문은 주로 대기열 우선 배정, 승인 회신 단축, 표준 재료 사용과 공정 간 즉시 이송으로 빨라집니다. 반면 화학 반응, 수지 경화, 적층 압착과 전기적 검증에는 보드 구조에 맞는 공정 조건이 필요합니다.

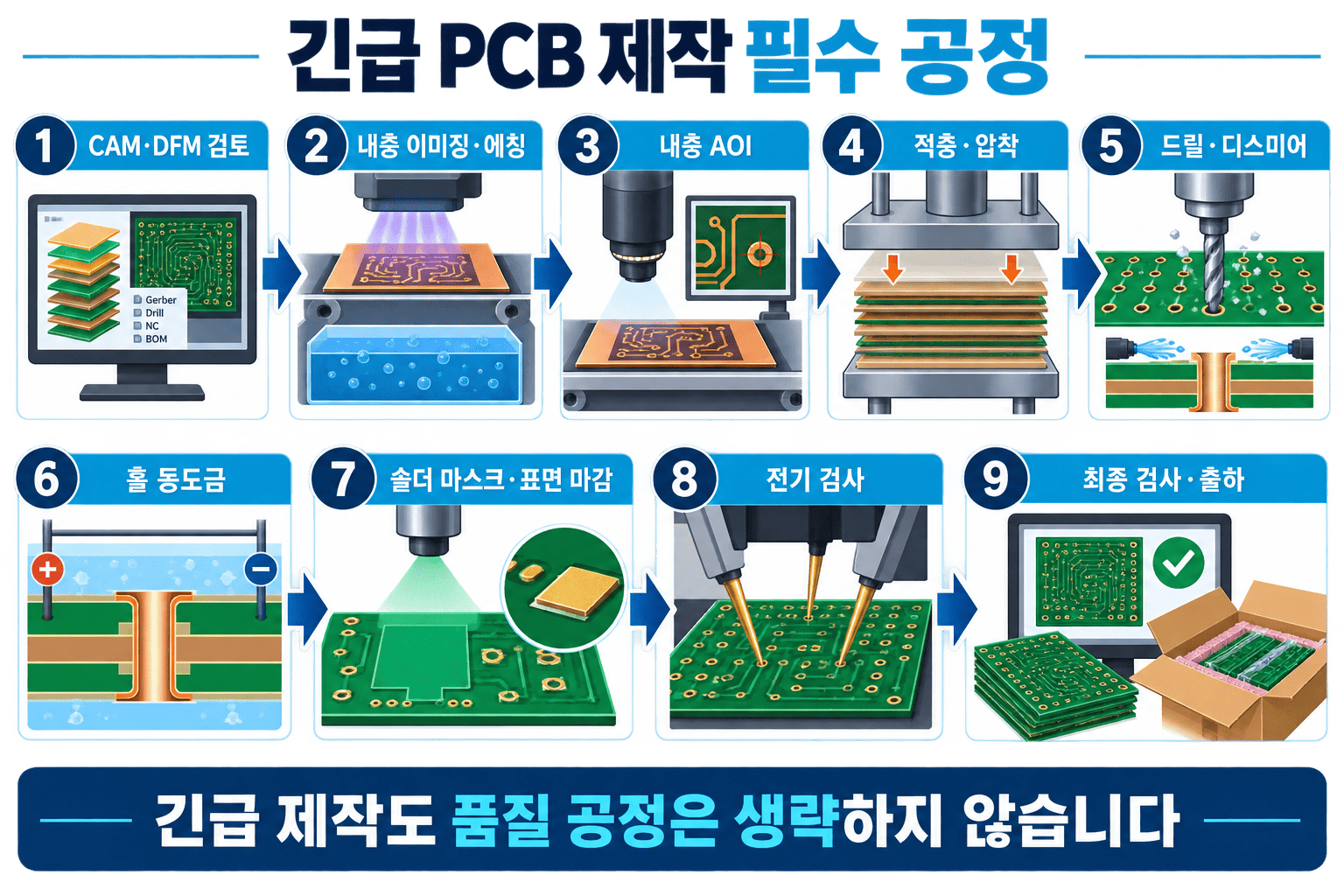

생산 전에 자료 심사를 왜 생략하면 안 될까요?

CAM 검토는 단순 파일 열기가 아닙니다

CAM 단계에서는 Gerber와 NC Drill의 레이어 수, 원점, 외형, 홀 속성, 선폭·간격과 패널 조건을 제조 데이터로 변환합니다. 4층이라고 주문했는데 내부층 파일이 2개가 아니거나, 비도금 홀과 도금 스루 홀이 섞여 있으면 생산 경로를 확정할 수 없습니다. 설계 의도를 추측해 수정하면 회로 기능이나 조립 치수가 달라질 수 있으므로 승인 없이 넘어가서는 안 됩니다.

DFM은 재작업을 막는 첫 번째 검사입니다

최소 선폭·간격, 환형 링, 보드 가장자리 이격, 솔더 마스크 댐과 적층 조건은 제조 능력 안에 있어야 합니다. 이 단계에서 발견한 위반을 수정하는 데는 파일 한 번이 필요하지만, 에칭이나 드릴 이후 발견하면 생산 패널 전체를 다시 시작해야 할 수 있습니다.

검토 항목을 미리 확인하려면 PCB DFM 체크포인트를 참고할 수 있습니다.

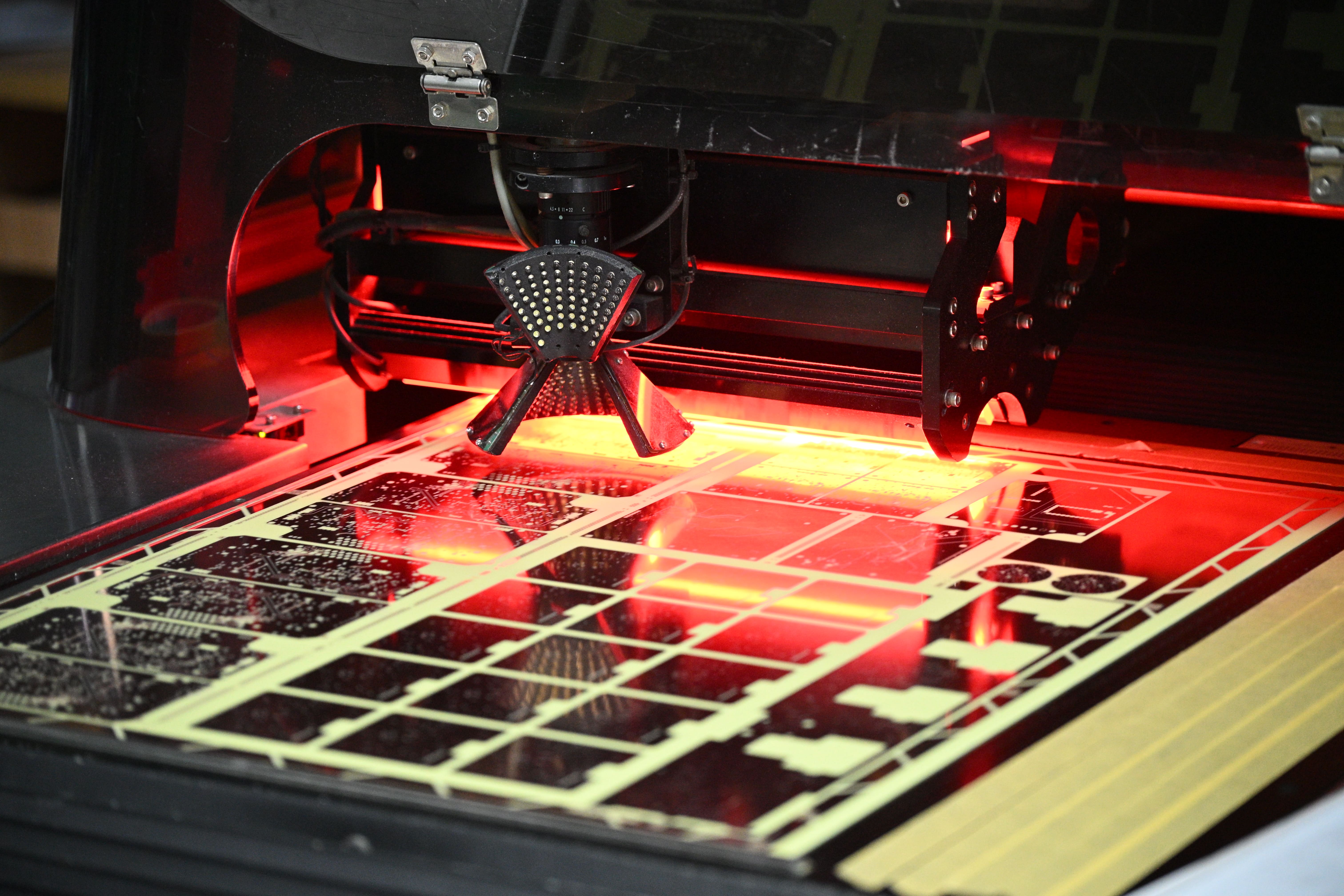

회로 형성과 내층 AOI는 왜 필요한가요?

이미징과 에칭은 설계된 동박 패턴을 실제 회로로 만드는 단계입니다. 에칭 부족은 불필요한 동박을 남겨 단락 위험을 만들고, 과도한 에칭은 가는 선폭과 패드 연결부를 약하게 할 수 있습니다. 다층 PCB는 압착 뒤 내부 회로를 눈으로 확인하기 어려우므로, 내층 상태에서 자동 광학 검사(AOI)로 기준 이미지와 패턴을 비교하는 과정이 중요합니다.

AOI가 있어도 전기 검사가 필요한 이유는 무엇일까요?

AOI는 형상 차이와 외관 결함을 찾는 검사이고 전기 검사는 네트리스트 기준으로 개방·단락을 확인합니다. 광학적으로 정상처럼 보이는 미세 연결 이상이나, 반대로 이미지 차이는 있어도 전기 기능에 영향이 없는 경우가 있으므로 두 검사는 같은 역할이 아닙니다.

검출 방식과 적용 범위는 AOI 검사 자료에서 더 자세히 확인할 수 있습니다.

적층·드릴·도금 시간은 왜 마음대로 줄일 수 없을까요?

다층 적층에는 정해진 열과 압력 조건이 필요합니다

다층 보드는 코어와 프리프레그를 정렬하고 열과 압력을 가해 결합합니다. 가열·가압·냉각 조건은 사용 수지와 적층 구조에 맞춰야 합니다. 냉각이 충분하지 않은 상태에서 다음 공정으로 이동하면 기판 휨이나 치수 안정성에 영향을 줄 수 있어, 단순히 장비 시간을 절반으로 줄이는 방식은 적합하지 않습니다.

홀 도금은 연결 신뢰성을 만드는 단계입니다

드릴 뒤에는 홀 벽의 잔사를 제거하고, 비전도성 수지 벽에 구리층을 형성한 뒤 필요한 도금 두께를 확보합니다. 도금 시간이 부족하거나 전류 분포가 불균일하면 홀 벽 구리가 얇아져 열 사이클과 조립 과정에서 연결 신뢰성이 떨어질 수 있습니다. 블라인드 비아나 고종횡비 홀은 일반 스루 홀보다 별도 검토가 더 필요합니다.

솔더 마스크와 표면 마감은 왜 건너뛸 수 없을까요?

솔더 마스크는 노출될 패드만 남기고 회로를 보호하며, 인쇄·노광·현상 뒤 경화 조건을 거칩니다. 경화가 부족하면 조립 열에 견디지 못하거나 접착력과 내화학성이 낮아질 수 있습니다. 표면 마감은 노출 동박의 산화를 억제하고 납땜 가능한 표면을 만듭니다. HASL, ENIG, OSP 등 선택에 따라 공정 경로가 달라지므로 재고와 설비 일정까지 포함해 긴급 가능 여부를 확인해야 합니다.

전기 검사와 출하 검사는 무엇을 확인할까요?

전기 검사는 회로 연결성을 확인합니다

플라잉 프로브나 전용 치구 검사는 설계 네트리스트와 완성 회로를 비교해 의도하지 않은 개방과 단락을 찾습니다. 검사 방식은 수량, 패드 접근성, 보드 구조와 반복 주문 여부에 따라 달라질 수 있지만, 긴급이라는 이유만으로 연결성 확인 자체를 제거하는 것은 품질 위험을 키웁니다.

검사 방식의 차이는 PCB 전기 검사 안내에서 확인할 수 있습니다.

출하 검사는 전기 기능 외 조건을 확인합니다

최종 단계에서는 보드 크기와 두께, 홀, 표면 마감, 솔더 마스크, 실크, 수량과 포장 상태를 주문 조건과 대조합니다. 전기 검사를 통과해도 외형 치수, 오염, 긁힘, 휨 또는 표기 오류가 조립을 막을 수 있기 때문입니다. 요구한 검사 성적서와 로트 추적 정보가 실제 출하품과 연결되는지도 이때 확인해야 합니다.

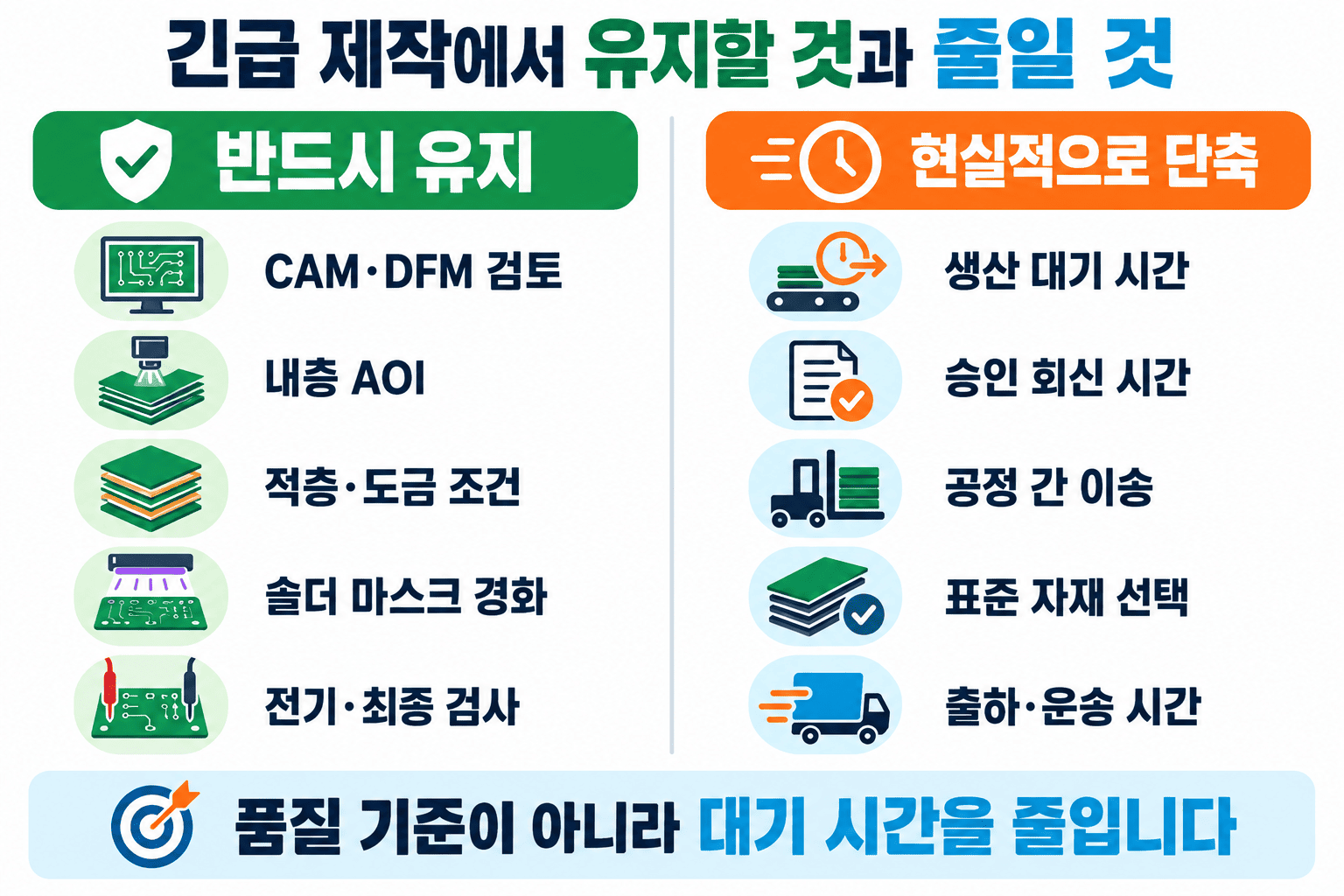

그렇다면 실제로 줄일 수 있는 시간은 무엇일까요?

첫째, 표준 FR-4·표준 두께·보유 표면 마감처럼 재고와 공정이 준비된 조건을 선택할 수 있습니다. 둘째, 한 개의 최종 리비전과 완전한 제작 사양을 제출해 질문 왕복을 줄일 수 있습니다. 셋째, DFM 질문의 승인 담당자와 회신 가능 시간을 미리 정할 수 있습니다. 넷째, 생산 슬롯과 공정 간 이송을 우선 배정하고 출하 뒤 빠른 운송을 선택할 수 있습니다. 이 네 가지는 검사 기준을 낮추지 않고도 납기를 줄이는 방법입니다.

긴급 제작을 승인하기 전에 무엇을 물어볼까요?

빠른 일정이 필요하다고 해서 모든 공정을 자세히 지정할 필요는 없습니다. 대신 제조사가 어떤 단계를 유지하고 어디에서 시간을 절감하는지, 보드 구조에 따른 추가 압착·도금·검사가 일정에 포함됐는지를 확인하면 됩니다.

검사 체계를 전체적으로 확인하려면 PCB 품질 검사 내용을 참고하세요.

PCBgogo - 공정은 유지하고 대기 시간을 줄이는 긴급 PCB 제작
최종 데이터와 검사 요구를 먼저 확정하면 공정을 생략하지 않고도 가능한 제작 일정과 출하 조건을 검토할 수 있습니다.  제작 일정 확인 >

자주 묻는 질문(FAQ)

Q1. PCB 긴급 제작은 검사 단계를 줄여서 빨라지는 건가요?

A1. 아닙니다. 일반적으로 생산 대기, 승인 회신, 공정 간 이송과 물류 시간을 줄이는 방식입니다. 필요한 검사 범위는 보드 구조와 주문 조건에 따라 유지해야 합니다.

Q2. 긴급 PCB 제작에서도 내층 AOI가 필요한가요?

A2. 다층 PCB는 압착 후 내부 회로를 직접 확인하기 어려우므로 내층 상태의 AOI가 중요합니다. 실제 적용 범위는 층수와 제조 공정에 따라 확인해야 합니다.

Q3. 전기 검사를 생략하면 하루를 줄일 수 있나요?

A3. 일정이 줄어 보일 수 있지만 개방·단락 결함이 조립 단계로 넘어갈 위험이 커집니다. 검사 방식과 보고서 범위를 조정할 수 있는지는 견적 전에 협의하되 연결성 검증 자체의 필요성을 먼저 판단해야 합니다.

Q4. 솔더 마스크 경화 시간을 짧게 해도 괜찮나요?

A4. 경화 조건은 잉크와 공정 사양에 맞아야 합니다. 임의 단축은 접착력, 내화학성과 조립 열 내성에 영향을 줄 수 있으므로 생산 우선순위나 이송 시간을 줄이는 편이 안전합니다.

Q5. Quick Turn PCB 공정 리스크를 줄이는 가장 현실적인 방법은 무엇인가요?

A5. 표준 자재와 공정을 선택하고 최종 파일을 동결한 뒤, DFM 질문에 즉시 답할 담당자를 정하세요. 검사 요구와 납기 기준도 견적 전에 확정해야 합니다.
