LED 알루미늄 PCB 설계에서 자주 발생하는 7가지 실수

먼저 보는 결론: 제작 전에 확인할 7가지 실수

1. 열전도율 숫자만 보고 절연층을 선택합니다

열전도 절연층은 동박과 알루미늄 베이스를 전기적으로 분리하면서 열을 아래로 전달합니다. 열전도율이 높아도 절연층이 두껍거나 유효 접촉 면적이 작으면 전체 열저항은 커질 수 있습니다. 반대로 방열만 생각해 지나치게 얇게 지정하면 절연내력과 제조 여유가 부족해질 수 있습니다. 소재 데이터의 단일 숫자가 아니라 두께, 절연 요구와 실제 열 경로를 함께 지정해야 합니다.

2. 방열 패드와 동박 면적을 충분히 확보하지 않습니다

LED 패키지에서 기판으로 열이 넘어가는 첫 지점은 방열 패드입니다. 패드와 주변 동박 면적이 작으면 열이 좁은 구간에 집중되어, 높은 열전도율의 알루미늄 기판을 사용해도 효과가 제한됩니다. 부품 제조사의 권장 랜드 패턴을 기준으로 패드를 설계하고, 전기적 간격을 해치지 않는 범위에서 동박 확산 면적을 확보해야 합니다.

3. LED를 한곳에 너무 가깝게 배치합니다

LED를 좁은 구역에 밀집하면 인접 LED의 열이 서로 영향을 주는 열결합이 발생합니다. 그 결과 중앙 LED의 접합부 온도가 가장 높아지고 밝기, 색상과 수명 편차가 커질 수 있습니다. 광학 요구를 유지하면서 열원을 분산하고, 고출력 배열은 시제품 제작 전에 열분포를 검토해야 합니다.

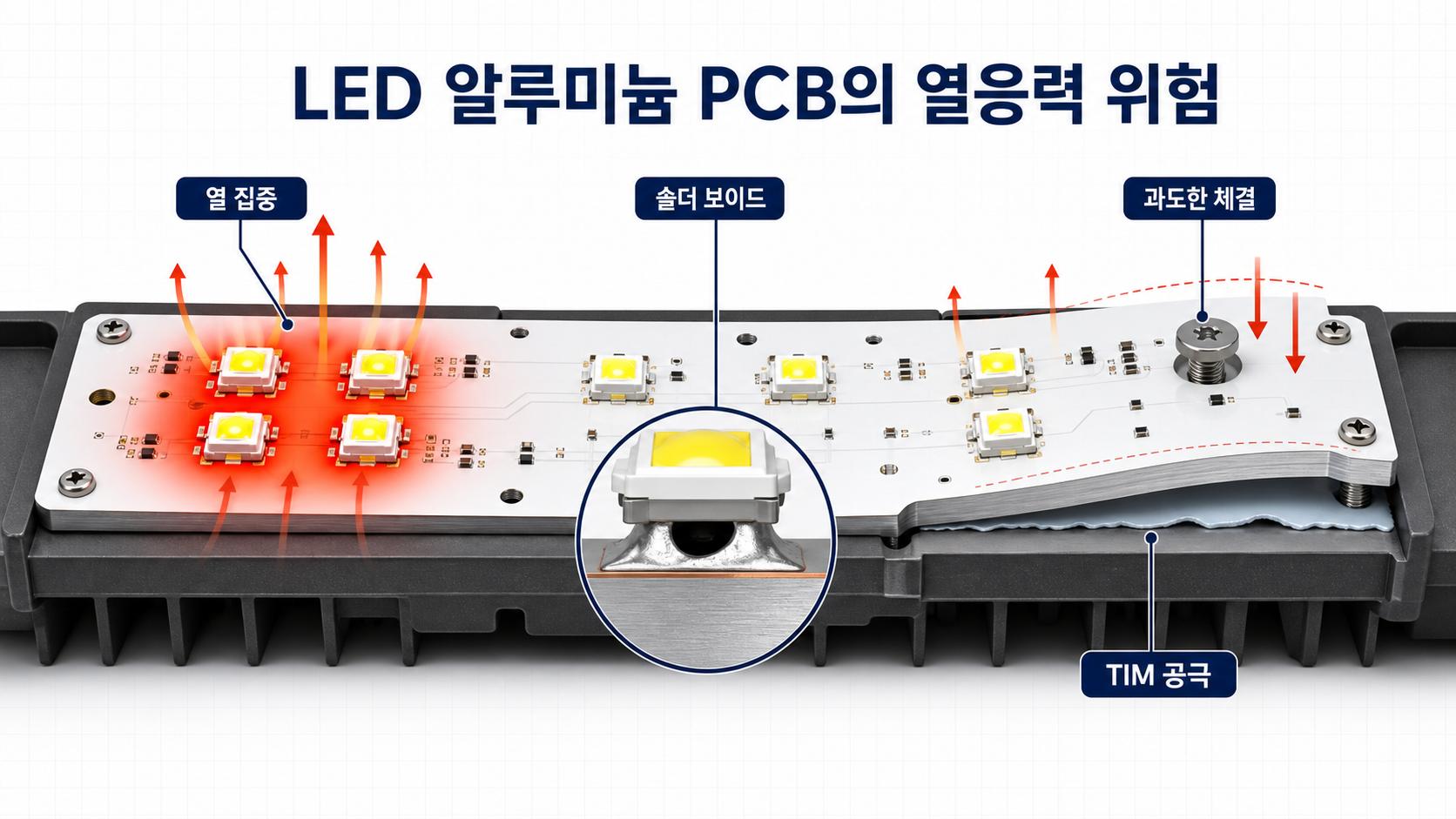

그림 1. LED 알루미늄 PCB의 열응력 위험(AI 기반 개념도, 실제와 차이가 있을 수 있음)

4. 정전류 구동과 전류 패턴의 발열을 간과합니다

LED는 전압 변화와 온도 상승에 따라 전류가 달라질 수 있으므로 적절한 정전류 구동이 필요합니다. 드라이버, 저항과 고전류 패턴도 열을 발생시키며, 선폭이나 완성 동박 두께가 부족하면 전압 강하와 추가 온도 상승이 생깁니다. LED 정격만 합산하지 말고 드라이버 손실과 전류 경로까지 함께 계산해야 합니다.

5. 솔더 보이드가 열 경로를 막는 문제를 놓칩니다

방열 패드 아래 솔더 보이드가 많으면 LED와 기판 사이의 실제 접촉 면적이 줄어 국부 과열이 발생합니다. 패드 면적만 키우는 것으로는 해결되지 않으므로 스텐실 개구 분할, 솔더량과 리플로우 조건을 함께 조정해야 합니다. 고출력 제품은 초도품에서 엑스선 검사(X-ray inspection)로 보이드 분포를 확인하는 것이 좋습니다.

6. 알루미늄 PCB와 히트싱크의 접촉을 마지막에 결정합니다

알루미늄 PCB 뒷면과 히트싱크 사이에 공극이 생기면 접촉 열저항이 크게 증가합니다. 열 계면 재료(TIM)가 너무 두껍거나 나사 압력이 고르지 않으면 방열이 나빠지고, 과도한 체결은 온도 변화 때 기판 휨과 솔더 접합부 피로를 키울 수 있습니다. 평탄도, TIM 두께, 나사 위치, 체결 토크와 열팽창 여유를 하나의 구조로 검토해야 합니다.

7. 실제 사용 조건에서 온도를 검증하지 않습니다

실제 조명은 밀폐 등기구, 높은 주변 온도, 반복 점등과 전원 변동 조건에서 사용될 수 있습니다. 상온에서 잠깐 켜 본 결과나 이상적인 열해석만으로는 열평형 온도와 장기 신뢰성을 판단하기 어렵습니다. 최고 주변 온도와 최대 출력에서 충분히 안정화한 뒤 LED 주변, 기판 뒷면과 히트싱크 온도를 측정하고 예상 결과와 비교해야 합니다.

알루미늄 기판의 제작 가능 범위는 PCB 알루미늄 PCB 제조 능력 페이지에서 확인할 수 있습니다. 열 경로 전체를 점검하려면 PCB 열관리 가이드도 함께 참고하세요.
