샘플 PCB와 소량 생산 PCB가 달라지는 이유는 무엇일까요?

서론：PCB 샘플 제작에서 정상 동작한 보드를 소량으로 다시 주문했는데 색상, 두께 또는 납땜 결과가 조금 다르면 곧바로 불량이라고 느끼기 쉽습니다. 그러나 일부 차이는 재료와 공정의 정상 편차일 수 있고, 일부는 제품 성능을 바꾸는 중요한 변경입니다. PCB 시제품 양산 차이를 판단할 때는 ‘샘플과 똑같이 보이는가’보다 어떤 파라미터가 기능과 조립에 영향을 주는지 먼저 구분해야 합니다.

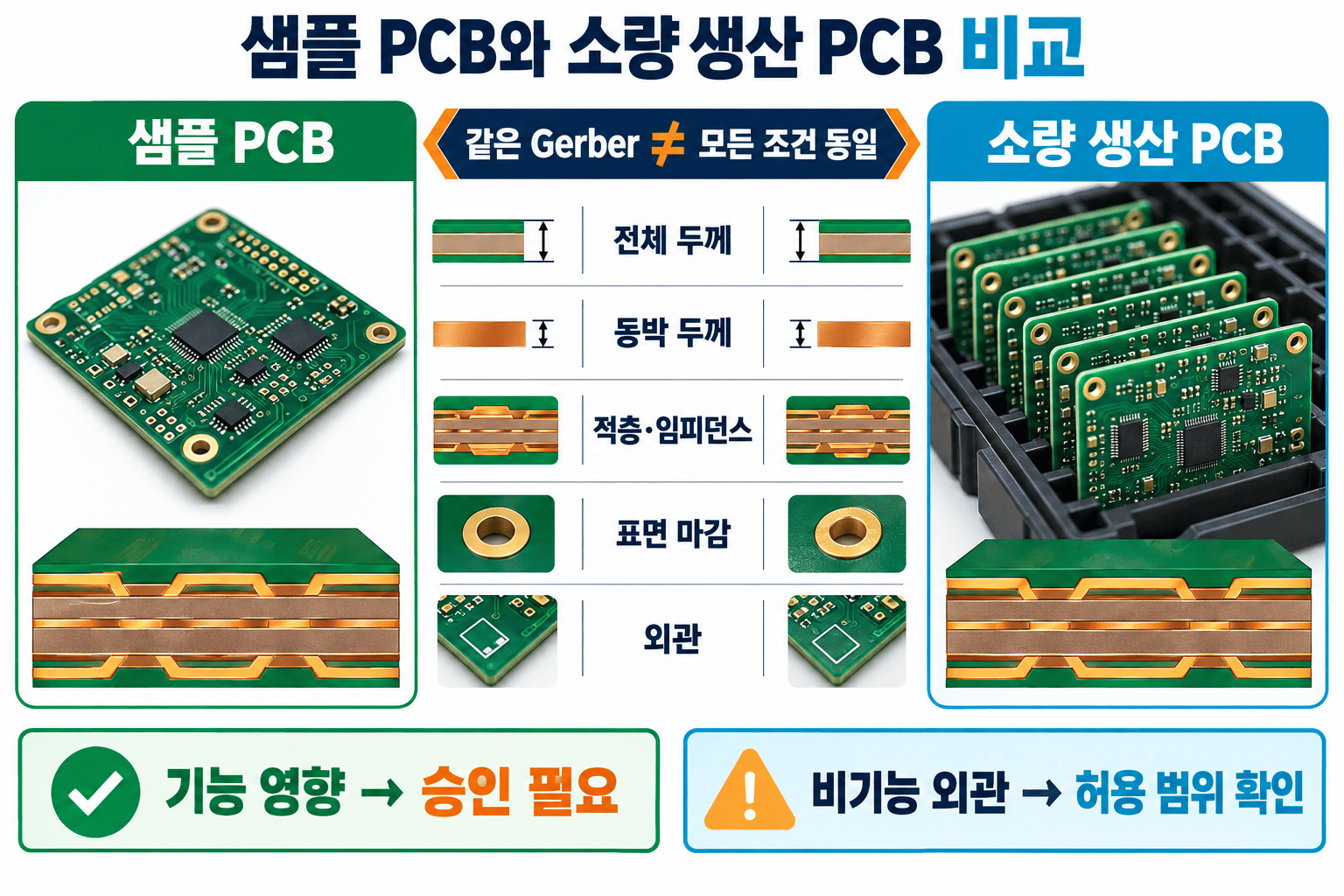

같은 설계 파일인데 왜 결과가 달라질까요?

거버 파일은 회로 형상과 레이어 정보를 정의하지만, 실제 완성품은 기판 재료, 적층 조합, 압착, 도금, 식각, 표면 마감과 경화 공정을 거쳐 만들어집니다. 같은 거버를 사용해도 재료 로트와 생산 패널, 설비 조건이 달라지면 허용 범위 안에서 수치와 외관이 달라질 수 있습니다.

승인 샘플은 색상 기준만으로 사용하면 안 됩니다. 회로 리비전, 재료, 적층, 두께, 표면 마감과 핵심 치수를 승인 기록에 함께 남겨야 합니다.

기판 두께는 왜 달라질 수 있을까요?

전체 두께는 재료 한 장의 두께가 아닙니다

다층 PCB의 전체 두께는 코어, 프리프레그, 동박, 솔더 마스크와 압착 결과가 합쳐진 값입니다. 예를 들어 1.6 mm라는 주문값은 목표 공칭값이며 실제 허용오차는 보드 구조와 제조 규격에 따라 정해집니다. 커넥터 삽입부나 얇은 케이스처럼 높이 여유가 작다면 ‘1.6 mm’만 적지 말고 기능상 허용 가능한 상·하한을 도면에 표시해야 합니다.

전체 두께의 구성과 선택 기준은 표준 PCB 두께 가이드에서 확인할 수 있습니다.

어떤 두께 차이는 반드시 관리해야 할까요?

카드 엣지 커넥터, 압입 부품과 케이스 슬롯에 영향을 주는 영역은 핵심 특성입니다. 구조 여유가 있고 임피던스와 휨 요구를 만족한다면 제조 규격 내 편차를 허용할 수 있습니다. 허용 여부는 조립 조건과 도면 공차로 판단하세요.

동박 두께는 왜 주문 표기와 다르게 느껴질까요?

기초 동박과 완성 동박을 구분했나요?

1 oz 동박은 공칭 약 35 μm로 통용되지만, 외층의 최종 동박은 기초 동박에 홀 도금과 패턴 도금이 더해진 결과일 수 있습니다. 반면 내층은 공정 구성이 다릅니다. 샘플과 소량 생산을 비교할 때 단순히 ‘1 oz’만 확인하면 기초 동박인지 완성 동박인지 해석이 달라질 수 있습니다.

동박 차이는 어디에 영향을 줄까요?

동박과 도금 두께는 전류 용량, 도체 저항, 식각 후 선폭과 제어 임피던스에 영향을 줍니다. 고전류 전원부와 미세 패턴이 같은 보드에 있다면 평균값 하나보다 해당 영역의 최소 완성 동박과 선폭 조건이 중요합니다. 측정 위치와 방법이 다른 수치를 직접 비교하지 말고 검사 기준을 함께 확인하세요.

적층과 임피던스 차이는 어떻게 확인할까요?

레이어 수가 같아도 코어와 프리프레그의 조합, 유전체 두께와 동박 배분은 달라질 수 있습니다. 일반 디지털 보드에서는 제조 표준 적층을 허용할 수 있지만, USB, HDMI, RF처럼 임피던스가 중요한 신호는 승인 적층과 목표값을 함께 관리해야 합니다. ±10%는 자주 쓰이는 임피던스 허용 범위이지만 인터페이스와 설계 여유에 따라 더 엄격하거나 넓게 정할 수 있습니다.

레이어별 역할과 적층 구성은 PCB 레이어 자료에서 더 자세히 확인할 수 있습니다.

표면 마감이 달라지면 무엇을 확인해야 할까요?

마감 종류가 같아도 결과가 완전히 같을까요?

ENIG, 무연 HASL, OSP는 형성 방식과 표면 평탄도, 보관 특성이 다릅니다. 같은 ENIG라도 니켈과 금층은 관리 범위 안에서 편차가 있고, 같은 무연 HASL도 패드 크기와 방향에 따라 평탄도가 달라질 수 있습니다. 미세 피치 BGA·QFN, 테스트 접점과 골드핑거가 있다면 표면 마감 이름만으로 승인하지 말고 기능 영역의 요구를 따로 적어야 합니다.

표면 색상만으로 공정 이상을 판단할 수 있을까요?

색조는 조명, 관찰 각도, 잉크 로트와 경화 조건에 따라 달라 보일 수 있습니다. 그러나 패드 오염, 도금 누락과 젖음 불량은 미관 차이가 아닙니다. 승인 샘플과 납땜성, 접촉 기능을 함께 확인하세요.

외관 차이는 어디까지 허용할 수 있을까요?

솔더 마스크의 색조와 실크 농도는 기능에 직접 영향을 주지 않는 경우가 많지만, 마스크 개구가 패드를 침범하거나 실크가 납땜 패드 위에 올라가면 조립 품질에 영향을 줍니다. 따라서 ‘색이 조금 다르다’와 ‘패턴 정렬이 다르다’를 같은 외관 문제로 묶지 않는 것이 중요합니다.

소비자 노출면은 색상 한도와 관찰 조건을 별도로 정해야 합니다. 산업용 내부 보드는 비기능 영역의 경미한 색조 차이를 허용할 수 있습니다.

무엇은 반드시 같아야 하고 무엇은 달라도 될까요?

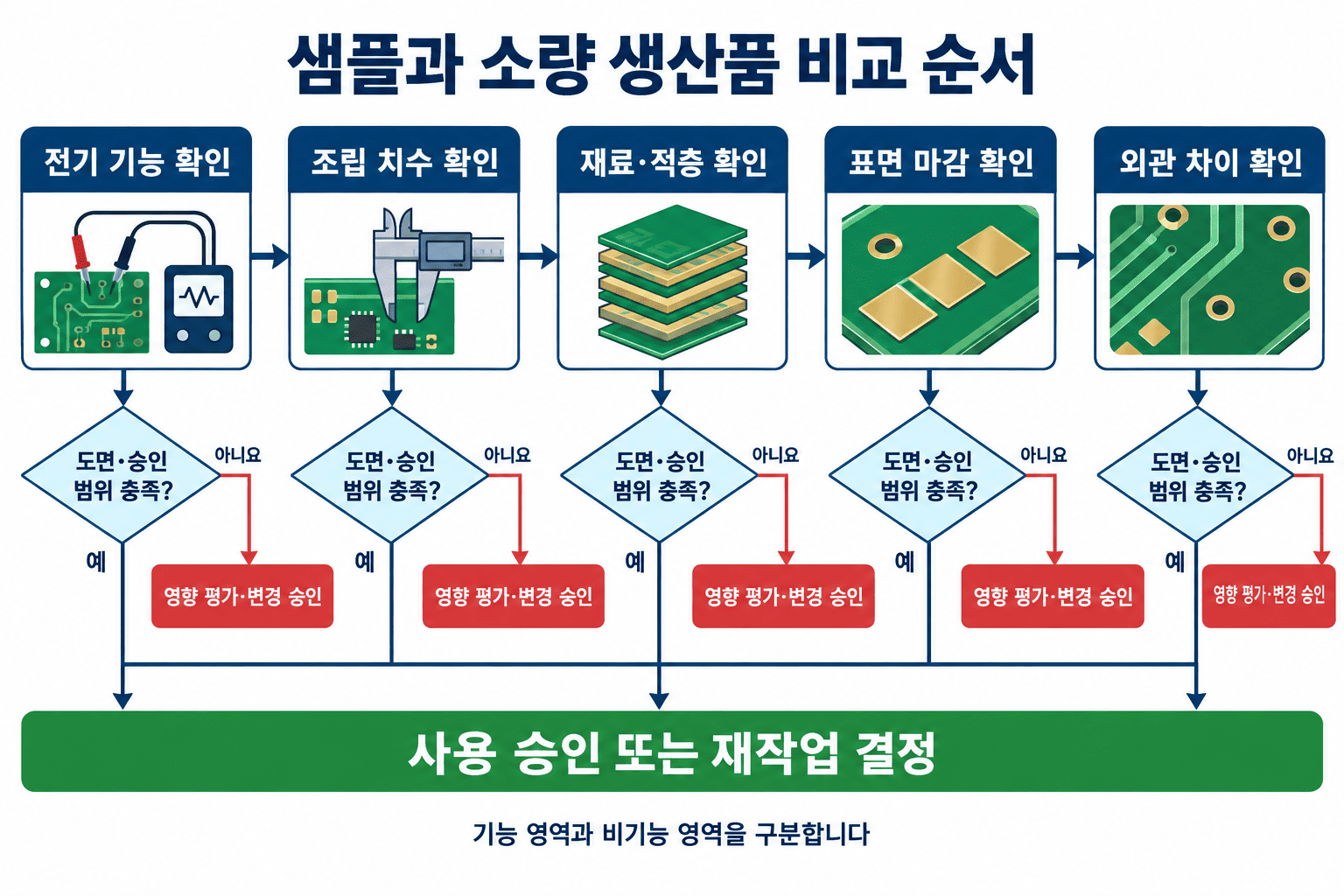

샘플과 소량 생산품은 어떻게 비교해야 할까요?

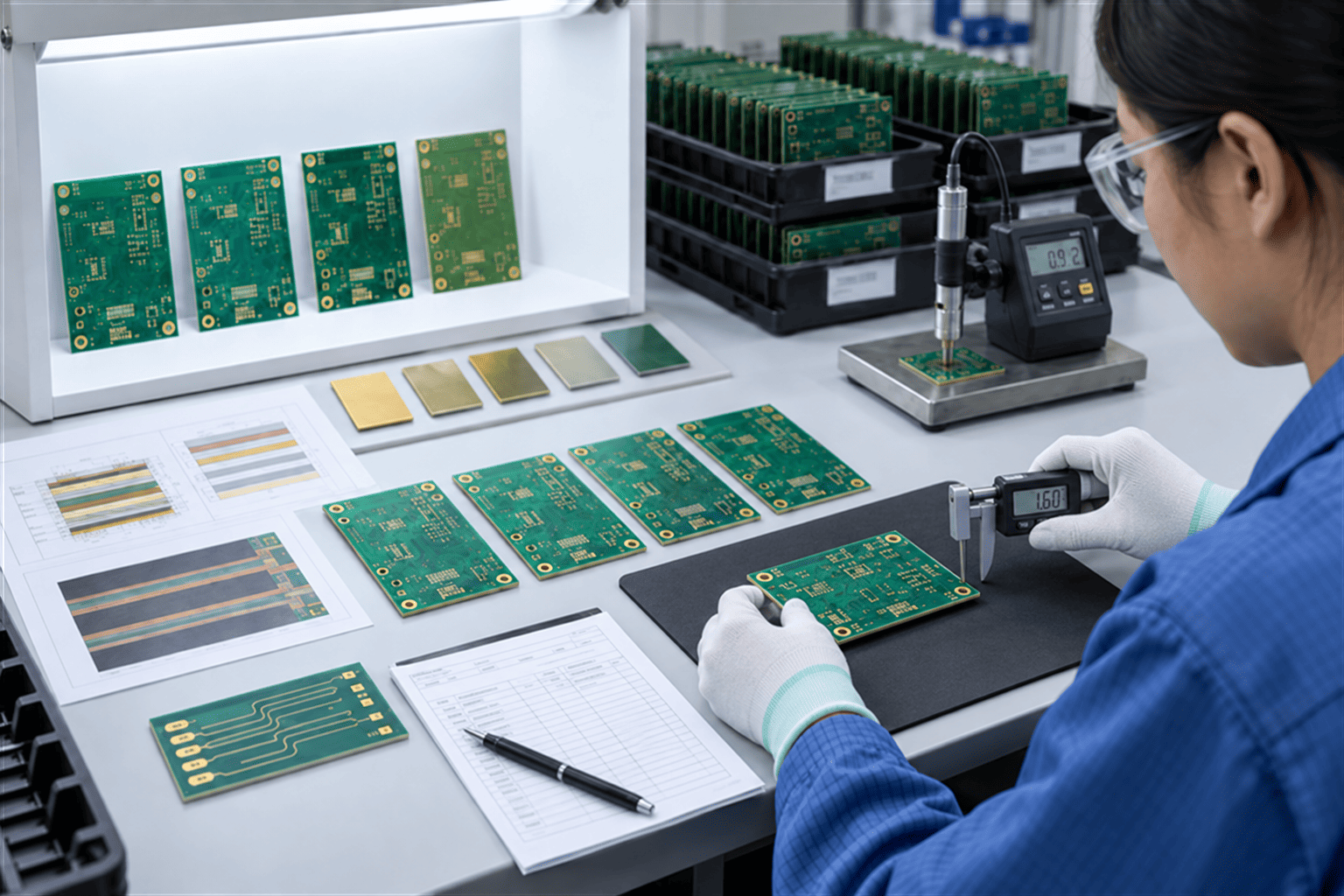

전기 기능, 조립 치수, 재료·적층, 표면 마감, 외관 순으로 비교하세요. 차이가 있으면 도면 한도와 제품 영향도를 확인한 뒤 사용 여부를 결정합니다.

비교에 사용하는 최종 파일과 사양서가 같은 버전인지 PCB 주문 파일 목록과 함께 점검할 수 있습니다.

PCBgogo - 샘플과 소량 생산 사양 비교
기능상 반드시 유지해야 할 재료, 적층, 두께와 표면 마감 조건을 정리했다면 최종 파일과 함께 제작 가능 범위를 확인해 보세요.  PCB 견적 확인 >

자주 묻는 질문(FAQ)

Q1. 샘플 PCB와 소량 생산 PCB의 색상이 다르면 불량인가요?

A1. 색조 차이만으로 불량이라고 단정할 수 없습니다. 승인 색상 범위와 관찰 조건을 확인하고, 마스크 정렬·경화·패드 오염처럼 기능에 영향을 주는 이상이 있는지 구분해야 합니다.

Q2. 같은 1.6 mm PCB인데 실제 두께가 달라도 괜찮나요?

A2. 1.6 mm는 공칭값이며 실제 허용오차는 구조와 제조 규격에 따라 달라집니다. 커넥터나 케이스 조립에 영향을 주면 도면에 기능 공차를 별도로 지정해야 합니다.

Q3. 1 oz 동박은 항상 35 μm인가요?

A3. 1 oz는 공칭 약 35 μm로 사용되지만 외층 완성 동박은 도금이 더해질 수 있습니다. 기초 동박과 완성 동박, 외층과 내층을 구분해 확인하세요.

Q4. PCB 샘플과 생산품의 적층이 달라도 되나요?

A4. 임피던스와 전체 두께 등 승인 성능을 만족하고 변경 승인을 거쳤다면 가능할 수 있습니다. 고속 신호 보드는 적층 변경이 전기 성능에 영향을 줄 수 있으므로 사전 검토가 필요합니다.

Q5. PCB 시제품 양산 차이를 줄이려면 무엇을 고정해야 하나요?

A5. 회로 리비전, 승인 재료, 적층, 완성 두께, 동박, 표면 마감, 핵심 홀·외형 치수와 검사 기준을 주문 전에 고정하는 것이 좋습니다.
