소형 임베디드 PCB 실크스크린 검사 순서: 조립 오류를 막는 체크리스트

서론：소형 임베디드 기판은 부품이 빽빽하게 배치되기 때문에 EDA 툴 화면에서는 괜찮아 보여도 Gerber로 출력한 뒤 실크 관련 문제가 드러나는 경우가 많습니다. 실크 문자가 패드 위로 겹치거나 극성 마크가 잘리면 SMT 조립 시 부품을 잘못 붙이는 PCB 실크 조립오류로 이어질 수 있습니다. 이 글은 PCB 파일을 업로드하기 전 실크스크린을 순서대로 점검하는 실무 절차를 정리합니다.

PCB 아트웍 최종 확인 전 일반적인 제조성 검토 항목은 PCB DFM 내용을 함께 참고하면 좋습니다. 여기서는 Gerber 출력 후 실크 레이어 확인에만 집중합니다.

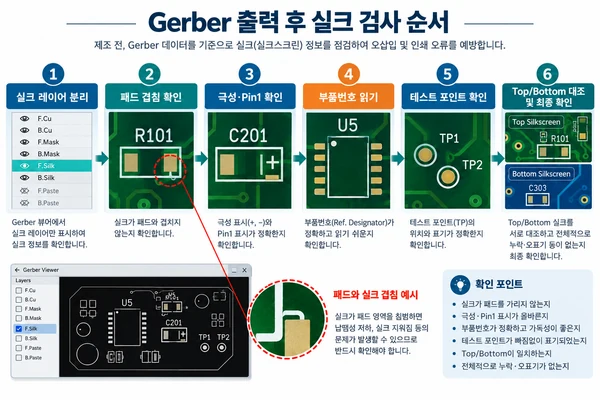

소형 임베디드 PCB 실크 검사는 어떤 순서로 진행해야 할까요?

1단계: 실크와 솔더 패드 간섭을 확인합니다

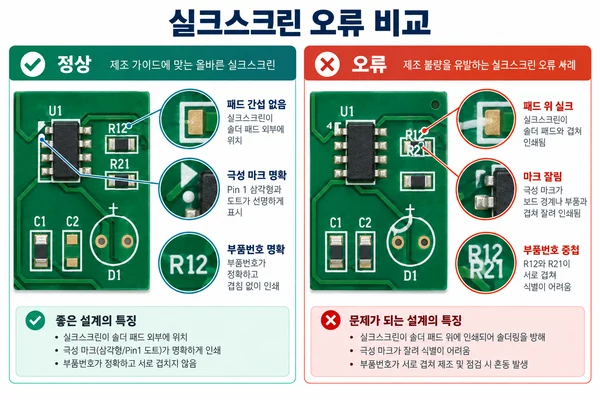

소형 보드에서 가장 빈번한 문제는 PCB 실크 패드 겹침입니다. 실크 선이나 문자가 솔더 패드 위에 걸치면 납땜 면적이 줄어들거나 조립 장비의 인식에 영향을 줄 수 있습니다. 특히 0402 수동 부품, 작은 QFN 주변, 좁은 커넥터 패드에서는 실크가 살짝만 겹쳐도 조립 후 문제를 추적하기 어렵습니다.

2단계: 극성 마크와 핀1 마크가 남아 있는지 봅니다

다이오드, 전해콘덴서, IC의 핀1 표기는 공간 부족 때문에 잘리거나 너무 작아지는 일이 많습니다. PCB 극성 마크 검사는 조립 오류를 막는 가장 직접적인 단계입니다. 마크가 패드나 외형선에 잘려 사라졌다면 문자를 줄이는 대신 위치를 바꾸거나 삼각형, 점, 선 같은 대체 표식을 검토하세요.

3단계: 부품번호가 실제로 읽히는지 확인합니다

최소 실크 규격을 만족하더라도 사람이 눈으로 읽기 어려우면 현장에서는 문제가 됩니다. R12와 R21이 겹쳐 보이거나 U1, U7처럼 숫자가 비슷한 부품이 가까이 있으면 리워크와 디버깅 시간이 늘어납니다. 제조사의 최소 규격만이 아니라 ‘조립자가 읽을 수 있는가’를 기준으로 봐야 합니다.

4단계: 테스트 포인트 표기가 누락되지 않았는지 봅니다

테스트 포인트 번호가 사라지거나 실크가 테스트 패드를 덮으면 나중에 수리와 디버깅이 불편해집니다. 양산이 아닌 메이커 PCB 실크 실수에서도 이 문제가 자주 나옵니다. 한두 장만 만들더라도 전원, GND, UART, SWD, I2C 같은 기본 테스트 포인트는 읽기 쉽게 표시하는 것이 좋습니다.

5단계: 부품면과 납땜면 실크를 대조합니다

양면 실장 소형 기판은 Top과 Bottom 실크가 섞여 보이기 쉽습니다. Bottom 레이어의 문자가 거울 방향으로 보이는지, 부품면과 납땜면의 Ref-des가 혼동되지 않는지 확인하세요. 특히 커넥터가 양면에 있는 기판은 조립 사진만 보고도 방향을 알 수 있게 표기하는 편이 안전합니다.

6단계: Gerber 뷰어에서 최종 재확인합니다

EDA 툴 화면만 믿지 말고 거버 파일 뷰어로 실제 제출 파일을 열어 보세요. Gerber 후 실크 확인은 실크 레이어만 분리해서 보는 것이 좋습니다. 설계 화면에서는 보이던 작은 문자가 출력 후 사라지거나 외곽선에 잘리는 경우가 있기 때문입니다.

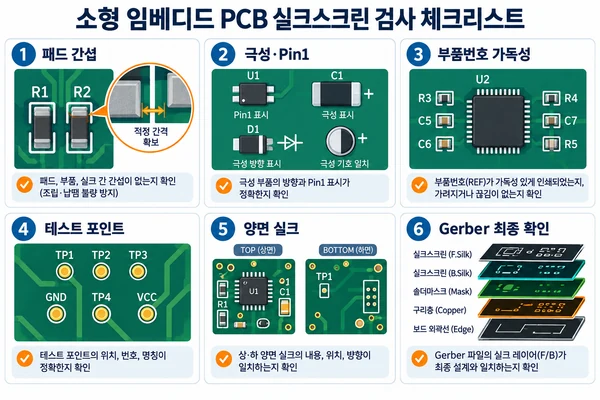

실크스크린 최종 체크리스트는 어떻게 쓰면 좋을까요?

체크리스트는 조립 전에 오류를 찾는 마지막 안전망입니다. 실크의 목적은 장식이 아니라 조립자와 검사자가 방향, 위치, 테스트 지점을 빠르게 이해하도록 돕는 것입니다. 소형 임베디드 PCB 실크스크린 검사는 디자인이 끝난 뒤 귀찮게 하는 작업이 아니라, 샘플 재제작을 막는 단계로 보는 편이 좋습니다.

PCBgogo - Gerber 제출 전 실크·DFM 확인
Gerber 출력 후 실크와 아트웍 관련 사전 확인으로 조립 불량을 줄이고 싶다면 기판 스펙 기반 견적과 제작 상담을 함께 확인할 수 있습니다.      견적 계산하기 >    이메일 문의하기 >

메이커 소량 샘플에서 자주 빠지는 포인트는 무엇인가요?

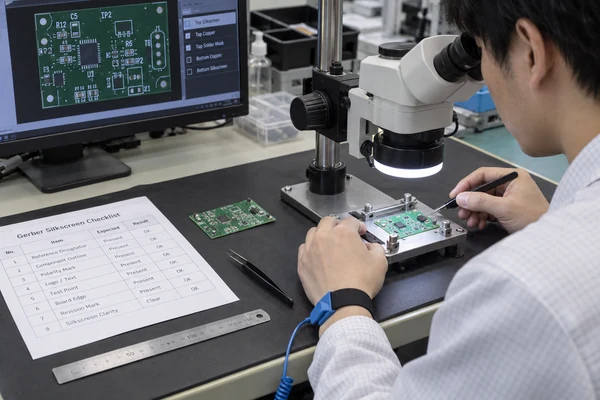

개인 메이커나 소규모 팀은 설계 툴 안에서만 확대해 보고 Gerber 검토를 건너뛰는 경우가 많습니다. 화면상으로는 보이던 작은 마크가 Gerber 출력 후 사라지거나, 실제 보드 크기로 보면 읽을 수 없는 경우도 흔합니다. 소량 샘플은 한 번 잘못 만들면 수정 비용보다 기다리는 시간이 더 아깝습니다. 최종 파일을 보내기 전 반드시 Gerber 기준으로 보는 습관이 필요합니다.

자주 묻는 질문(FAQ)

Q1. 실크 문자가 조금만 패드에 겹쳐도 무조건 불량인가요?

A1. 항상 불량이라고 단정할 수는 없지만 납땜성과 조립 인식에 영향을 줄 수 있습니다. 특히 작은 패드나 미세 피치 부품 주변에서는 겹침을 피하는 것이 안전합니다.

Q2. 소형 PCB에서 극성 마크가 너무 작아질 때 어떻게 해야 하나요?

A2. 문자를 억지로 줄이기보다 점, 삼각형, 굵은 선 같은 단순 표식으로 바꾸거나 부품 외곽 바깥쪽으로 위치를 옮기는 방법을 검토하세요.

Q3. 설계 툴에서는 괜찮은데 Gerber에서 실크가 잘리는 이유는 무엇인가요?

A3. 출력 설정, 제조 규칙, 레이어 변환 과정에서 작은 문자나 외곽선 근처 실크가 제거되거나 잘릴 수 있습니다. 그래서 실제 Gerber 파일 기준 확인이 필요합니다.

Q4. 소량 샘플 제작 시 실크 관련 DFM 확인도 가능한가요?

A4. Gerber와 제작 조건을 함께 제출하면 기본적인 제조성 검토 과정에서 실크와 패드 간섭 같은 문제를 확인하는 데 도움이 됩니다. 중요한 표기는 별도 메모로 강조하는 것이 좋습니다.

Q5. 양면 실크 설계에서 가장 자주 하는 실수는 무엇인가요?

A5. Top과 Bottom 표기가 서로 겹치거나, Bottom 레이어 문자의 방향을 실제 조립 방향과 혼동하는 경우가 많습니다. Gerber 뷰어에서 양면을 따로 켜고 확인하세요.

마무리 결론

소형 임베디드 PCB는 공간 제약 때문에 실크스크린 문제가 숨겨지기 쉽습니다. 설계 툴의 화면만 믿지 말고 Gerber 출력 이후 순서대로 체크리스트를 활용해 검사하면 불필요한 조립 오류와 샘플 재제작 손실을 크게 줄일 수 있습니다.
