증폭기 PCB는 약한 전기 신호를 스피커, 안테나, 모터 또는 다른 하위 회로를 구동할 만큼 강력하게 증폭하는 물리적 회로 기판입니다. 모든 오디오 시스템, RF 송신기, 센서 프론트엔드 및 전원 공급 장치가 이에 의존하므로, 레이아웃을 올바르게 설계하는 것이 완성된 제품의 음질, 성능 및 현장 내구성에 막대한 영향을 미칩니다.

이 가이드에서는 증폭기 PCB가 실제로 무엇인지, 작동을 가능하게 하는 부품들, 접하게 될 다양한 유형, 그리고 깨끗하고 안정적인 설계와 잡음, 발진, 과열이 발생하는 설계를 구분하는 레이아웃 실무 지침을 다룹니다.

증폭기 PCB란 무엇인가?

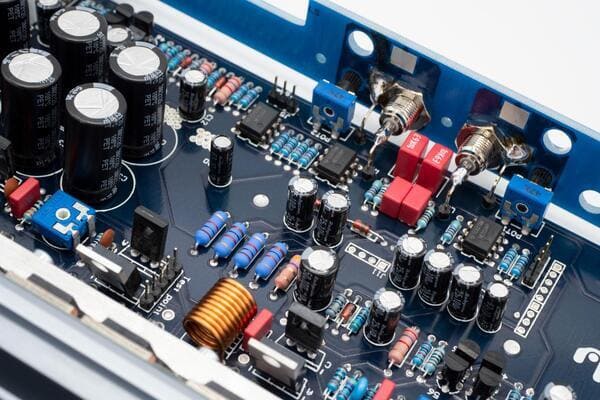

기본적으로 PCB 보드 증폭기는 트랜지스터, 연산 증폭기, 저항기, 커패시터 및 인덕터를 배열하여 입력 신호의 진폭을 왜곡 없이 증가시키는 회로를 구성합니다. 기판은 일반적으로 세 가지 기능 영역으로 나뉩니다:

· 입력단 — 약한 입력 신호를 수신하며, 여기서 발생한 간섭이 신호와 함께 증폭되므로 저잡음 라우팅이 필수적입니다.

· 이득/출력단 — 트랜지스터나 증폭기 IC가 전류나 전압을 부하 구동 수준으로 실제로 증폭합니다.

· 전원 및 접지 네트워크 — 능동 소자에 깨끗한 에너지를 공급하고 복귀 전류가 소스로 돌아가는 명확한 경로를 제공합니다.

PCB 설계자의 역할은 이득이 높고 예측 가능하며, 잡음은 낮게 유지되고, 열이 적절히 방출되도록 이 세 영역을 연결하는 것입니다.

증폭기 PCB 회로의 주요 부품

트랜지스터와 증폭기 IC. 바이폴라 접합 트랜지스터(BJT)와 MOSFET이 대부분의 전력단에서 핵심을 이룹니다 — BJT는 선형 이득용, MOSFET은 Class-D 설계에서 효율적인 스위칭용입니다. 신호 레벨 회로에서는 연산 증폭기(Op-Amp)가 개별 트랜지스터를 완전히 대체하여 이득, 필터링, 버퍼링을 단일 패키지로 처리하는 경우가 많습니다.

저항기. 단순히 전류를 제한하는 것 외에도 저항기는 피드백 네트워크의 이득을 설정하고 능동 소자를 올바른 동작점으로 바이어스합니다. 피드백 루프의 정밀 저항기가 예상보다 더 중요합니다 — 여기서의 느슨한 허용 오차는 이득 오차나 불안정성으로 직접 나타납니다.

커패시터. 커패시터는 전원 잡음을 필터링하고, 원치 않는 DC를 차단하며, 주파수 응답을 형성합니다. IC의 전원 핀 바로 옆에 배치된 디커플링 커패시터는 증폭기를 안정적으로 유지하는 가장 효과적인 방법 중 하나입니다.

인덕터와 EMI 필터. 이들은 고주파 스위칭 잡음을 억제하며, 빠른 엣지가 광대역 간섭을 발생시키는 Class-D 증폭기와 RF 전력단에서 가장 중요합니다.

방열판과 열 비아. 실질적인 전력을 다루는 모든 증폭기는 부산물로 열을 발산합니다. 구리 필, 열 비아, 물리적 방열판이 함께 작동하여 민감한 접합부에서 열을 멀리 이동시킵니다.

증폭기 PCB의 유형

증폭기 PCB는 일률적인 것이 아닙니다 — 올바른 접근 방식은 증폭할 신호와 관련된 전력에 크게 의존합니다.

전력 증폭기 PCB는 라인 레벨 오디오 신호를 받아 스피커 콘을 움직일 만큼 충분한 전류를 공급하는 등, 신호의 크기를 높여 까다로운 부하를 구동합니다.

오디오 증폭기 PCB는 증폭기 클래스별로 분류됩니다. Class A는 가장 깨끗한 신호를 제공하지만 열로 낭비되는 에너지가 가장 많고, Class B와 AB는 약간의 선형성을 희생해 훨씬 더 나은 효율을 얻으며, Class D는 고주파로 스위칭하여 전력을 거의 낭비하지 않아 현대 소형 오디오 기기에서 주로 사용됩니다.

RF 및 마이크로파 전력 증폭기 PCB는 장거리로 전송되는 신호를 증폭합니다. 이러한 설계는 제어된 임피던스, 신중한 전송선 형상, 엄격한 부품 선택에 달려 있으며, 작은 레이아웃 실수도 고주파에서 반사와 신호 손실을 유발합니다.

연산 증폭기 PCB는 정밀하고 저전력 신호 컨디셔닝을 처리합니다 — 계측 증폭기, 센서 프론트엔드, 헤드폰 레벨 회로 등을 생각하면 되며, 여기서는 순수 출력보다 정확도가 우선입니다.

레이아웃이 성능에 미치는 영향

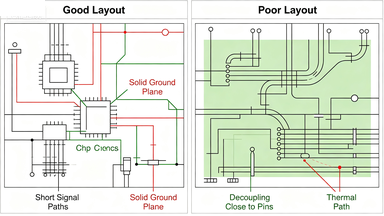

시뮬레이션에서 완벽하게 작동하는 회로도도 레이아웃이 몇 가지 물리적 현실을 무시하면 실제 기판에서 실패할 수 있습니다. 구리 트레이스는 저항, 인덕턴스, 커패시턴스를 가지며, 모든 전류 루프는 약간의 안테나처럼 작용하고, 충분히 뜨거워진 모든 접합부는 결국 드리프트하거나 고장납니다. 증폭기 레이아웃은 실제로 이 세 가지 효과 — 저항, 방사 잡음, 열 — 을 동시에 관리하는 것입니다.

신호 경로를 짧고 직접적으로 유지

신호 트레이스와 복귀 경로가 형성하는 루프가 작을수록 잡음이 덜 유입되고 방사도 줄어듭니다. 피드백 및 입력 트레이스는 증폭기 PCB 회로에서 가장 민감한 부분이며, 풋프린트가 허용하는 한 IC 핀에 최대한 가깝게 배치하고 스위칭 레귤레이터나 기타 잡음 영역에서 멀리 라우팅해야 합니다.

접지를 신중하게 설계

접지 연결을 편리한 곳에 아무렇게나 배치하는 대신, 효과적인 설계는 스타 접지를 사용합니다 — 아날로그, 디지털, 전원 접지가 모두 수렴하는 단일 지점으로, 잡음 섹션의 복귀 전류가 민감한 아날로그 경로를 통해 다시 유입되어 험이 재발생하지 않도록 합니다. 얇은 트레이스 대신 솔리드 접지 및 전원 플레인이 임피던스를 더 낮추고 전체 기판에 더 안정적인 기준을 제공합니다.

기하학을 고려한 라우팅

날카로운 90도 코너는 미세한 임피던스 불연속과 에칭 아티팩트를 생성하며, 45도 벤드나 완만한 곡선이 전류를 더 부드럽게 라우팅하고 방사 방출을 줄입니다. 고전류 트레이스는 기판이 허용하는 한 최대한 넓게 해야 하며, 민감한 저레벨 신호선은 절대 전원 트레이스와 평행하게 주행하거나 교차해서는 안 됩니다.

모든 능동 소자를 디커플링

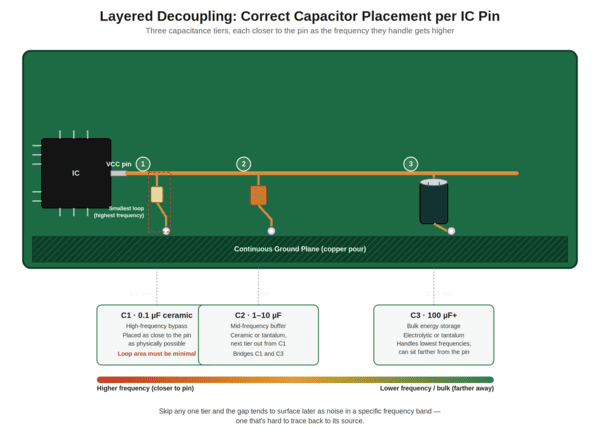

계층적 접근이 가장 효과적입니다: 고주파 잡음용 소형 세라믹 커패시터(약 0.1μF)를 물리적으로 가능한 한 핀에 가깝게, 중간값 커패시터(1-10μF)를 그다음 주파수 대역용으로, 대형 전해 또는 탄탈 커패시터(100μF 이상)로 벌크 에너지 저장을 처리합니다. 어느 한 계층을 건너뛰면 나중에 추적하기 어려운 특정 주파수 대역의 잡음으로 나타나는 경우가 많습니다.

문제가 되기 전에 열 관리

열은 발열 소자로부터 명확하고 저저항 경로를 가져야 합니다: 칩에서 넓은 구리 패드로, 열 비아 배열을 통해, 접지 플레인, 방열판 또는 기판 반대편으로. 이렇게 열을 분산시키면 뜨거운 부품 주변에 구리가 최소한인 설계에 비해 접합 온도를 크게 낮출 수 있으며, 이는 부품 수명 연장과 지속 부하에서의 일관된 성능으로 직결됩니다.

일반적인 증폭기 PCB 설계 실수

대부분의 증폭기 PCB 문제는 소수의 반복되는 오류로 귀결됩니다:

· 길고 구불구불한 피드백 트레이스가 기생 커패시턴스를 유입하여 특히 고주파 연산 증폭기 회로에서 발진을 유발합니다.

· 아날로그와 디지털 복귀 전류를 공유 접지 경로에 혼합하여 디지털 스위칭 잡음이 민감한 아날로그 신호에 직접 주입됩니다.

· 디커플링 커패시터를 생략하거나 IC의 전원 핀에서 너무 멀리 배치하여 과도 상태에서 전압 강하에 취약해집니다.

· 열 부하를 과소평가하는 경우, 특히 Class-D 대비 훨씬 더 많은 열을 발산하는 Class AB 또는 선형 전력단에서 발생합니다.

· 복귀 전류가 갭을 우회하도록 강제하는 방식으로 접지 플레인을 분할하여, 원하지 않는 곳에서 루프 면적과 방사 잡음을 증가시킵니다.

이러한 문제를 회로도 및 레이아웃 검토 단계에서 발견하면 — 기판이 제조에서 돌아온 후가 아니라 — 전체 재설계 사이클을 절약할 수 있습니다.

증폭기 PCB의 응용 분야

1. 소비자 전자기기. 스피커, 사운드바, 헤드폰 앰프, 홈시어터 리시버는 모두 증폭기 PCB에 의존하여 라인 레벨 신호를 가청 사운드로 변환하며, 소형 크기와 효율성으로 인해 Class-D 설계가 점점 더 선호됩니다.

2. 자동차. 차량용 오디오 및 인포테인먼트 시스템은 좁은 열 및 공간 제약을 중심으로 설계된 증폭기 PCB를 사용하며, 동일한 증폭 원리가 차량 전체의 LED 백라이트 및 센서 신호 컨디셔닝과 같은 기능으로 확장됩니다.

3. 항공우주 및 통신. RF 전력 증폭기 PCB는 위성 링크, 지상국 및 기타 장거리 통신 시스템의 송신 신호를 증폭하며, 여기서는 신뢰성과 신호 무결성이 타협 불가능합니다.

4. 산업 및 계측. 정밀 연산 증폭기 PCB는 측정 및 제어 장비의 센서 출력을 컨디셔닝하며, 정확도와 저잡음이 순수 출력보다 훨씬 더 중요합니다.

5. 기타 페달 및 음악 장비. 이펙트 페달 내부의 소형 저전력 증폭기 PCB 회로도 동일한 레이아웃 원칙 — 짧은 신호 경로, 견고한 접지, 차폐용 금속 인클로저 — 의 이점을 누려 신호를 깨끗하고 험 없이 유지합니다.

결론

증폭기 PCB 회로는 그 뒤에 있는 레이아웃 결정만큼만 좋은 성능을 발휘합니다. 부품 선택은 이득, 효율, 선형성의 상한을 설정하지만, 실제로 그 상한에 도달할 수 있는지는 물리적 실행 — 짧은 신호 경로, 신중한 접지 방식, 계층적 디커플링, 열을 위한 명확한 열 경로 — 에 달려 있습니다. 이러한 기본 원칙을 초기에 올바르게 적용하는 것이, 부하 상태에서 조용하고 안정적으로 유지되는 PCB 보드 증폭기와 벤치를 떠난 후 험, 드리프트, 과열이 발생하는 설계를 구분합니다.

프로토타입에서 생산으로 원활하게 전환해야 하는 증폭기 프로젝트를 위해, PCBgogo 는 전문 PCB 제조 및 조립 서비스로 증폭기 PCB 프로젝트를 지원합니다. 여기에는 생산 전 잠재적 설계 문제를 식별하는 무료 Gerber 파일 검토, 다양한 전기적 및 열적 요구사항을 위한 광범위한 PCB 재료 및 구리 두께 옵션, 신뢰할 수 있는 PCBA 조립 능력이 포함됩니다. 설계 검증부터 최종 제조까지, PCBgogo는 엔지니어가 증폭기 회로를 더 적은 예상치 못한 문제로 생산에 투입할 수 있도록 돕습니다.

자주 묻는 질문

증폭기 PCB와 일반 PCB의 차이점은 무엇인가요?

제조 공정은 다르지 않습니다 — 증폭기 PCB는 신호 증폭 회로의 요구사항을 중심으로 특별히 설계된 일반 PCB로, 순수 디지털 기판에서는 필요하지 않을 수 있는 접지, 디커플링, 열 관리에 추가적인 주의를 기울입니다.

소형, 에너지 효율적인 설계에 가장 적합한 증폭기 클래스는 무엇인가요?

Class-D 증폭기는 고주파로 스위칭하며 Class A 또는 B 설계보다 열로 발산되는 전력이 훨씬 적어, 소형, 배터리 구동 또는 열적 제약이 있는 제품의 표준 선택입니다.

증폭기 PCB는 몇 층이 필요한가요?

단순한 저전력 오디오 또는 연산 증폭기 회로는 종종 단면 또는 양면 기판으로 충분히 작동합니다. 고전력, 고속 또는 스위칭 증폭기 설계는 일반적으로 전용 접지 및 전원 플레인을 포함할 수 있도록 4층 이상이 유리합니다.

증폭기 PCB 회로에서 접지가 그렇게 중요한 이유는 무엇인가요?

증폭은 입력에 존재하는 모든 잡음을 확대하기 때문에, 잘못 설계된 접지 경로는 단순히 작은 오류를 추가하는 것이 아니라 의도된 신호와 함께 증폭되는 잡음을 추가하여, 종종 가청 험이나 불안정성으로 나타납니다.

증폭기 PCB가 과열되는 원인은 무엇인가요?

전력 소자 주변의 불충분한 구리 면적, 누락되었거나 너무 적은 열 비아, 열을 잘 분산시키지 못하는 기판 재료가 가장 흔한 원인입니다. 구리 필과 적절한 열 비아 배열을 추가하면 일반적으로 접합 온도가 크게 낮아집니다.
