현대 전자기기는 계속 작아지는 반면, 기판 위 부품 수는 계속 증가하고 있습니다. 픽앤플레이스 기계는 이제 밀리미터의 분수 단위로 측정되는 피치로 부품을 배치하며, 컨베이어 위의 기판 위치를 추측하여 안정적으로 그렇게 할 수 없습니다. 이 기계들은 구리에 직접 에칭된 고정되고 명확한 기준점 — 피듀셜 마크가 필요합니다. 이 가이드에서는 피듀셜 마크가 무엇인지, PCB 조립에 사용되는 다양한 유형, 제조 결과를 개선하는 이유, 그리고 의도한 대로 작동하도록 유지하는 실용적인 설계 규칙을 설명합니다.

피듀셜 마크란 무엇인가?

피듀셜 마크(광학 정렬 마크 또는 타겟 포인트라고도 함)는 자동화 장비가 비전 카메라로 위치를 찾을 수 있도록 PCB에 특별히 배치된 노출 구리의 작고 정밀한 형상 영역입니다 — 가장 일반적으로는 채워진 원형입니다. 드릴 구멍, 마운팅 홀, 실크스크린 점과 달리, 피듀셜 마크는 주변의 구리 패드 및 트레이스와 동일한 공정 단계에서 에칭되므로, 기판 위 모든 부품 풋프린트에 대한 상대적 위치가 매우 높은 정확도로 알려집니다.

조립 중에는 스텐실 프린터, 픽앤플레이스 기계, 솔더 페이스트 검사(SPI) 장비의 머신 비전 시스템이 이러한 마크를 스캔합니다. 소프트웨어가 마크를 찾으면 기판의 정확한 X/Y 위치와 회전 각도를 계산하고, 그에 맞춰 모든 후속 배치 좌표를 조정합니다. 실질적으로 피듀셜 마크는 제품 자체에 직접 인쇄된 좌표계 역할을 합니다.

피듀셜 마크가 중요한 이유

배치 정확도

BGA , QFN, 0201 패시브와 같은 미세 피치 패키지는 오류의 여지가 거의 없습니다. 피듀셜 마크는 배치 기계가 부품 하나가 기판에 닿기도 전에 패널 이동, 기판 회전, 경미한 휨과 같은 작은 제조 변동을 보정할 수 있게 합니다.

더 빠르고 반복 가능한 생산

비전 시스템이 자동으로 기준을 찾기 때문에 작업자가 각 패널을 수동으로 정렬할 필요가 없습니다. 이는 작업 간 설정 시간을 단축하고 실행의 첫 번째 기판부터 마지막 기판까지 배치 정확도를 일관되게 유지합니다.

더 나은 검사 및 품질 관리

자동 광학 검사(AOI) 및 솔더 페이스트 검사 시스템도 피듀셜 마크를 고정 참조 프레임으로 사용하므로, 리플로우 이후가 아닌 공정 초기에 이동된 부품, 불충분한 솔더 페이스트 또는 기타 결함을 더 쉽게 발견할 수 있습니다.

구멍이나 실크스크린보다 더 신뢰할 수 있는 기준

툴링 홀과 실크스크린 마킹은 별도의 제조 단계에서 추가되며 크기, 위치, 가시성이 달라질 수 있고 — 솔더 마스크로 부분적으로 덮일 수도 있습니다. 적절히 설계된 피듀셜 마크는 형상이 표준화되고, 노출 구리이며, 코팅이 없어 비전 시스템에 매번 일관된 타겟을 제공합니다.

피듀셜 마크의 유형

모든 피듀셜 마크가 동일한 목적을 수행하는 것은 아닙니다. 기판이나 패널 위의 위치에 따라 몇 가지 인정된 범주로 나뉩니다.

· 패널 피듀셜 — 조립 패널의 툴링 레일에 배치되며, 개별 기판이 처리되기 전에 전체 패널을 스텐실 프린터 및 배치 장비와 정렬합니다.

· 글로벌 피듀셜 — 일반적으로 개별 PCB의 두세 모서리에 대각선 또는 삼각형 패턴으로 배치되며, 전체 기판의 위치와 방향을 설정합니다.

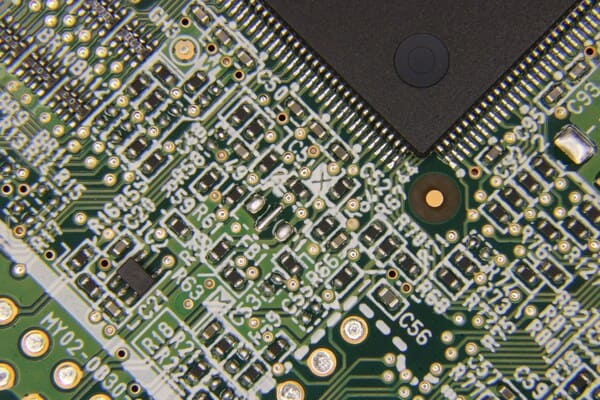

· 로컬 피듀셜 — 개별 미세 피치 부품(약 0.5mm 미만 피치의 풋프린트) 가까이에 배치되는 더 작은 마크로, 전체 기판이 아닌 특정 부품의 배치 정확도를 미세 조정하는 데 사용됩니다.

두 개의 글로벌 피듀셜 마크만으로도 단순한 X/Y 오프셋과 회전을 보정하기에 충분합니다. 세 점이 직선상에 있지 않도록 배치된 세 번째 마크는 비전 시스템이 더 큰 패널이나 열 사이클링 중에 발생할 수 있는 비선형 왜곡 — 늘어남, 수축, 뒤틀림 — 도 감지하고 보정할 수 있게 합니다. 이러한 이유로, 미세 피치 부품, 양면 조립 또는 더 큰 패널 크기를 가진 기판에는 일반적으로 3점 글로벌 레이아웃이 더 나은 관행으로 간주됩니다.

피듀셜 마크 설계 가이드라인

구체적인 수치는 제조업체와 조립 라인마다 약간 다르지만, 다음 표는 업계에서 가장 일반적으로 권장되는 값을 요약합니다.

 레이아웃에 마크를 배치할 때 염두에 둘 가치가 있는 몇 가지 추가 사항:

1. 양면 기판 — 부품이 기판 양면에 실장되는 경우, 각 면에 완전한 피듀셜 마크 세트를 추가하십시오. 두 번째 면에 마크가 없으면 기판이 뒤집혔을 때 장비가 정렬할 대상이 없습니다.

2. 마크를 과도하게 추가하지 마십시오 — 조립 업체가 특별히 요청하지 않는 한 사용하지 않는 모서리에 네 번째 글로벌 마크를 피하십시오 — 추가 마크는 개선 대신 비전 시스템의 참조 모델에 모호성을 추가할 수 있습니다.

3. 스코어링 라인에서 멀리 유지 — 패널 V-컷 또는 탭-루트 라인에서 마크를 멀리 두십시오. 디패널링의 기계적 응력은 근처 기능을 균열시킬 수 있으므로, 특히 얇은 기판에서는 수 밀리미터의 버퍼가 좋은 관행입니다.

4. 연성 PCB 고려사항 — 연성 및 경연성 회로에서는 피듀셜이 폴리이미드 필름 위에 단독으로 있지 않도록 각 피듀셜을 솔리드 구리 영역에 고정하십시오. 연성 재료는 가공 중 약간 늘어나거나 수축할 수 있기 때문입니다.

5. 안정적인 표면 마감 선택 — ENIG 또는 침지 주석 마감의 베어 구리는 비전 시스템에 가장 균일하고 예측 가능한 반사율을 제공하는 경향이 있습니다. HASL 과 같은 불균일한 마감은 감지를 덜 신뢰할 수 있게 만드는 표면 불규칙성을 생성할 수 있습니다.

피해야 할 일반적인 실수

· 일관되지 않은 지름: 동일한 기판의 마크가 약 25 μm 이상 차이가 나면, 비전 시스템이 임계값을 다시 추측하게 합니다.

· 낮은 대비: 베어 구리 대신 솔더 마스크 처리되거나 도금된 패드를 사용하면 마크가 배경과 구별하기 어려워집니다.

· 혼잡한 이격 영역: 클리어런스 링 내부의 실크스크린텍스트, 트레이스 또는 비아가 중심 감지를 방해합니다.

· 대형 또는 양면 기판에 두 개의 글로벌 마크만 사용: 두 점은 평행이동과 회전을 수정하지만 늘어남, 수축, 뒤틀림을 보정할 수 없습니다.

· 중복된 네 번째 글로벌 마크: 추가 마크가 도움 대신 기하학적 참조 모델을 혼란시킬 수 있습니다.

· 툴링 홀이나 실크스크린 점을 마크로 사용: 이들은 구리 형상과 동일한 정밀도로 에칭되지 않으며 덜 정확하게 등록됩니다.

· 기판 가장자리나 V-컷 라인에 너무 가까이 마크 배치: 클램프, 레일, 디패널링 응력이 가장자리에서 약 5mm 미만으로 배치된 마크를 손상시키거나 가릴 수 있습니다.

· 연성 회로에서 구리 고정 없음: 솔리드 구리 연결 없이 피듀셜이 연성 재료의 늘어남이나 수축에 따라 표류할 수 있습니다.

결론

피듀셜 마크는 완성된 PCB에서 사소한 세부 사항처럼 보이지만, 자동화된 조립 라인이 서브밀리미터 정확도로 부품을 배치하고, 효율적으로 운영되며, 현장 고장이 되기 전에 결함을 발견할 수 있게 하는 요소입니다. 기본 사항 — 일관된 크기, 베어 구리, 적절한 클리어런스, 합리적인 배치, 왜곡을 보정하기에 충분한 수의 마크 — 을 올바르게 하는 것은 더 높은 첫 패스 수율과 더 적은 배치 오류로 직접 이어집니다. 첫 프로토타입을 레이아웃하든 대량 생산을 위한 설계를 다듬든, 피듀셜 마크를 사후 고려 사항이 아닌 PCB 레이아웃의 핵심 부분으로 다루는 것이 조립 결과를 개선하는 가장 간단한 방법 중 하나입니다.
