다층 PCB를 빠르게 제작할 때 무엇이 달라질까요?

서론：다층 PCB를 긴급 제작할 때 2층 보드의 일정을 그대로 기대하면 안 됩니다. 층수가 늘면 동박층을 단순히 한 장 더 추가하는 것이 아니라, 코어와 프리프레그를 정렬하고 압착한 뒤 내부 연결을 검증해야 합니다. 특히 4층과 6층 이상 보드는 스택업, 홀 구조와 임피던스 조건이 달라 한 가지 ‘빠른 제작’ 기준으로 묶기 어렵습니다. 이 글에서는 다층 PCB 빠른 제작에서 실제로 먼저 확정해야 할 조건과 줄일 수 없는 대기 구간을 정리합니다.

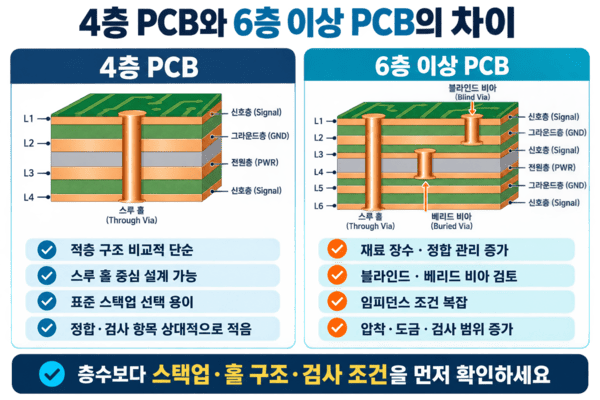

다층 PCB는 4층과 6층 이상에서 무엇이 달라질까요?

아래 비교는 일반적인 설계 검토용 기준입니다. 실제 공정은 보드 크기, 재료, 동박, 홀 구조와 제조사의 적층 능력에 따라 달라집니다. 층수를 낮추는 것보다 필요한 기준층과 전원 분배를 유지하면서 표준 적층을 선택하는 편이 신호 품질과 납기를 함께 관리하기 쉽습니다.

빠른 제작 전에 스택업을 왜 먼저 고정해야 할까요?

레이어 번호만으로는 생산 조건이 정해지지 않습니다

‘6층’이라는 숫자만으로는 각 동박층의 위치, 절연층 두께, 시작 동박과 완성 동박을 알 수 없습니다. 설계자가 신호층과 기준층을 바꾸면 선폭을 그대로 두어도 임피던스가 달라질 수 있습니다. 따라서 스택업에는 레이어 순서, 재료 모델, 유전체 두께, 동박과 완성 두께를 함께 표시해야 합니다.

표준 스택업을 쓰면 어떤 시간이 줄어들까요?

제조사가 반복 사용하는 코어·프리프레그 조합과 재고 재료를 선택하면 적층 설계와 자재 확인의 왕복을 줄일 수 있습니다. 단, 표준이라는 이유로 목표 임피던스와 보드 두께를 자동으로 만족하는 것은 아닙니다. 승인 전 스택업 표와 임피던스 계산 결과를 함께 확인해야 합니다.

층수와 구조의 기본 구분은 PCB 레이어 안내에서 확인할 수 있습니다.

압착 공정이 다층 PCB 납기에 미치는 영향은 무엇일까요?

다층 보드는 내층 회로를 만든 뒤 적층 재료를 정렬하고 열·압력으로 결합합니다. 압착 후에는 냉각과 두께 안정화가 필요하며, 재료 조합이나 비대칭 구조는 추가 검토를 요구할 수 있습니다. 4층에서 6층 이상으로 바뀌면 재료 장수가 늘고 정합 관리 항목도 증가하므로, 단순히 층수만 비교해 제작 시간을 예측하면 오차가 생깁니다.

비대칭 스택업은 왜 긴급 제작에 불리할 수 있나요?

동박과 유전체의 상하 구성이 크게 다르면 압착 후 수축 차이로 휨이 커질 수 있습니다. 기구물에 조립되는 보드라면 평탄도 요구가 납기보다 우선일 수 있으므로, 빠른 제작을 이유로 비대칭 적층을 임의 승인하지 않는 것이 좋습니다.

다층 PCB의 드릴과 비아 조건은 어떻게 달라질까요?

스루 홀은 여러 층을 관통하지만 블라인드 비아는 일부 층만 연결하고, 매립 비아는 외층에 노출되지 않습니다. 6층 이상에서는 배선 밀도를 위해 특수 비아를 검토할 가능성이 커지지만, 레이저 드릴·도금·검사 조건이 추가될 수 있습니다. 가능한 경우 스루 홀 중심으로 설계를 단순화하면 긴급 일정의 변수를 줄일 수 있습니다.

최소 홀과 종횡비를 왜 함께 봐야 할까요?

같은 홀 지름이라도 보드 두께가 커지면 홀 깊이가 깊어져 도금 난도가 높아집니다. 최소 홀, 패드 지름, 환형 링과 보드 두께를 함께 검토해야 하며, 홀 하나의 수치만 보고 제조 가능하다고 판단하면 안 됩니다.

비아 형태별 설계 조건은 PCB 비아 설계 내용을 참고하세요.

임피던스 제어는 다층 PCB 납기를 어떻게 바꿀까요?

고속 신호가 있으면 목표 임피던스와 허용오차, 신호층, 기준층, 선폭과 선간격을 스택업과 함께 고정해야 합니다. 스택업이 바뀌면 유전체 두께와 기준면이 변해 같은 패턴도 다른 결과를 낼 수 있습니다. 견적 단계에서 임피던스 쿠폰과 측정 보고서가 필요한지 확인하면 생산 후 재검토를 줄일 수 있습니다.

임피던스 기준의 실무 항목은 임피던스 제어 가이드에서 확인할 수 있습니다.

긴급 제작에서 다층 PCB 검사를 생략할 수 있을까요?

다층 보드는 내부층을 외관만으로 확인하기 어렵기 때문에 내층 AOI, 도금 상태 확인, 전기 검사와 필요 시 임피던스 측정이 중요합니다. 검사 쿠폰이나 마이크로섹션이 필요한 제품이라면 시편 준비와 판정 기준을 견적 전에 정해야 합니다. 검사를 뒤로 미루면 출하 시점이 아니라 조립 후에 결함을 발견할 수 있습니다.

다층 PCB 빠른 제작에서 실제로 줄일 수 있는 시간은 무엇일까요?

표준 재료와 검증된 스택업을 선택하고, 최종 Gerber·드릴·제작 도면을 한 번에 승인하면 파일 왕복을 줄일 수 있습니다. 또한 블라인드 비아와 특수 동박처럼 추가 공정이 필요한 조건은 초기에 확정해야 합니다. 반면 압착, 도금, 경화와 검사에 필요한 물리적 시간은 품질 기준을 유지하는 범위에서 임의로 삭제할 수 없습니다.

견적서에서 다층 PCB 납기를 어떻게 확인해야 할까요?

‘다층 PCB 3일’처럼 총일수만 보지 말고 파일 승인일, 자재 확보일, 생산 시작일, 검사 완료일과 출하일을 분리해 요청하세요. PCB 스택업 납기는 압착 횟수와 재료 조달에 따라 달라질 수 있으므로, 특수 재료 조달이 포함되는지, 주말과 운송 시간이 별도인지도 확인해야 실제 수령일을 계산할 수 있습니다.

다층 PCB의 전체 제작 흐름은 다층 PCB 제조 공정에서 참고할 수 있습니다.

자주 묻는 질문(FAQ)

Q1. 6층 PCB도 2층 PCB처럼 빠르게 제작할 수 있나요?

A1. 표준 재료와 검증된 스택업을 사용하면 일정을 단축할 수 있지만, 적층·정합·도금·검사 단계가 늘어 동일한 기준으로 보기는 어렵습니다.

Q2. 긴급 제작에서는 스택업을 제조사에 맡겨도 되나요?

A2. 신호 무결성이나 임피던스 요구가 없다면 제안받을 수 있지만, 목표 두께·동박·전원·그라운드 배치와 승인 절차를 먼저 정해야 합니다.

Q3. 다층 PCB에 블라인드 비아를 넣으면 납기가 얼마나 늘어나나요?

A3. 고정된 일수로 말할 수 없습니다. 레이저 드릴, 도금 충전, 층 조합과 검사 범위에 따라 달라지므로 견적 단계에서 실제 적층과 공정을 확인해야 합니다.

Q4. 임피던스 쿠폰을 생략하면 더 빨리 받을 수 있나요?

A4. 제작 시간은 줄어들 수 있지만 고속 신호 검증 근거가 사라집니다. 제품 요구와 고객 승인 기준에 따라 쿠폰과 측정 보고서 필요 여부를 결정하세요.

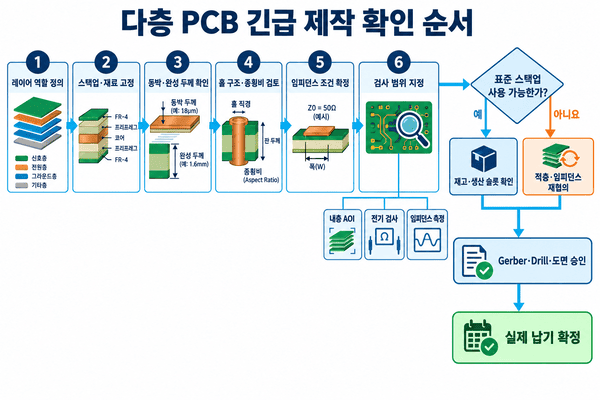

Q5. 다층 PCB 긴급 제작에서 가장 먼저 확정할 것은 무엇인가요?

A5. 레이어별 역할을 포함한 스택업, 재료 등급, 완성 두께, 동박, 홀 구조와 검사 요구를 먼저 고정해야 합니다.
