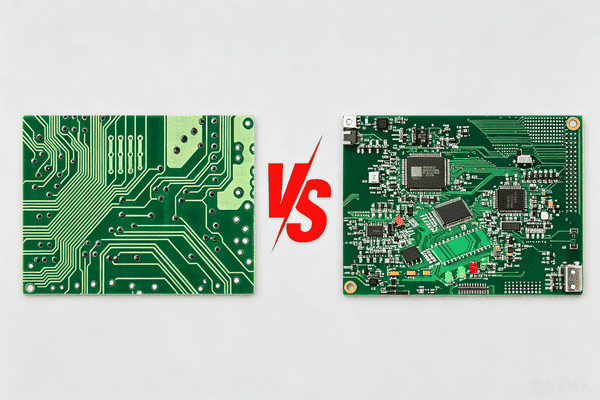

PCB(인쇄회로기판)는 절연 기판 위에 구리 트레이스, 패드, 비아가 있고 부품이 장착되지 않은 베어 보드입니다. PCBA(인쇄회로기판 조립체)는 저항, 콘덴서, IC, 커넥터가 납땜된 동일한 보드로, 기능적인 회로가 됩니다. 간단히 말해: PCB + 부품 + 납땜 = PCBA입니다. PCB는 자체적으로 전자 기능을 수행할 수 없지만 PCBA는 가능합니다.

이러한 간단한 설명은 정의적 측면에서 PCB와 PCBA를 명확히 구분하지만, 실제 프로젝트에서 자주 다루는 비용 관련 선택 사항은 거의 다루지 않습니다. PCB 제조 엔지니어로서 수년간 일하면서 엔지니어와 구매 담당자가 항상 실질적인 후속 질문에 직면하는 것을 보았습니다. 베어 보드를 구매해야 할지 완성된 조립 버전을 구매해야 할지, 각 옵션에 필요한 문서 파일은 무엇인지, 그리고 동일한 보드 레이아웃에서 PCBA 가격이 일반 PCB 견적보다 4~10배 높은 이유가 무엇인지 자주 궁금해합니다. 현장 경험을 바탕으로 이 가이드를 정리했습니다. 공식 정의, 생산 워크플로우, 비용 구성 분석, 자격 테스트 기준, 생산 납기, 그리고 적절한 옵션을 선택하는 데 도움이 되는 실용적인 판단 가이드라인을 포함한 핵심 사항을 안내합니다.

PCB(인쇄회로기판)란 무엇인가?

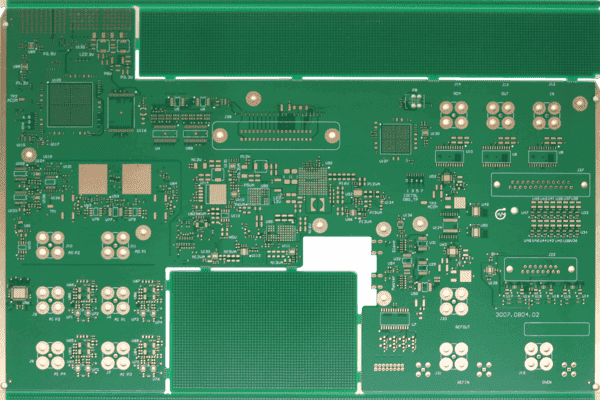

인쇄회로기판은 거의 모든 전자 기기의 물리적 기반입니다. 하나 이상의 도전성 구리층이 절연 기판에 적층되어 있으며, 가장 일반적으로 FR-4 유리섬유 에폭시이지만, 폴리이미드(플렉스 회로용), 알루미늄(LED 및 전력 응용용), PTFE 기반 적층판(RF 설계용)도 사용됩니다.

베어 PCB는 두 가지를 제공합니다:

1. 기계적 지지: 부품이 나중에 장착될 견고한(또는 유연한) 플랫폼.

2. 전기적 상호연결: 구리 트레이스, 패드, 도금 관통홀 또는 비아를 통해 부품 위치 간에 신호와 전력을 전달.

베어 PCB가 제공하지 *않는* 것은 기능입니다. 전원을 인가해도 아무 일도 일어나지 않으며, 신호를 처리할 능동 또는 수동 부품이 없기 때문입니다. 이것이 PCB를 전자 제품의 뼈대라고 부르는 이유입니다. 구조는 완성되었지만 아직 생명이 없는 상태입니다.

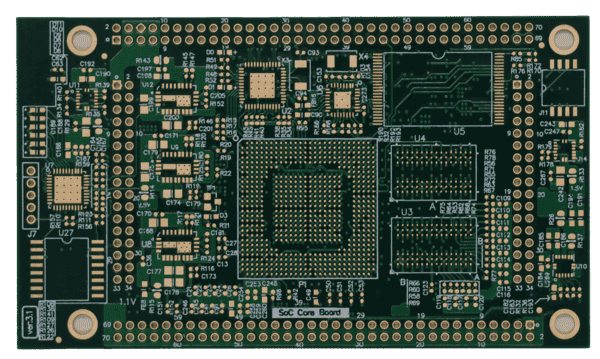

베어 PCB의 핵심 요소

• 기판(코어 및 프레프레그): 강성, 열적 성능, 유전 특성을 결정하는 절연 기재.

• 구리층: 단일 층부터 고밀도 설계의 20층 이상까지; 표준 외부층 구리 두께는 1 oz(35 μm)이며, 고전류 보드용 두꺼운 구리 옵션도 있습니다.

• 솔더 마스크: 구리를 보호하고 조립 중 솔더 브리지를 방지하는 폴리머 코팅(일반적으로 녹색, 파랑, 빨강, 검정, 흰색도 있음).

• 실크스크린 : 조립과 디버깅을 안내하는 인쇄된 레퍼런스 디자이네이터(R1, C3, U2)와 극성 표시.

• 표면 처리: HASL, 무연 HASL, ENIG, OSP 또는 화학 은/주석. 이러한 처리는 노출된 패드에 적용되어 조립 때까지 납땜 가능성을 유지합니다.

주의할 점: 베어 PCB의 표면 처리는 *미래의 PCBA를 위해* 거의 전적으로 존재합니다. 구리는 노출 후 몇 시간 내에 산화됩니다. 표면 처리는 보드 제작과 부품 조립 사이의 몇 주 동안 납땜 가능성을 보존합니다. 이것이 베어 PCB가 건조제와 함께 진공 포장되어 출하되는 이유이기도 합니다. 장착된 반도체를 보호하기 위해 정전기 방지(ESD) 백이나 트레이에 담아 출하되는 PCBA와의 포장 차이를 보여줍니다.

PCBA(인쇄회로기판 조립체)란 무엇인가?

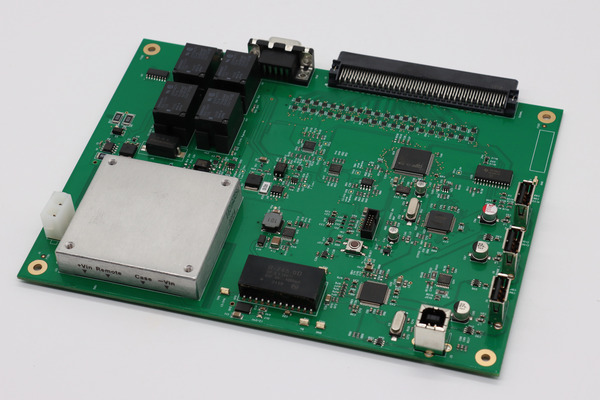

인쇄회로기판 조립체는 조립 공정이 완료된 베어 PCB입니다: 솔더 페이스트 인쇄, 부품 장착, 솔더 조인트 리플로우 또는 웨이브 납땜, 완성된 보드 검사 및 테스트. PCBA라는 용어는 두 가지 관련된 방식으로 사용됩니다:

• 명사로: 조립된 보드 자체 — 인클로저에 들어가 최종 기기가 되는 반제품.

• 공정으로: "PCBA" 또는 "PCB assembly"는 보드에 부품을 장착하는 제조 서비스를 의미.

항공우주 및 국방 문서에서 흔히 사용되는 CCA(회로 카드 조립체)와, 일본과 구 표준에서 여전히 사용되는 구식 용어 PWB/PWA(인쇄 배선 기판/조립체)를 접할 수도 있습니다. 기능적으로 CCA와 PCBA는 동일합니다. 데이터시트, 군사 규격 또는 공급업체 견적을 읽을 때 이러한 동의어를 아는 것이 중요합니다. 어휘는 바뀌어도 실제 물체는 변하지 않기 때문입니다.

PCBA는 일반적으로 최종 제품이 아닙니다. 스마트폰 메인보드가 PCBA로서 역할하며, 스마트폰은 이 PCBA를 디스플레이, 배터리, 인클로저, 펌웨어와 결합합니다. 업계 전문가들은 이후 단계의 공정을 박스 빌드 또는 시스템 통합이라고 부릅니다.

PCB vs PCBA: 한눈에 보는 차이점

아래 표는 구매자와 엔지니어가 실제로 비교하는 모든 차원에서 PCB와 PCBA의 차이를 요약한 것입니다:

PCB와 PCBA의 핵심 차이점 심층 분석

1. 다른 생산 단계

PCB 제작은 전자 보드 생산의 첫 단계로, 1차 제조 공정에 속합니다. 회로 캐리어의 생산만 완료하며 부품 조립 작업은 포함하지 않습니다. PCBA는 합격된 PCB를 기반으로 한 2차 가공 공정으로, 제품 기능을 구현하는 최종 핵심 단계입니다.

두 단계 사이에는 불가피한 순차적 관계가 있습니다. 합격된 PCB 없이는 PCBA가 있을 수 없습니다. 베어 PCB의 품질은 후속 PCBA 조립 의 수율을 직접적으로 결정합니다.

2. 다른 기술적 난이도

PCB 제조는 회로, 비아, 레이어의 정밀 제어에 중점을 둡니다. 다층 보드, 고밀도 배선, 특수 기판 재료는 고정밀 생산 장비와 공정 기술을 필요로 합니다.

PCBA 가공은 조립 정밀도, 부품 호환성, 납땜 품질에 더 중점을 둡니다. BGA  및 0201 초소형 패키지와 같은 고정밀 부품의 경우 수동 조립이 거의 불가능하며, 완전 자동화된 SMT 장비와 전문적인 공정 디버깅이 필요합니다.

3. 다른 프로젝트 비용

베어 PCB는 비용 구성이 단순하고 프로토타입 비용이 낮아 개발자의 초기 단계 반복 디버깅에 매우 적합합니다. 하지만 부품을 별도로 구매하고 조립 제조사를 따로 찾아야 한다면 종합적인 시간 비용과 물류 비용이 크게 증가합니다.

PCBA의 단가는 베어 PCB보다 높지만, PCBgogo 와 같은 턴키 원스톱 서비스는 부품 조달 비용, 다중 공급업체 커뮤니케이션 비용, 조립 디버깅 비용을 효과적으로 절감할 수 있습니다. 소량 및 양산 프로젝트에 가장 비용 효율적인 솔루션입니다.

PCB 제조 vs PCBA 제조: 두 가지 다른 공정

PCB 제조와 PCBA 제조의 차이를 이해하는 가장 명확한 방법은 이를 순차적 단계로 보는 것입니다. 완전히 다른 장비에서 실행되고, 다른 품질 기준으로 판단되며, 다른 가격 논리로 견적됩니다.

베어 PCB 제조 방법

PCB 제작은 감산 화학 및 기계적 공정입니다. 표준 다층 보드의 경우:

1. 내층 이미징 및 에칭 — 회로 패턴이 포토리소그래피로 구리 적층판에 전사되고, 불필요한 구리가 에칭으로 제거됩니다.

2. 적층 — 내층, 프레프레그, 구리 포일이 열과 압력 하에서 적층되고 접합되어 단일 다층 패널이 됩니다.

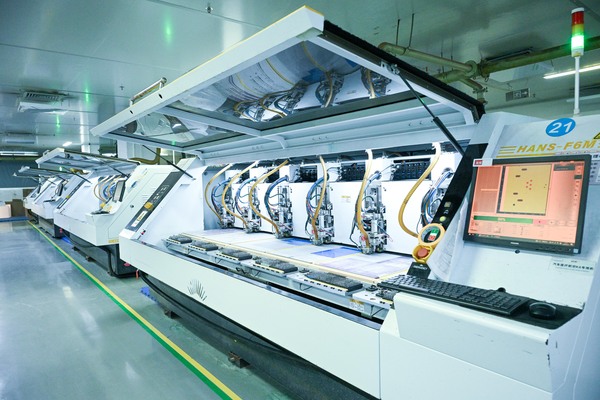

3. 드릴링 — 기계식 또는 레이저 드릴링으로 관통홀, 블라인드 비아, 베리드 비아를 생성합니다.

4. 도금 — 무전해 및 전해 구리 도금으로 홀 벽을 금속화하여 레이어 간 전기적 연결을 만듭니다.

5. 외층 이미징 및 에칭 — 외층 회로 패턴이 형성됩니다.

6. 솔더 마스크 및 실크스크린 — 보호 코팅과 레전드 인쇄.

7. 표면 처리 — HASL, ENIG 또는 OSP가 노출된 패드에 적용됩니다.

8. 프로파일링 및 전기 테스트 — 라우팅/V-스코어링으로 최종 형상을 만든 후 100% 도통 및 절연 테스트(프로토타입은 플라이잉 프로브, 양산은 테스트 픽스처).

이 단계의 품질 기준은 IPC-A-600(베어 보드의 외관/치수 허용 기준)과 IPC-6012(강성 보드의 자격 및 성능)입니다. 제조사가 어느 IPC-6012 클래스로 제작하는지 명시할 수 있다면 — 상용 제품은 Class 2, 고신뢰성 응용은 Class 3 — 이는 공정 관리의 의미 있는 신호입니다.

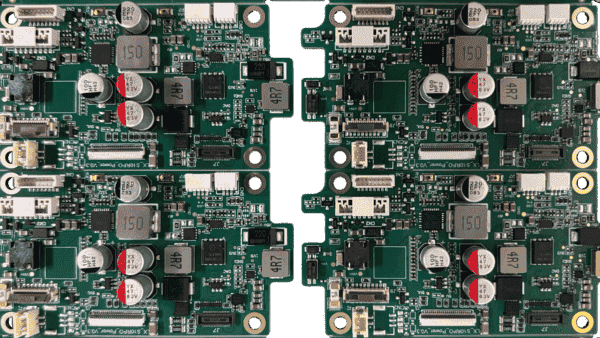

PCBA 제조 방법

PCB 조립은 부품 장착 및 납땜 공정으로, 오늘날 SMT(표면 실장 기술)가 주를 이루며, 커넥터, 대형 전해 콘덴서, 기계적 응력이 가해지는 부품에는 THT(관통홀 기술)가 사용됩니다:

1. 솔더 페이스트 인쇄 — 레이저 절단 스테인리스 스텐실을 통해 SMT 패드에 페이스트가 인쇄됩니다.

2. SPI(솔더 페이스트 검사) — 페이스트 볼륨과 정렬의 3D 측정; 대부분의 솔더 결함은 이 단계에서 추적되므로, 진지한 조립업체는 최종 검사뿐만 아니라 여기서 검사합니다.

3. 픽앤플레이스 — 장비가 01005 칩 저항부터 대형 BGA까지 시간당 수만 개의 부품을 장착합니다.

4. 리플로우 납땜 — 보드가 제어된 열 프로파일의 다중 존 오븐을 통과하며 페이스트를 녹여 조인트를 형성합니다.

5. AOI(자동 광학 검사) — 카메라 기반 부품 유무, 극성, 조인트 품질 검증.

6. X-레이 검사 — BGA 및 QFN과 같은 숨겨진 조인트 패키지에 필요하며, 광학 검사로는 솔더를 물리적으로 볼 수 없기 때문입니다.

7. THT 삽입 및 웨이브/선택적 납땜 — 관통홀 부품용.

8. ICT 및 기능 테스트 — 인서킷 테스트로 개별 부품 값과 연결을 검증; 기능 테스트로 보드에 전원을 인가하여 실제 동작을 검증.

여기서 적용 기준은 IPC-A-610(전자 조립체 허용 기준)과 J-STD-001(납땜 요구사항)으로 전환됩니다. 이 기준 전환 — 보드는 IPC-A-600, 조립체는 IPC-A-610 — 은 기억할 가치가 있는 세부 사항입니다. "합격"한 베어 PCB도 조립 공정이 잘못 관리되면 PCBA가 실패할 수 있으며, 반대로 완벽한 조립 라인도 결함 있는 베어 보드를 구제할 수 없다는 의미입니다.

PCB와 PCBA의 비용 차이: 실제로 지불하는 것

베어 PCB 견적과 PCBA 견적 간의 가격 차이는 많은 초보 구매자를 놀라게 합니다. 하지만 놀랄 필요가 없습니다. 두 견적은 다른 범위를 다룹니다.

베어 PCB 견적에는 적층판 재료, 제작 가공(레이어 수, 보드 크기, 수량, 임피던스 제어나 비아 인 패드와 같은 특수 사양에 따라 산정), 공구비/NRE, 전기 테스트가 포함됩니다. 단순한 2층 프로토타입의 경우 보드당 몇 달러에 불과할 수 있습니다. 임피던스 제어가 있는 6층 보드는 더 비싸지만 프로토타입 수량에서는 여전히 적당한 수준입니다.

PCBA 견적에는 BOM의 모든 부품(총 조립 비용의 50~70%, 소수의 IC가 지배), 레이저 절단 스텐실(1회성), SMT 장비 프로그래밍 및 셋업(리비전당 1회성), 조인트 또는 부품당 장착 비용, 해당하는 경우 THT 핸드 납땜 인건비, 검사/테스트 시간이 추가됩니다.

이 구조에서 세 가지 실용적인 비용 규칙이 도출됩니다:

• 셋업 비용은 수량으로 분산됩니다. 5개 보드에서는 스텐실과 프로그래밍이 대부분을 차지하여 단가가 높아 보입니다. 500개 보드에서는 동일한 고정 비용이 무시할 수 있게 됩니다. 이것이 PCBA 단가가 베어 PCB 단가보다 수량에 따라 훨씬 가파르게 하락하는 이유입니다.

• 조립이 아닌 BOM이 보통 비용의 레버입니다. 조립된 보드가 예산을 초과한다면, 부품 선택을 검토하는 것(±0.1% 저항이 필요한가? 핀 호환되는 더 저렴한 MCU가 있는가?)이 조임 단가 협상보다 typically 더 많이 절감합니다.

• 설계 변경은 조립 후에 더 비쌉니다. 설계 오류로 베어 PCB 배치를 폐기하면 보드 비용만 낭비됩니다. 조립된 보드를 폐기하면 보드 *플러스* 부품 *플러스* 인건비를 낭비합니다. 이러한 비대칭이 바로 프로토타이핑 관행이 양산 전에 소량 PCBA를 주문하는 이유입니다.

베어 PCB vs PCBA 주문 시기: 의사결정 프레임워크

베어 인쇄회로기판 주문과 인쇄회로기판 조립체 주문 중 선택은 네 가지 질문으로 요약됩니다:

1. 조립 역량이 있습니까? 팀에 리플로우 장비, 숙련된 핸드 납땜 기술, 시간이 있거나 — 설계가 크고 핸드 납땜 가능한 패키지만 사용한다면 — 베어 PCB와 자체 조립이 초기 프로토타입에 적합할 수 있습니다. 설계에 BGA, QFN 또는 0402 이하 수동 부품이 포함된다면 수동 조립은 신뢰할 수 없으며, 수량에 관계없이 전문 SMT 조립이 실용적인 경로입니다.

2. 프로젝트가 어느 단계에 있습니까? 트레이스를 자르고 선을 납땜할 것으로 예상되는 초기 브레드보드 대체 프로토타입은 자유롭게 수정할 수 있는 베어 보드가 유리합니다. 실제 제품을 대표해야 하는 설계 검증 프로토타입은 PCBA가 유리합니다. 조립 품질 자체가 검증 대상의 일부이기 때문입니다.

3. 부품 소싱은 누가 담당해야 합니까? 이것이 세 가지 표준 PCBA 조달 모델을 정의합니다:

• 풀 턴키: 제조사가 보드를 제작하고, 모든 부품을 소싱하고, 조립합니다. 하나의 공급업체, 하나의 책임 소재, 구매 인프라가 없는 팀에 가장 빠름.

• 위탁(Consigned): 고객이 모든 부품을 공급하고, 제조사는 조립만 합니다. 재고를 보유하고 있거나 이미 확보한 장납기 부품을 사용할 때 합리적.

• 부분 턴키: 핵심 또는 사전 구매 부품(보통 메인 IC)은 고객이 공급하고, 제조사는 범용 수동 부품을 소싱. 실무에서 가장 흔한 타협안.

4.일정이 얼마나 촉박합니까? 제작과 조립을 두 공급업체로 분할하면 출하 및 인계 단계가 추가되며, 더 중요한 것은 책임이 분할됩니다. 조립된 보드가 실패하면 제작사와 조립사가 서로를 가리킬 수 있습니다. 하나의 지붕 아래에서 결합된 PCB + 조립 주문은 이러한 간극을 제거하며, 이것이 원스톱 제조사가 존재하는 주요 이유입니다.

PCBgogo 와 같은 플랫폼은 풀 턴키, 위탁, 부분 턴키 조달 모델을 지원하여 고객이 프로젝트 요구에 가장 적합한 소싱 방식을 선택할 수 있습니다. PCB 제작, 부품 소싱, SMT 조립이 하나의 견적 워크플로우에 통합되어, PCBgogo는 프로토타입 및 소량 구매자가 DFM 리뷰, 제조 조정, 생산 관리를 하나의 책임 있는 공급업체를 통해 단순화할 수 있도록 돕습니다.

PCB/PCBA 구매 시 흔한 실수와 피하는 방법

이것들은 실제 구매에서 반복적으로 나타나는 오류이며, 각각 하나의 습관으로 방지할 수 있습니다:

실수 1: "PCB"를 주문하고 조립된 보드를 기대하기. 일부 리스팅과 공급업체가 용어를 느슨하게 사용하기 때문에 구매자는 기능적인 유닛이 필요할 때 베어 보드를 받는 경우가 있습니다. 해결: 범위를 명시적으로 확인 — 견적에 BOM과 조립이 항목별로 표시되지 않았다면 베어 보드를 구매하는 것입니다.

실수 2: 부품 번호가 불완전한 BOM 제출. 제조사 부품 번호 없이 "10uF 콘덴서"라고만 적힌 BOM 라인은 조립업체가 전압 정격, 유전체, 패키지를 추측하게 만들며, 이는 견적 지연과 잘못된 부품 조립의 주요 원인입니다. 해결: 모든 BOM 라인에 완전한 MPN, 수량, 레퍼런스 디자이네이터가 필요하며, 승인된 대체 부품은 미리 명시.

실수 3: 센트로이드 파일 누락. 거버만으로는 픽앤플레이스 장비에 부품 중심과 회전을 알려줄 수 없습니다. 해결: 모든 조립 주문 시 EDA 툴에서 센트로이드(픽앤플레이스/XY) 파일을 내보내기.

실수 4: DFM/DFA 피드백 무시. 제조성 설계 문제(애시드 트랩, 불충분한 어뮬러 링)와 조립성 설계 문제(보드 가장자리에 너무 가까운 부품, 혼합 방향 극성 부품)는 생산 전에는 수정이 저렴하고 생산 후에는 비쌉니다. 해결: 제조사의 엔지니어링 질문을 마찰이 아닌 무료 컨설팅으로 취급. 제작 전에 진정한 DFM 리뷰를 수행하는 공급업체 — 받은 대로 제작하는 것이 아니라 — 는 리스핀 위험을 실질적으로 줄입니다.

실수 5: 프로토타입 스펙으로 양산 가격 검증. 프로토타입 가격과 양산 가격은 PCB와 PCBA에서 다르게 산정됩니다(위 비용 섹션 참조). 해결: 공급업체 비교 시 5개가 아닌 현실적인 생산 수량으로 견적 요청.

실수 6: 조립 주문에 테스트 요구사항 없음. "조립됨"이 "AOI 이상의 테스트"를 자동으로 의미하지 않습니다. 해결: 검사 기준(IPC-A-610 Class 2 또는 3)과 BGA용 X-레이, ICT 또는 기능 테스트 필요 여부를 명시하고, 공급업체가 결과를 문서화할 것으로 예상.

베어 PCB에서 완제품까지: 제조 체인에서 각각의 위치

전체 순서를 이해하면 두 용어가 모두 존재하는 이유와 어느 것도 다른 것을 대체할 수 없는 이유가 명확해집니다:

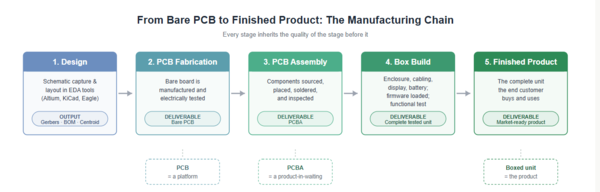

설계 → PCB 제작 → PCB 조립(PCBA) → 박스 빌드 → 완제품

• 설계: EDA 툴(Altium, KiCad, Eagle)에서 회로도 작성 및 레이아웃, 거버, BOM, 센트로이드 파일 생성. 선택한 PCB 설계 소프트웨어가 워크플로우와 설계 효율에 큰 영향을 미칠 수 있으므로, 당사는

• 최고의 PCB 설계 소프트웨어  가이드를 정리하여 적합한 툴을 찾을 수 있도록 도왔습니다.

• PCB 제작: 베어 보드가 제작되고 전기 테스트를 거칩니다. 산출물: 베어 PCB.

• PCB 조립: 부품이 소싱, 장착, 납땜, 검사됩니다. 산출물: PCBA.

• 박스 빌드: PCBA가 인클로저, 케이블, 디스플레이, 배터리와 통합되고, 펌웨어가 로드되며, 완제품이 기능 테스트를 받습니다.

• 완제품: 최종 고객이 구매하는 것.

유용한 멘탈 모델: PCB는 플랫폼, PCBA는 대기 중인 제품, 박스 유닛은 제품입니다. 모든 단계는 이전 단계의 품질을 상속받습니다. 이것이 PCB vs PCBA 구분이 중요한 가장 깊은 실용적 이유입니다. 베어 보드에 구워진 신호 무결성 문제는 조립 중 납땜으로 해결할 수 없으며, 완벽한 베어 보드도 잘못된 리플로우 오븐 프로파일에서 살아남을 수 없습니다.

신뢰할 수 있는 PCB 및 PCBA 제조사 선택 방법?

PCB와 PCBA의 품질은 전자 제품의 안정성과 수명을 직접적으로 결정합니다. 많은 개발자가 제조사 선택 시 품질 불균형, 숨겨진 비용, 납기 지연, 사후 관리 미보장 등의 문제에 직면합니다. 전문적이고 신뢰할 수 있는 제조 파트너는 정식 자격, 완전한 생산 라인, 표준화된 테스트 공정, 투명한 가격 규칙을 갖추어야 합니다.

글로벌 전자 개발자 및 중소기업에게 PCBgogo 는 자체 공장과 성숙한 산업 시스템을 바탕으로 신뢰할 수 있는 원스톱 PCB 및 PCBA 제조 서비스 제공업체가 되었습니다. 글로벌 시장에 집중하는 전문 전자 제조 브랜드로서 PCBgogo는 표준화된 생산 설비와 ISO9001, UL, RoHS, CE 등 완전한 국제 인증을 보유하고 있습니다.

단일 비즈니스를 가진 제조사와 달리 PCBgogo는 베어 PCB 프로토타이핑, 다층 보드 양산, SMT/DIP 조립, 글로벌 부품 소싱, 완성 보드 테스트를 포함한 풀링크 서비스를 지원합니다. 개발자의 부품 매칭 어려움, 다중 공급업체 커뮤니케이션 번거로움, 전후 공정 품질 불일치라는 페인 포인트를 해결합니다.

서비스 효율성과 비용 관리 측면에서 PCBgogo는 숨겨진 비용 없는 실시간 온라인 견적을 제공하고, 1개 프로토타입 맞춤과 24시간 가속 PCB 생산을 지원하며, 무료 DFM 설계 검사를 제공하여 사용자가 설계 결함을 피하고 생산 위험을 줄일 수 있도록 돕습니다. 전 세계 200개 이상의 국가와 지역에 서비스를 제공하며 안정적인 크로스보더 물류와 완벽한 사후 관리 시스템을 갖추고 있어, 높은 가성비와 안정적인 품질을 추구하는 R&D 엔지니어와 소량 생산 기업에 매우 적합합니다.

결론: PCB vs PCBA 한 가지 핵심 요약

PCB와 PCBA의 구분은 설명하기는 간단하지만 적용하면 결과가 큽니다. PCB는 베어 보드 — 구리와 적층판으로 이루어진 엔지니어링 기반입니다. PCBA는 그 기반 위에 구축된 조립된 기능적 회로입니다. 이 둘은 다른 공정으로 생산되고, 다른 IPC 기준으로 판단되며, 다른 비용 구조로 견적되고, 다른 파일 세트로 주문됩니다.

보드를 사양하거나 구매하는 모든 사람에게 실용적인 체크리스트는 간단합니다. 실제로 필요한 산출물이 무엇인지 알고, 올바른 파일을 준비하고(베어 보드는 거버만; 조립체는 거버 + BOM + 센트로이드), 검사 기준을 명시하고, 턴키, 부분 턴키, 위탁 소싱 중에서 의도적으로 결정하세요. 설계 파일에서 테스트된 조립체까지 가장 짧은 경로를 원하는 팀은 일반적으로 체인을 통합합니다 — PCBgogo로 견적 , 제작, 소싱, 조립을 하나의 추적 가능한 워크플로우에서 수행하는 디지털 원스톱 플랫폼 사용 — 반면 사내 조립 라인을 보유한 팀은 베어 PCB를 계속 구매하고 나머지를 직접 처리할 것입니다. 어느 쪽이든, 이 가이드의 엔지니어링 기본 사항은 동일합니다. 베어 보드를 먼저 올바르게 만드세요. PCBA가 되는 모든 것이 그 위에 구축되기 때문입니다.

FAQ: PCB vs PCBA

PCB와 PCBA의 주요 차이점은 무엇인가?

PCB는 기계적 구조와 구리 상호연결을 제공하는 부품 미장착 베어 회로 기판입니다. PCBA는 모든 전자 부품이 납땜된 후의 보드입니다. PCB는 자체적으로 기능하지 않지만 PCBA는 작동하는 회로입니다.

PCBA는 완성된 전자 제품과 같은가?

아닙니다. PCBA는 반제품 조립체입니다. 완제품은 박스 빌드가 필요합니다: 인클로저, 배선, 펌웨어, 최종 시스템 테스트. 소비자 제품에서 PCBA는 기기 내부의 "메인보드"이지 기기 자체가 아닙니다.

PCBA가 베어 PCB보다 훨씬 비싼 이유는?

PCBA 가격에는 베어 보드에 모든 부품(종종 총 비용의 50~70%), 스텐실, 장비 셋업, 장착, 납땜, 검사/테스트가 포함되기 때문입니다. 베어 보드는 보통 조립 가격의 10~30%입니다.

PCB vs PCBA 주문에 어떤 파일이 필요한가?

베어 PCB: 거버 파일과 드릴 파일. PCBA: 거버에 제조사 부품 번호가 있는 완전한 BOM과 센트로이드(픽앤플레이스) 파일. 후자 두 가지 중 하나라도 누락하면 조립 견적이 지연됩니다.

PCB와 PWB는 같은 것인가?

사실상 같습니다. PWB(인쇄 배선 기판)는 동일한 베어 보드의 구식 용어로, 일본에서 여전히 흔합니다. 마찬가지로 PWA와 CCA는 레거시 및 항공우주/국방 맥락에서 PCBA의 대체 명칭입니다.

PCB 제작과 조립을 다른 공급업체에서 주문할 수 있나?

가능하며, 사내 구매를 보유한 기업이 가끔 그렇게 합니다. 트레이드오프는 더 긴 총 리드타임, 추가 출하, 결함 발생 시 분할된 책임입니다. 프로토타입과 소량의 경우 단일 원스톱 공급업체가 보통 더 빠르고 책임 소재를 명확히 하기 쉽습니다. 이것이 PCBgogo와 같은 제조사의 턴키 서비스가 설계된 사용 사례로, 제작, 부품 소싱, SMT 조립을 하나의 주문에 통합하여 전 과정 추적 가능성을 제공합니다.

PCB와 PCBA에 어떤 품질 기준이 적용되나?

베어 보드는 IPC-A-600으로 검사되고 IPC-6012로 자격 부여됩니다. 조립체는 IPC-A-610으로 검사되고 J-STD-001에 따른 납땜이 적용됩니다. 공급업체 평가 시 어느 클래스(2 또는 3)로 제작하고 검사하는지 문의하세요.

PCB와 PCBA의 리드타임이 다른가?

네. 프로토타입 베어 보드는 24시간~5일 내 출하 가능합니다. PCBA는 부품 소싱과 조립이 추가되어 프로토타입의 경우 보통 3~10일이 추가됩니다. BOM 항목이 할당에 있는 경우 더 오래 걸립니다. 장비 시간이 아닌 부품 가용성이 가장 흔한 일정 위험입니다.
