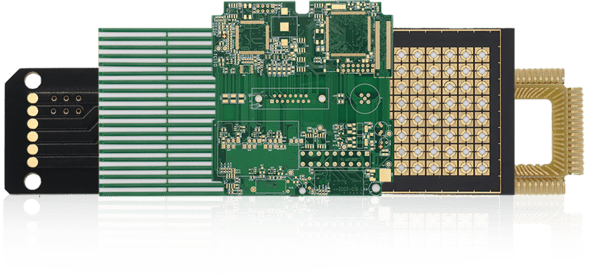

PCB란 무엇인가?         PCB(인쇄회로기판)는 전자 부품을 기계적으로 지지하고 트레이스라고 불리는 에칭된 구리 경로를 통해 전기적으로 연결하도록 설계된 평면 비도전성 보드입니다. 현대 전자기기의 기반으로서 PCB는 계산기와 같은 단순한 소비재부터 항공우주, 자동차, 산업 응용의 첨단 시스템까지 거의 모든 기기에 사용됩니다.

스마트폰, 노트북, 심지어 자동차 대시보드에 무엇이 작동시키는지 궁금했던 적이 있다면, 그 답은 거의 항상 인쇄회로기판과 관련이 있습니다. 전자, 엔지니어링 또는 제품 개발에 종사하는 모든 사람에게 PCB의 의미를 이해하는 것은 필수적입니다.

이 종합 가이드에서는 회로 기판이 무엇인지, 어떻게 작동하는지, 무엇으로 만들어졌는지, 사용 가능한 다양한 유형, 제조 방법, 프로젝트에 적합한 보드를 선택하는 방법을 분석합니다. 학생, 취미가, 엔지니어 또는 구매 담당자이든 이 기사는 PCB에 대해 알아야 할 모든 것을 다룹니다.

PCB는 무엇의 약자인가?

PCB는 인쇄회로기판(Printed Circuit Board)의 약자입니다. 이름에는 이해할 가치가 있는 두 부분이 있습니다:

• "인쇄(Printed)"는 제조 방법을 의미합니다. 구리 배선 패턴이 사진식 및 화학적 방법으로 보드에 전사되며, 손으로 배선하는 대신 이미지를 인쇄하는 것과 유사합니다. 이 인쇄/에칭 공정이 신뢰할 수 있고 콤팩트한 전자 회로의 대량 생산을 가능하게 합니다.

• "회로 기판(Circuit board)"은 객체 자체를 설명합니다: 완전한 전기 회로를 담는 목적의 견고한(또는 유연한) 보드.

다음 관련 용어도 들어볼 수 있습니다:

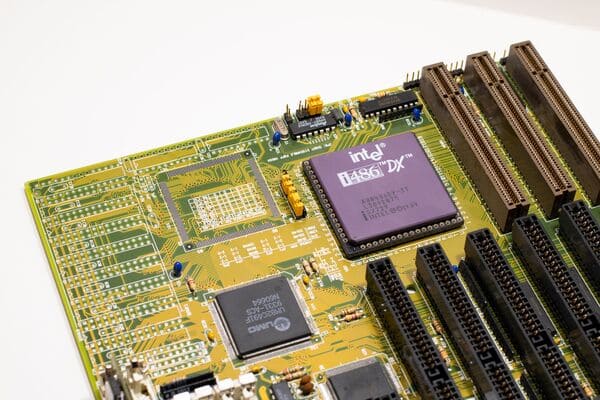

PCBA: 인쇄회로기판 조립체 — 모든 부품이 납땜된 완전히 장착된 보드

PWB: 인쇄 배선 기판 — 동일한 것에 대한 구식 덜 흔한 용어

추가 자료: PCB vs PCBA: 제조, 비용 및 구매의 핵심 차이

핵심 요약PCB 정의:       PCB는 인쇄회로기판의 약자 — 전기 연결을 만드는 에칭된 구리 경로가 있는 비도전성 보드입니다.핵심 기능: PCB는 전자 부품에 기계적 지지와 전기적 연결성을 모두 제공합니다.주요 분류: PCB는 레이어 수(단층, 양층, 다층)와 기판 유형(강성, 플렉스, 리지드-플렉스, 메탈코어 등)으로 분류됩니다.제조 공정: PCB 제조에는 이미징, 에칭, 적층, 드릴링, 도금, 테스트를 포함한 정밀 단계가 포함됩니다.선택 요소: 적절한 PCB 선택은 회로 복잡도, 재료 특성, 열 요구사항, 생산 수량, 예산의 균형을 맞춰야 합니다.

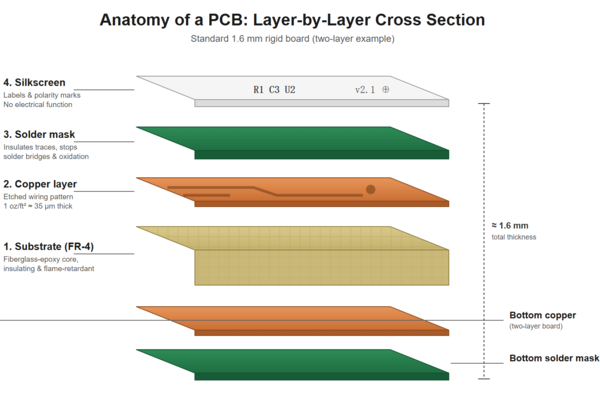

회로 기판은 무엇으로 만들어지는가? 레이어별 구조

표준 PCB를 중간으로 잘랐다면 적층 샌드위치를 볼 수 있을 것입니다. 일반적인 강성 보드는 약 1.6mm 두께이며, 스택업의 각 레이어는 특정 역할을 합니다.

1. 기판(베이스). 보드의 구조적 코어로, 가장 일반적으로 FR-4, 유리섬유 강화 에폭시 적층판입니다. FR-4은 절연체이며 전기를 전도하지 않고 난연성입니다("FR"이 의미하는 바입니다). 다른 기판은 특수 요구를 충족합니다: 플렉스 회로용 폴리이미드 필름, 열을 방출해야 하는 보드(LED 조명 등)용 알루미늄 코어, 고주파 RF 설계용 PTFE 기반 적층판.

2. 구리층. 기판에 접합된 얇은 구리 포일로, 설계된 배선 패턴만 남도록 화학적 에칭을 거칩니다. 표준 구리 두께 는 평방피트당 1 oz로, 약 35 μm이며 사람 머리카락 너비의 약 절반입니다. 보드는 하나의 구리층, 두 개(양면 각 하나) 또는 다층 스택업에서 여러 내부층을 가질 수 있습니다.

3. 솔더 마스크. 구리 위의 착색된 폴리머 코팅. 역할은 트레이스를 절연하고, 조립 중 우발적 솔더 브리지를 방지하고, 구리의 산화를 보호하는 것입니다. 녹색이 전통적이지만 색상은 순전히 외관적입니다. 파랑, 빨강, 검정, 흰색, 보라색 보드는 전기적으로 동일합니다.

4. 실크스크린. 표면에 인쇄된 (보통) 흰색 글자: R1, C3, U2와 같은 부품 라벨, 극성 표시, 로고, 버전 번호. 실크스크린은 전기적 기능이 없습니다. 인간이 보드를 조립, 테스트, 수리할 수 있도록 존재합니다.

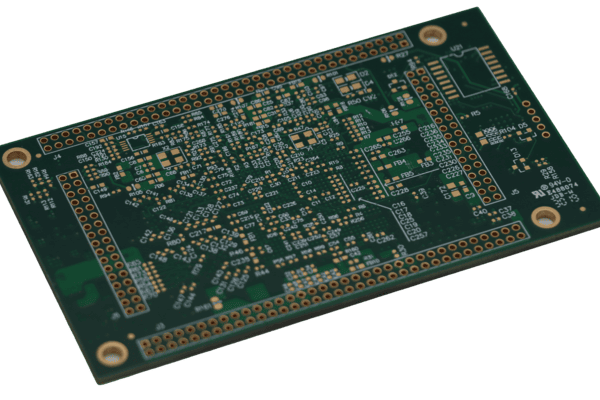

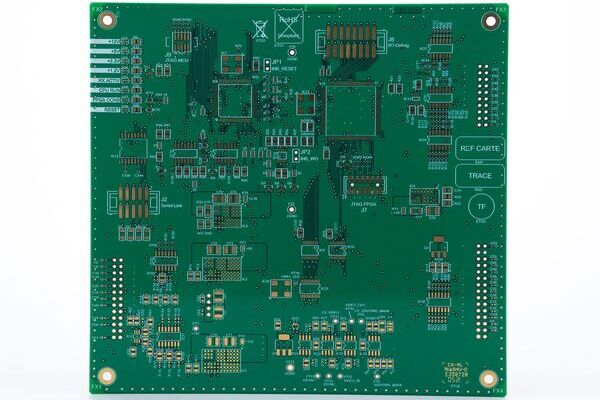

레이어에 내장된 기능

레이어 자체 외에도 모든 회로 기판은 구리 기능의 작은 어휘를 사용합니다:

• 트레이스: 고정된 와이어 역할을 하는 얇은 구리선으로, 부품 간에 신호와 전력을 전달.

• 패드: 부품 핀이 납땜되는 노출된 구리 영역.

• 비아: 신호를 하나의 구리층에서 다른 층으로 전달하는 작은 도금홀. 관통 비아는 보드 전체에 걸쳐 있고, 블라인드 및 베리드 비아는 고밀도 설계에서 일부 레이어만 연결.

• 플레인(pour): 일반적으로 접지 또는 전력에 사용되는 큰 연속 구리 영역. 플레인은 저항을 낮추고 전압을 안정화하며 신호 품질을 개선.

• 어뮬러 링: 드릴 홀 주위에 남겨진 구리 링. 어뮬러 링이 너무 적은 것은 설계 리뷰에서 지적되는 가장 흔한 제작 결함 중 하나.

• 표면 처리: 노출된 패드에 적용되는 코팅(HASL, ENIG, OSP가 일반적)으로, 제작과 조립 사이에 납땜 가능성을 유지.

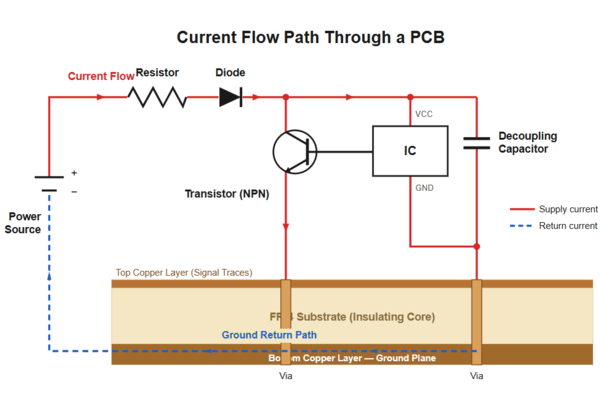

PCB는 어떻게 작동하는가?

인쇄회로기판은 전류가 따라갈 고정된 엔지니어링 경로를 제공하여 작동합니다. 이해하려면 약 네 단계가 필요합니다:

1단계: 전원이 보드에 유입. 배터리, USB 포트 또는 전원 커넥터에서 전류가 들어와 구리 트레이스 또는 전원 플레인으로 흐릅니다.

2단계: 트레이스가 전류를 부품으로 라우팅. 구리는 우수한 도체이고 주변의 FR-4은 우수한 절연체이므로 전류는 설계된 경로에 머물습니다. 각 트레이스는 용도에 맞게 크기가 정해집니다: 머리카락만 한 트레이스는 데이터 신호를 전달할 수 있고, 넓은 트레이스나 플레인은 모터나 전력 전류를 전달합니다. 트레이스 폭은 실제 엔지니어링 결정입니다. 과도하게 얇은 트레이스는 과도하게 얇은 와이어와 정확히 같이 과열되기 때문입니다.

3단계: 부품이 일을 수행. 보드 자체는 아무것도 처리하지 않습니다. 저항은 전류를 제한하고, 콘덴서는 전하를 저장하고 방출하며, 다이오드는 전류를 한 방향으로 강제하고, 트랜지스터는 스위칭과 증폭을, 집적회로는 논리를 수행합니다. PCB의 기여는 이 부품들을 정확한 위치에 고정하고 핀 A를 핀 B에 거의 오류 없이 연결하는 것입니다. 매번, 생산되는 모든 보드에서.

4단계: 전류는 접지를 통해 반환. 모든 회로는 루프입니다. 부품을 통과한 후 전류는 접지 플레인 또는 접지 트레이스를 통해 전원으로 돌아갑니다. 고속 디지털 설계에서 이 반환 경로의 품질은 보드가 조용하고 신뢰할 수 있는지 아니면 노이즈에 시달리는지를 대부분 결정합니다.

하나의 명확한 멘탈 모델: 회로도는 회로의 추상적 도면이고, PCB는 그 도면을 물리적으로 만든 것입니다. 레이아웃, 즉 각 부품이 어디에 앉고 각 트레이스가 어떻게 지나가는지는 외관적이지 않습니다. 동일한 회로도를 가진 두 보드는 레이아웃이 좋지 않으면 매우 다르게 동작할 수 있으며, 이것이 PCB 설계가 도면 연습이 아닌 별도의 엔지니어링 분야인 이유입니다.

추가 자료: PCB 제조를 위해 회로도를 거버 파일로 변환하는 방법

PCB가 와이어를 대체한 이유: 장점과 한계

인쇄회로기판 이전에 전자기기는 포인트 투 포인트 배선으로 제작되었습니다: 모든 연결을 단자 간에 와이어 하나하나 핸드 납땜. 이 방식으로 제작된 1950년대 TV는 조밀한 와이어 둥지를 포함했으며, 각 와이어는 잠재적 실수였습니다. PCB가 수정한 것을 이해하면 오늘날 범용적인 이유를 알 수 있습니다.

PCB의 장점:

• 소형화. 구리 트레이스는 물리적 와이어보다 훨씬 적은 공간에 훨씬 더 많은 연결을 압축합니다. 스마트폰은 고밀도 다층 보드 덕분에 가능합니다.

• 반복성. PCB 설계는 사진식으로 제작되므로 10,000번째 보드는 1번째 보드와 전기적으로 동일합니다. 핸드 배선은 이를 결코 달성할 수 없습니다.

• 신뢰성. 견고한 패드 위의 납땜 조인트는 매달린 와이어보다 진동과 피로에 훨씬 잘 견딥니다. 이것이 자동차 및 항공우주 전자기기가 수십 년 전에 PCB로 표준화한 이유입니다.

• 수량에 따른 낮은 비용. 에칭과 자동화된 조립이 숙련된 수동 노동을 대체하여 복잡한 회로의 단당 비용을 급감시킵니다.

• 진단 용이성. 실크스크린 라벨과 고정된 레이아웃은 기술자가 어떤 보드 사본에서도 R17을 몇 초 만에 찾을 수 있음을 의미합니다.

알아둘 가치가 있는 한계:

• 제작 후 수정 어려움. 완성된 PCB에서 회로를 변경하는 것은 트레이스를 자르고 점퍼 와이어를 납땜하는 것을 의미하며, 하나의 프로토타입 수정에는 허용되지만 생산에는 적합하지 않습니다. 설계 오류는 화면에서는 저렴하고 구리 위에서는 비쌉니다.

• 사전 설계 노력. 브레드보드 회로는 몇 분 안에 재배열할 수 있지만, PCB는 무언가를 손에 쥐기 전에 레이아웃 작업과 제작 리드타임이 필요합니다.

• 열 및 신호 제약. 조밀한 보드는 열을 집중시키고 고속 신호는 신중한 라우팅이 필요합니다. 이것은 해결 가능한 문제지만 설계자의 책임입니다.

이러한 트레이드오프는 각 도구가 사용되는 시기를 정의합니다: 실험용은 브레드보드, 반복, 출하 또는 신뢰해야 하는 것에는 PCB.

추가 자료: 전자 개발에서의 PCB vs 브레드보드: 역할 이해

PCB 종류: 용도에 따른 보드 선택

인쇄회로기판은 레이어 수와 기계적 구조 두 가지 방식으로 분류됩니다. 아래 표는 실제로 접하게 될 유형을 다룹니다.

두 가지 실용적인 선택 규칙이 옵션을 정리합니다. 첫째, 레이어 수는 회로 복잡도를 따릅니다: 취미 센서 보드는 2층에서 충분하고, 현대 마이크로컨트롤러와 USB가 있는 설계는 보통 4층이 적절하며(추가 접지 플레인이 적은 비용 프리미엄으로 신호 품질을 눈에 띄게 개선), 조밀한 디지털 시스템은 거기서부터 증가합니다. 둘째, 구조는 기계적 환경을 따릅니다: 보드가 구부러져야 하거나 곡면 인클로저에 맞아야 하거나 심각한 열을 방출해야 한다면, 회로가 아닌 그 요구사항이 보드 유형을 선택합니다.

PCB는 어떻게 만들어지는가? 13단계 제조 공정

PCB가 어떻게 만들어지는지 이해하면 모든 보드 뒤에 있는 정밀도와 복잡성을 인식할 수 있습니다. 전체 제작 공정에는 수십 개의 개별 단계가 포함되지만, 핵심 단계는 다음과 같습니다:

1단계: 설계 및 거버 파일 생성

모든 것은 ECAD 소프트웨어(Altium, KiCad, Eagle, OrCAD 등)에서 회로도와 PCB 레이아웃을 만드는 것으로 시작됩니다. 완성된 설계는 거버 파일로 내보내집니다 — 각 구리층, 솔더 마스크, 실크스크린, 드릴 패턴을 설명하는 업계 표준 형식입니다.

팁: 제조사에 파일을 보내기 전에 DFM(제조성 설계) 검사를 실행하여 제작 실패나 추가 비용을 유발할 수 있는 문제를 잡으세요.

2단계: 내층 이미징 및 에칭

다층 보드의 경우 공정은 내부 구리층에서 시작됩니다:

• 감광성 드라이 필름이 구리 적층 기판에 적용됩니다

• 거버 패턴이 UV 조명(다이렉트 이미징 또는 포토툴)을 사용하여 필름에 노광됩니다

• 미노광 필름이 현상되어 제거되고, 원하는 회로 패턴만 보호된 채 남습니다

• 보드가 에칭액(일반적으로 염화철 또는 과황산암모늄)에 담겨 보호되지 않은 구리를 용해시킵니다

• 남은 보호 필름이 벗겨져 완성된 내층 구리 패턴이 드러납니다

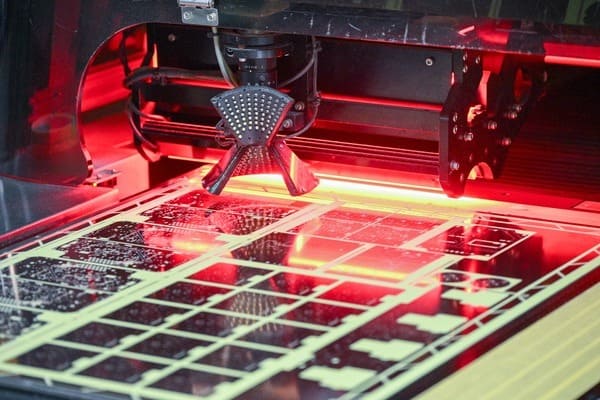

3단계: 자동 광학 검사(AOI)

각 내층은 AOI 장비로 스캔되어 에칭된 구리를 디지털 설계 파일과 비교하고, 레이어가 영구적으로 적층되기 전에 오픈, 쇼트, 결함을 감지합니다.

4단계: 레이업 및 적층

모든 내층이 그 사이에 프레프레그(부분 경화된 에폭시-글래스 접합 재료) 시트와 함께 적층되고, 상하에 외부 구리 포일이 추가됩니다. 전체 스택이 고온 고압의 유압 프레스에 놓입니다. 프레프레그가 녹아 흐르고 완전히 경화되어 모든 레이어를 단일 견고한 보드로 융합합니다.

5단계: 드릴링

고속 CNC 드릴 장비가 관통홀 부품 리드, 비아, 장착홀, 공구홀을 위해 수천 개의 정밀 홀을 만듭니다. 드릴 직경은 0.15mm(0.006인치)만큼 작을 수 있습니다.

6단계: 도금(구리 증착)

드릴된 홀이 전해 도금 공정을 통해 구리로 화학적 도금되어 각 비아 내부에 도전성 배럴을 만들고 모든 레이어를 전기적으로 연결합니다.

7단계: 외층 이미징 및 에칭

내층에 사용된 동일한 이미징 및 에칭 공정이 외부 구리 표면에 반복되어 상하 트레이스 패턴을 만듭니다.

8단계: 솔더 마스크 적용

액체 포토이미지블 솔더 마스크가 보드 전체 표면에 적용되고, 노광 및 현상되어 부품 패드와 테스트 포인트만 노출된 채로 남습니다. 그런 다음 마스크가 완전히 경화됩니다.

9단계: 표면 처리

노출된 구리 패드에 보호 표면 처리가 적용되어 산화를 방지하고 양호한 납땜성을 보장합니다. 일반적인 처리:

• HASL(핫 에어 솔더 레벨링) — 전통적, 저비용

• ENIG(무전해 니켈 침지 금) — 평탄, 긴 보관 수명, 프리미엄

• OSP(유기 납땜성 보존제) — 얇음, 저비용, 무연

• 침지 은 / 침지 주석 — 중간급 옵션

추가 자료: HASL vs ENIG: 어떤 PCB 표면 처리를 선택해야 할까?

10단계: 실크스크린 인쇄

부품 라벨, 로고, 레퍼런스 디자이네이터가 스크린 인쇄 또는 잉크젯 레전드 인쇄를 사용하여 보드 표면에 인쇄됩니다.

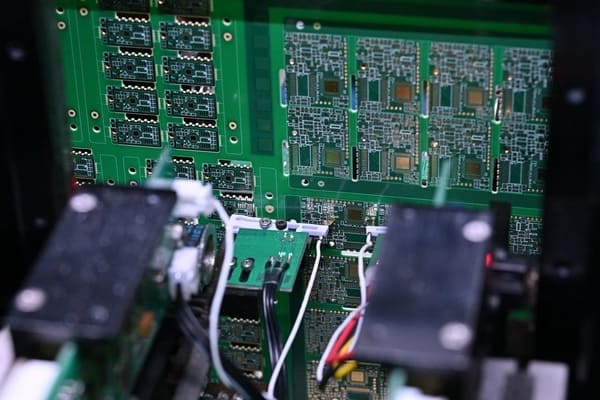

11단계: 전기 테스트(E-테스트 / 플라이잉 프로브)

완성된 모든 보드가 오픈 회로나 쇼트 회로가 없는지 확인하기 위해 전기 테스트를 거칩니다. 플라이잉 프로브 테스터는 이동식 니들 프로브를 사용하여 보드 전체의 테스트 포인트에 접촉합니다.

12단계: 프로파일링 / 라우팅 / V-스코어링

개별 보드가 CNC 라우팅, V-스코어링 또는 펀치 디패널링을 사용하여 대형 제작 패널에서 분리됩니다.

13단계: 최종 품질 검사 및 포장

보드가 최종 외관 검사를 받고, ESD 안전 포장재에 진공 포장되어 고객에게 출하되거나 조립으로 이동합니다.

PCB 제조 공정은 설계 파일 검증 및 내층 생산부터 드릴링, 도금, 표면 처리, 최종 검사까지 모든 단계에서 정밀한 제어가 필요합니다. 제작 중 작은 문제도 보드 신뢰성에 영향을 미칠 수 있으므로 경험이 풍부한 제조 파트너를 선택하는 것이 중요합니다.

PCBgogo는 엔드투엔드 PCB 및 PCBA 제조 지원을 제공하여 엔지니어가 검증된 거버 파일에서 생산 준비 완료된 회로 기판으로 이동할 수 있도록 돕습니다. 제조 역량에는 강성 PCB, 플렉서블 PCB, 메탈코어 PCB가 포함되며, HASL, ENIG, OSP와 같은 표면 처리 옵션으로 다양한 응용 요구를 충족합니다.

생산 전반에 걸친 품질 보장을 위해 PCBgogo는 자동 광학 검사(AOI), 전기 테스트, BGA 조립체용 X-레이 검사를 포함한 전문 검사 공정을 사용합니다. 완전한 조립이 필요한 프로젝트를 위해 PCBgogo는 SMT, 관통홀(DIP), 혼합 기술 조립을 지원하며 부품 소싱 옵션도 제공합니다.

빠른 프로토타입이든 양산이든, PCBgogo는 온라인 견적, DFM 피드백, 빠른 납기 서비스를 제공하여 PCB 설계를 신뢰할 수 있는 완제품으로 실현할 수 있도록 돕습니다.

일반적인 PCB 재료 설명

기판 재료의 선택은 보드의 전기적 성능, 열적 거동, 기계적 강도, 비용에 직접적인 영향을 미칩니다.

실제 회로 기판 읽는 법: 5분 실용 연습

정의는 보드를 손에 쥐고 있을 때 더 잘 붙습니다. 아무 죽은 전자 기기나 가져와 열고 PCB에서 다음 기능을 식별해 보세요. 이것은 신입 전자 기술자에게 주어지는 것과 동일한 오리엔테이션 연습입니다:

1. 실크스크린 라벨 찾기. 인쇄된 코드를 찾으세요: R은 저항, C는 콘덴서, D는 다이오드, Q는 트랜지스터, U는 집적회로, J는 커넥터. 숫자(R1, R2...)는 회로도와 일치합니다.

2. 경로 추적. 보이는 구리 트레이스를 하나 선택하고 한 패드에서 다른 패드까지 따라가 보세요. 녹색 보드에서 트레이스는 마스크 아래 어두운 선으로 보입니다. 회로의 배선을 읽고 있는 것입니다.

3. 비아 발견. 보드 전체에 흩어진, 종종 녹색으로 덮인 작은 점들. 각각은 다른 레이어로 향하는 신호입니다.

4. 접지 플레인 식별. 크고 끊어지지 않은 구리 영역, 종종 모든 여유 공간을 채움. 여기에 연결된 터치 포인트는 보통 바퀴 모양 패턴(열 릴리프)을 가지고 있어 플레인이 모든 열을 빼앗지 않고 패드를 납땜할 수 있습니다.

5. 보드 가장자리와 마킹 확인. 레이어 수, 날짜 코드, 제조사 로고, UL 난연 마크, 그리고 보드가 슬롯에 꽂히는 경우 도금된 엣지 핑거를 찾을 수 있습니다.

산업별 PCB 응용

오늘날 PCB를 하나도 포함하지 않는 전자 기기를 찾기 어렵습니다. 주요 분야에서 인쇄회로기판이 어떻게 사용되는지 소개합니다:

소비재

스마트폰, 태블릿, 노트북, 스마트워치, TV, 게임 콘솔, 주방 가전, 카메라, 무선 이어버드 모두 고밀도 다층 및 HDI PCB에 의존합니다.

자동차

현대 차량에는 엔진 제어 유닛(ECU), 인포테인먼트 시스템, ADAS 센서, 배터리 관리 시스템(BMS), 계기 클러스터, 조명 컨트롤러 등 수십 개의 PCB가 포함되어 있습니다. 전기차는 특히 고성능, 고신뢰성 보드를 필요로 합니다.

의료

심박조정기, MRI 기기, X-레이 컨트롤러, 환자 모니터, 인슐린 펌프, 진단 영상 장비 모두 PCB를 사용합니다 — 종종 최고 신뢰성을 위한 IPC Class 3 기준으로.

항공우주 및 국방

비행 제어 시스템, 레이더, 통신 장비, 위성, 미사일 유도 시스템은 극한 온도, 진동, 방사선 노출에 대한 정격의 특수 고신뢰성 PCB(종종 리지드-플렉스 또는 폴리이미드)를 사용합니다.

산업

PLC(프로그래머블 로직 컨트롤러), 모터 구동장치, 전원 공급장치, 측정 장비, 공장 자동화 센서 모두 견고한 산업용 등급 PCB에 의존합니다 — 종종 고전류 응용을 위한 더 두꺼운 구리 사용.

통신

5G 기지국, 라우터, 스위치, 광섬유 트랜시버, 안테나 어레이는 고속 데이터 전송을 처리하기 위해 고주파 RF PCB와 HDI 보드를 사용합니다.

에너지 및 전력

태양광 인버터, 풍력 터빈 컨트롤러, 배터리 관리 시스템, 전력 분배 유닛, 충전 스테이션 모두 고전압, 고전류 PCB 설계에 의존합니다.

PCB에 대한 일반적 오해, 수정

초보자에게서 끊임없이 나오는 몇 가지 믿음이 있으며, 각각은 교훈적인 방식으로 틀렸습니다:

1. "녹색 보드가 회로다." 녹색은 단지 솔더 마스크 페인트입니다. 회로는 아래의 구리와 위의 부품입니다. 색상 선택은 전기적으로 아무것도 변경하지 않습니다.

2. "PCB는 완성된 전자 제품이다." 베어 PCB는 상호연결 플랫폼일 뿐입니다. 제품이 되려면 조립(PCBA가 됨)과 보통 인클로저, 펌웨어, 테스트가 필요합니다.

3. "레이어가 많을수록 항상 더 좋은 보드다." 레이어는 점수가 아닌 도구입니다. 잘 라우팅된 2층 보드가 부주의한 6층 보드보다 낫습니다. 추가 레이어는 밀도, 신호 무결성 또는 전력 공급이 요구할 때만 비용 가치가 있습니다.

4. "PCB 설계는 점 연결일 뿐이다." 오토루터가 존재하지만, 전문 설계자는 트레이스 지오메트리가 노이즈, 열, 신뢰성에 영향을 미치기 때문에 중요 네트를 수동으로 배치하고 라우팅합니다. 회로도는 무엇이 연결되는지 정의하고, 레이아웃은 얼마나 잘 작동하는지 결정합니다.

5. "PCB 프로토타이핑은 비싸고 느리다." 20년 전에는 사실이었습니다. 오늘날 퀵턴 제조사는 몇 분 안에 온라인으로 설계 견적을 내고 며칠 안에 프로토타입 보드를 개당 몇 달러에 출하합니다. 이것이 취미가도 퍼보드 핸드 배선 대신 맞춤 보드를 주문하는 이유입니다.

정의에서 첫 보드까지: PCB 제작 방법

PCB가 무엇인지 이해하면 보통 실질적인 다음 단계로 이어집니다. 자신의 설계를 하드웨어로 만드는 것. 이 경로는 대부분의 초보자가 예상하는 것보다 짧습니다:

1. 무료 또는 상용 EDA 소프트웨어로 회로 설계. KiCad는 무료이며 완전히 유능하고, Altium은 일반적인 전문가 선택입니다.

2. 설계 규칙 검사(DRC)를 실행하여 간격, 폭, 드릴 오류가 물리적이 되기 전에 잡습니다.

3. 거버 및 드릴 파일 내보내기. 모든 제조사가 받아들이는 형식입니다.

4. 견적 받기 및 주문. 현대 제조사는 즉시 온라인 견적으로 보드 가격을 책정합니다: 파일 업로드, 수량, 레이어, 두께, 색상 선택, 즉시 비용 확인. 첫 프로토타입의 경우 표준 스펙(2층, 1.6mm, HASL 마감)이 가격을 최소화합니다. 이곳이 또한 초보자가 인식하는 것보다 제조사의 엔지니어링 리뷰가 중요한 곳입니다: PCBgogo와 같은 플랫폼은 제출된 파일에서 무료 DFM(제조성 설계) 검사를 실행하고 생산 전에 불충분한 어뮬러 링이나 애시드 트랩과 같은 문제를 표시하여 초보 설계자가 정확히 저지르는 종류의 리스핀 실수를 방지합니다.

5. 베어 보드 또는 조립 선택. 부품이 핸드 납땜 가능하면 베어 PCB를 주문하고 직접 조립하세요. 배우는 가장 좋은 방법입니다. 설계에 미세 피치 칩이 있거나 동일한 유닛이 여러 개 필요하면, 원스톱 PCB + SMT 조립 주문으로 리플로우 오븐을 구매하지 않고도 테스트된 작동 보드를 얻을 수 있습니다.

FAQ: PCB란 무엇인가?

PCB를 간단히 말하면?

PCB는 전자 부품을 고정하고 표면에 인쇄된 평평한 구리 "와이어"로 연결하는 보드입니다. 느슨한 배선을 고정된 제작 레이아웃으로 대체하여 전자 기기를 더 작고, 저렴하고, 훨씬 더 신뢰할 수 있게 만듭니다.

PCB는 무엇의 약자인가?

전자에서 PCB는 인쇄회로기판의 약자입니다. 환경 맥락에서 동일한 약자는 금지된 산업 화학물질인 폴리염화 바이페닐을 지칭하기도 합니다. 둘은 관련이 없습니다.

PCB와 회로 기판의 차이는?

일상 사용에서는 없습니다. "회로 기판"은 비공식 명칭이고 "인쇄회로기판"은 정식 용어입니다. 엄밀히, "회로 기판"은 회로를 담은 모든 보드를 설명할 수 있지만, PCB는 인쇄(에칭) 구리 배선으로 제작된 것을 지정하며, 이는 본질적으로 모든 현대 보드를 포함합니다.

PCB는 무엇으로 만들어지는가?

표준 PCB는 FR-4 유리섬유-에폭시 기판, 약 35 μm 두께의 하나 이상의 에칭된 구리층, 보호 솔더 마스크 코팅, 인쇄된 실크스크린 레전드로 만들어집니다. 특수 응용은 폴리이미드(플렉서블 보드), 알루미늄(방열 보드) 또는 PTFE 적층판(RF 보드)으로 대체합니다.

PCB와 PCBA는 같은가?

아닙니다. PCB는 부품이 없는 베어 보드입니다. PCBA는 부품이 납땜된 후의 동일한 보드입니다. PCBA만이 기능하는 회로이며, 공급업체는 두 가지를 다른 파일이 필요한 다른 제품으로 견적합니다.

PCB는 보통 왜 녹색인가?

녹색은 솔더 마스크이며, 녹색이 표준이 된 것은 주로 역사적 관행과 검사에 대한 좋은 시각적 대비 덕분입니다. 파랑, 빨강, 검정 또는 흰색 보드는 동일하게 수행됩니다. 기능은 결코 색상에 의존하지 않습니다.

PCB 비용은 얼마인가?

프로토타입 가격은 크기, 레이어 수, 수량에 따라 결정됩니다. 퀵턴 제조사의 소형 2층 프로토타입은 여러 장에 몇 달러만 들 수 있지만, 다층, HDI 또는 특수 재료 보드는 점진적으로 더 비쌉니다. 조립, 즉 부품 플러스 납땜은 별도로 견적되며 보통 베어 보드 비용을 여러 배 초과합니다.

다층 PCB 내부에는 무엇이 있는가?

다층 PCB는 절연 프레프레그 시트 사이에 내부 구리층을 적층하고 모두 하나의 보드로 접합합니다. 내부층은 일반적으로 접지 플레인, 전원 플레인, 조밀한 신호 라우팅을 담당하며, 도금된 비아로 외부층에 연결됩니다. 폰 마더보드는 일반적으로 8~12층 이상을 사용합니다.

결론: PCB란 무엇인가, 한 문단으로

그렇다면 PCB란 무엇인가? 현대 전자기기의 제작된 기반입니다: 부품을 제자리에 고정하고 사진적 정밀도로 함께 배선하는 인쇄된 구리 경로를 담은 절연 보드.

첫 프로토타입을 제작하든 제품을 양산으로 확장하든, 경험이 풍부한 PCB 제조사와 파트너십을 맺으면 품질, 납기, 총비용에서 큰 차이를 만들 수 있습니다. PCBgogo는 즉시 견적, 자동화된 DFM 리뷰, 신뢰할 수 있는 PCB 제작 및 조립을 위한 간소화된 디지털 플랫폼을 제공합니다 — 200개 이상의 국가 엔지니어와 기업에 경쟁력 있는 가격과 빠른 납기를 제공합니다.

PCB 프로젝트가 예정되어 있다면, 거버 파일을 업로드하여 즉시 견적과 무료 DFM 검사를 고려해 보세요. 설계 문제를 조기에 발견하면 시간과 비용이 모두 절약됩니다.
