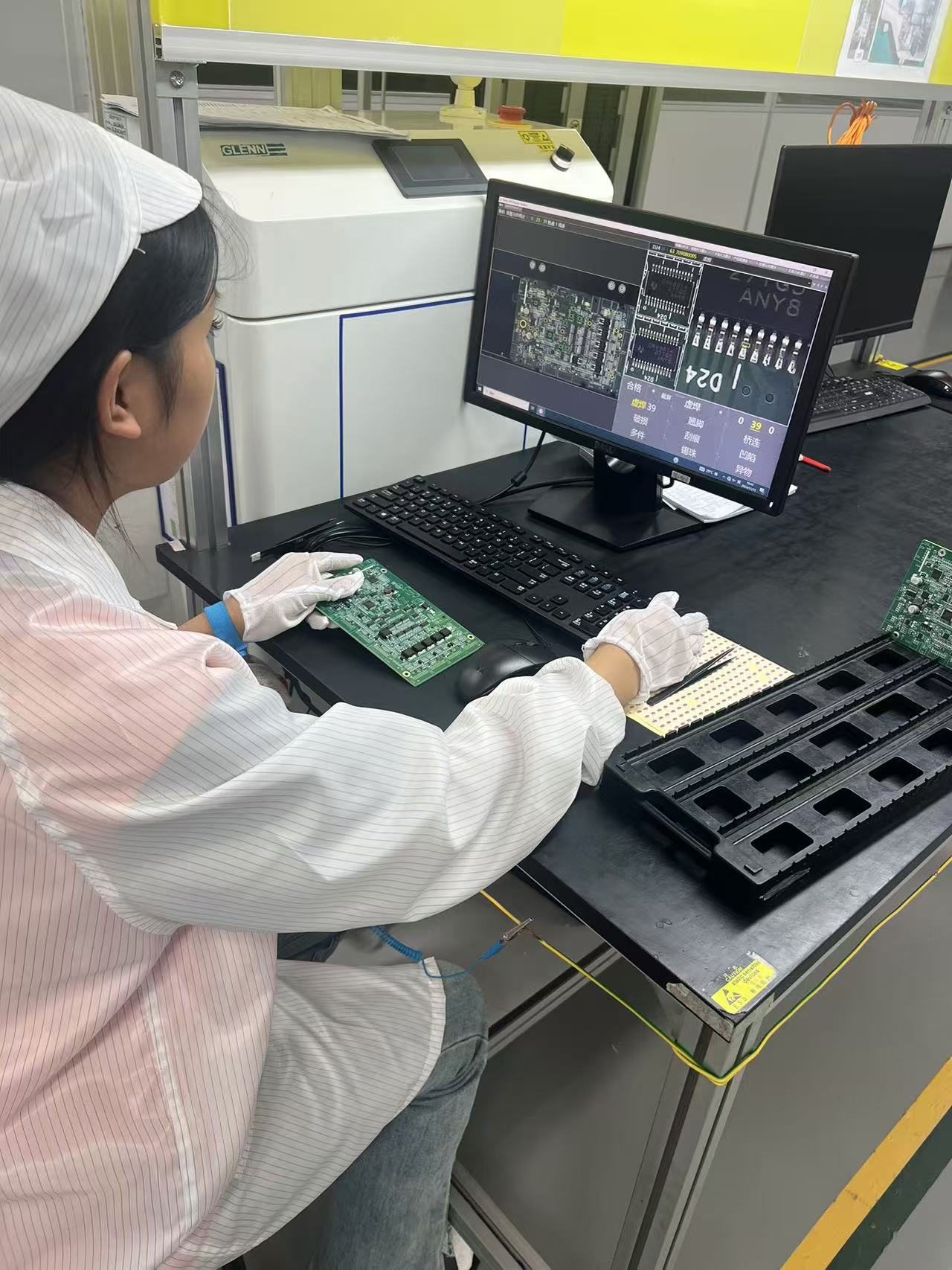

SMT(표면실장) 분야에서 완벽한 PCB(인쇄회로기판) 조립을 달성하려면 엄격한 품질 관리가 필수적입니다. 이를 위한 핵심 도구가 바로 AOI(자동광학검사)입니다. 수년간 업계 표준이었던 2D AOI와 달리, 3D AOI의 고급 기능은 현대의 고밀도·고신뢰성 PCB에 있어 더 우수한 선택이 되었습니다.

핵심 차이는 매우 중요한 Z축(높이)을 측정할 수 있는지 여부에 있습니다. 겉보기에 단순한 이 추가 기능 덕분에 3D AOI는 2D 방식으로는 사실상 보이지 않는 불량까지 포착할 수 있으며, 그 결과 SMT 품질이 비약적으로 향상됩니다.

3D AOI vs 2D AOI: 기술 이해하기

2D AOI: 평면 이미지

2D AOI 시스템은 PCB 바로 위에 배치된 단일 고해상도 카메라를 사용합니다.

· 작동 방식: 기판 표면의 평평한 2차원 이미지를 촬영합니다. 검사는 명암 대비와 패턴 인식(이미지를 "골든" 기준 보드나 CAD 데이터와 비교)에 크게 의존합니다.

· 장점: 평면 불량 검출에 탁월합니다.

· 부품 누락

· 부품 정렬 불량(X/Y축)

· 극성 오류(명확하게 표시된 경우)

· 심각한 솔더 브리지(쇼트)

· 한계: 높이나 체적을 측정할 수 없습니다. 솔더 부족, 리드 들뜸, 부품 기울어짐과 같이 높이 차이에 의존하는 불량은 그림자와 반사로 인해 자주 누락되거나 높은 오검출(거짓 경보)을 유발합니다.

3D AOI: 지형도

3D AOI 시스템은 구조광 투사(주로 빛 패턴이나 레이저 삼각 측량)와 다중 카메라를 결합하여 2D 기술을 확장합니다.

· 작동 방식: 구조광 패턴이 PCB에 투사됩니다. 부품과 납땜 접합부의 높이와 윤곽이 이 패턴을 왜곡시킵니다. 그러면 다중 카메라가 이 왜곡을 포착하고, 시스템 소프트웨어가 각 특징의 정확한 높이·체적·형상을 계산하여 기판의 진정한 3차원 지도를 생성합니다.

· 장점: Z축을 측정함으로써 계측급 정밀도를 제공하여 우수한 불량 검출과 공정 제어를 가능하게 합니다.

3차원의 장점: 핵심 차이점

왜 3D AOI가 더 우수한 SMT 품질을 제공할까?

Z축을 측정할 수 있는 능력은 두 가지 중요한 품질 개선을 가져옵니다.

1. 실제 납땜 접합부 평가(체적 측정)

품질이 좋지 않은 납땜 접합부는 평면 2D 이미지에서는 완벽해 보일 수 있지만, 3D 시스템은 신뢰할 수 있는 연결을 형성하기에 솔더 체적이 부족한지 확인할 수 있습니다. 이는 솔더 페이스트 체적 공차가 극도로 엄격한 현대의 소형화 부품에 매우 중요합니다. 3D AOI는 다음과 같은 불량을 식별합니다.

· 솔더 부족: 가장 흔한 Z축 불량입니다.

· 헤드 인 필로우(HIP): 솔더 볼과 페이스트가 접촉하지만 합체에 실패하는 복잡한 BGA(볼 그리드 어레이) 불량입니다.

· 솔더 필릿 형상: 솔더가 강하고 신뢰할 수 있는 연결 형상을 형성하는지 확인합니다.

2. 공정 제어 및 수율 최적화

3D AOI는 정량적이고 측정 가능한 높이 데이터를 제공하므로 진정한 SPC(통계적 공정 관리)에 활용할 수 있습니다. 제조사는 기판이 합격했는지 여부뿐만 아니라 전체 배치의 평균 솔더 높이와 부품 기울기를 파악합니다. 이 데이터는 상류 머신(스텔실 프린터 및 pick-and-place 장비 등)에 귀중한 피드백을 제공하여, 엔지니어가 불량이 발생하기 전에 공정을 사전에 조정하고 1차 수율을 획기적으로 높일 수 있습니다.

2D AOI가 여전히 유용한 경우

한계에도 불구하고 2D AOI는 다음과 같은 용도로 여전히 가치가 있습니다.

· 비용을 통제하는 SMT 생산

· 중·저밀도 기판

· 단순 부품(0402, 0603, SOT, SMD 커패시터/저항)

· 초기 단계 프로토타입

많은 공장이 두 기술을 모두 사용합니다. 즉, 일반 검출에는 2D AOI를, 정밀도가 중요한 영역에는 3D AOI를 사용합니다.

결론: 3D 검사로 품질에 투자하기

2D AOI는 단순한 PCB 설계에 여전히 경제적이고 타당한 선택이지만, 부품 소형화와 피치 축소로 이어지는 전자기기의 진화로 인해 3D AOI는 우수한 SMT 품질을 위한 필수 표준이 되었습니다. 체적·높이·coplanarity(평면도)을 정확하게 측정하는 능력은 오검출 감소, 리워크 감소, 그리고 궁극적으로 더 신뢰할 수 있는 최종 제품으로 직결됩니다.

최고 수준의 품질 보증을 요구하는 설계자와 엔지니어에게는 이러한 고급 기술을 활용하는 제조사와 협력하는 것이 필수적입니다. 그래서 PCBGOGO는 SMT 조립 공정에 3D AOI와 같은 고급 검사 방법을 우선적으로 도입하고 있습니다. 이러한 최첨단 도구를 활용함으로써, 복잡하고 고밀도인 귀사의 PCB가 오늘날 시장이 요구하는 엄격한 신뢰성 기준을 충족하도록 보장합니다.
