인쇄회로기판(PCB)은 스마트폰부터 산업 기계에 이르기까지 모든 전자 제품의 핵심 부품입니다. 기술이 발전함에 따라 다층 PCB와 효율적인 PCB 조립에 대한 수요가 지속적으로 증가하고 있습니다. 하지만 설계 및 부품 조달의 복잡성을 극복하면서 최적의 성능, 품질 및 비용 효율성을 보장하는 것이 과제입니다. 이 글에서는 다층 설계에 최적화된 PCB 조립 전략과 효율적인 부품 조달 방안을 심층적으로 분석하여 제조업체, 엔지니어 및 일반 사용자 모두에게 실질적인 도움을 제공합니다.

다층 PCB 이해하기: 특징, 장점 및 주요 응용 분야

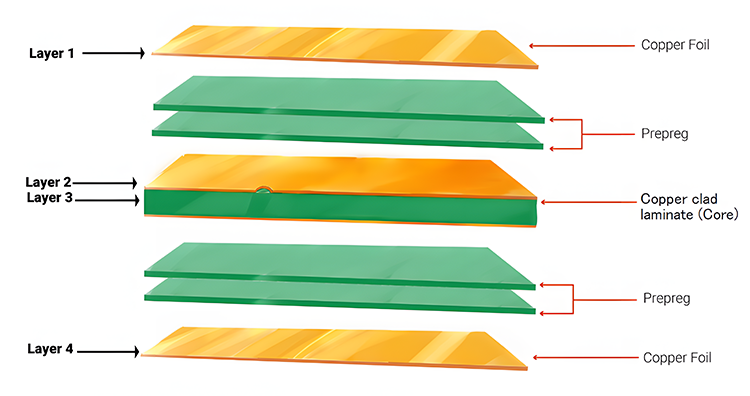

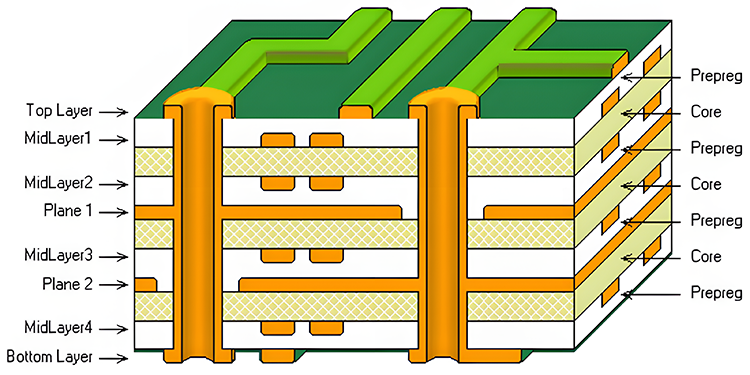

다층 PCB는 절연층으로 분리된 세 개 이상의 전도성 물질 층이 적층된 구조입니다. 단층 또는 복층 기판과 달리 다층 PCB는 더욱 복잡한 회로를 처리할수 있어 고속 신호 전송, 소형 설계 및 전자기 간섭(EMI) 감소를 가능하게 합니다.

다층 PCB의 주요 이점

다층 PCB는 뛰어난 성능과 소형 설계 덕분에 첨단 전자 기기 분야에서 점점 더 많이 사용되고 있습니다. 현대 기술에서 다층 PCB가 필수적인 이유가 되는 주요 장점은 다음과 같습니다.

1. 공간 효율성

다층 PCB는 설계자가 더 작은 면적 안에 복잡한 회로를 구현할수 있도록 해줍니다. 여러 층을 쌓아 올림으로써 더 큰 단층 기판의 필요성을 줄여주므로 스마트폰, 태블릿, 의료용 임플란트와 같은 소형 기기에 이상적입니다.

2. 향상된 성능

적층 구조는 더 짧고 직접적인 연결을 가능하게 하여 신호 전송을 개선하고 지연이나 손실 위험을 줄입니다. 따라서 다층 PCB는 고주파 회로 및 고급 컴퓨팅 시스템에 적합합니다.

3. 내구성과 신뢰성

다층 PCB는 견고한 구조 덕분에 단층 PCB보다 내구성이 뛰어납니다. 기계적 스트레스와 환경적 요인에 대한 저항력이 우수하여 특히 산업 및 항공우주 분야에서 장기적인 신뢰성을 보장합니다.

4. 전자기 간섭(EMI) 감소

다층 PCB 설계에는 전용 접지면과 전원면이 포함되어 전자기 간섭을 최소화하는 데 도움이 됩니다. 이는 더욱 깨끗한 신호 전송과 높은 회로 안정성을 제공하며, 의료 기기 및 통신 시스템과 같은 민감한 장치에 매우 중요합니다.

5. 디자인의 유연성

최신 다층 PCB는 유연한 층으로 설계할수 있어 구부리거나 기존과는 다른 형태로 제작할 수 있습니다. 이러한 유연성은 웨어러블 기술, 자동차 전자 장치 및 기타 최첨단 응용 분야에서 특히 유용합니다.

6. 단일 보드에 뛰어난 기능성 구현

다층 PCB는 여러 층을 통합함으로써 복잡한 회로와 기능을 단일 보드에 구현할 수 있습니다. 이는 추가 부품 및 커넥터의 필요성을 줄여 조립 과정을 간소화하고 시스템 효율성을 향상시킵니다.

7. 장기적인 비용 효율성

다층 PCB의 초기 제조 비용은 더 높지만, 단일 보드에 복잡한 기능을 통합할 수 있기 때문에 추가 하드웨어, 커넥터 및 조립 단계의 필요성을 줄여줍니다. 장기적으로 이는 상당한 비용 절감으로 이어집니다.

8. 폭넓은 적용 범위

다층 PCB는 활용도가 높아 가전제품, 자동차, 항공우주, 의료기기, 통신 등 다양한 산업 분야의 요구에 맞춰 제작할수 있습니다. 이러한 적응성 덕분에 최첨단 혁신 기술에 널리 사용되고 있습니다.

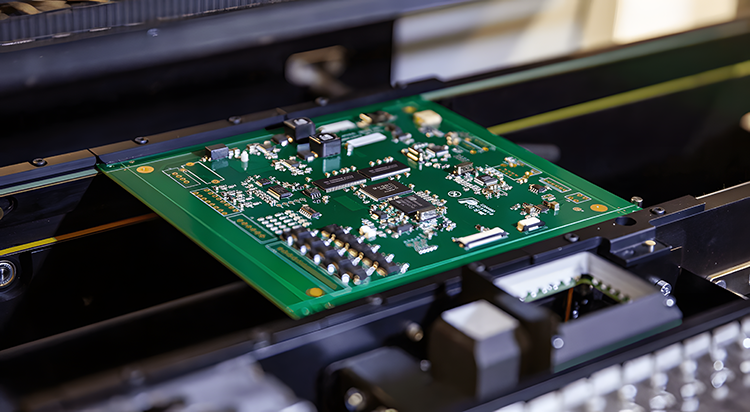

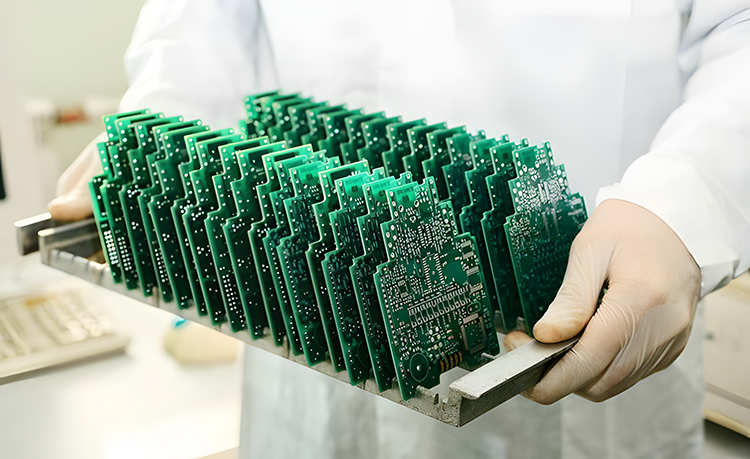

PCB 조립 공정: 미가공 기판을 기능성 장치로 만드는 과정

PCB 조립은 전자 부품을 PCB 기판에 배치하고 납땜하여 단순한 기판을 기능적인 장치로 변환하는 과정입니다. 다층 PCB의 경우, 기판의 밀도와 복잡성이 증가하기 때문에 조립 과정이 더욱 정교해집니다. PCB 조립 공정은 빈 인쇄 회로 기판에 부품을 장착하고 납땜함으로써 완벽하게 작동하는 전자 장치로 만들어 줍니다. 이 중요한 단계는 설계와 기능 사이의 간극을 메워주며, 현대 전자 장치의 핵심을 이룹니다. PCB 조립에는 여러 단계, 정밀한 기술, 그리고 최첨단 기술이 동원되어 기판이 원하는 사양을 충족하도록 보장합니다.

PCB 조립 공정의 주요 단계

솔더 페이스트 도포

조립은 부품이 장착될 기판 영역에 솔더 페이스트를 바르는 것으로 시작됩니다. 분말 솔더와 플럭스의 혼합물인 이 페이스트는 PCB 설계에 맞춰 제작된 스텐실을 사용하여 도포되므로 정확한 위치 지정이 가능합니다.

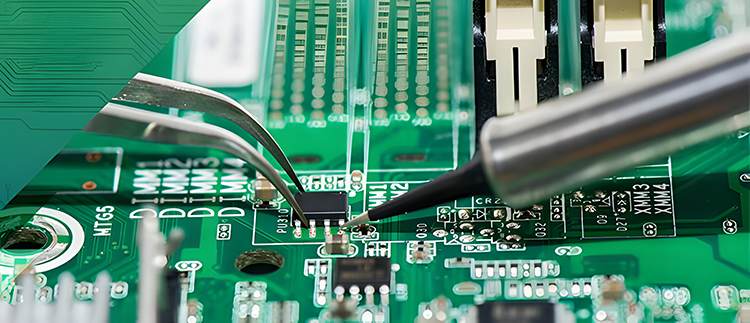

납땜 기술

조립 유형에 따라 납땜 방식을 사용하여 부품을 PCB에 고정합니다.

•  리플로우 솔더링 : 표면 실장 기술(SMT)에 일반적으로 사용됩니다. 부품이 장착된 기판이 리플로우 오븐을 통과하면서 솔더 페이스트가 녹아 안정적인 접합부를 형성합니다.

•  웨이브 솔더링: 스루홀 기술(THT)에 사용됩니다. 기판에 녹은 납이 파동 형태로 전달되어 미리 뚫린 구멍에 삽입된 부품을 접착합니다.

•  선택적 납땜:  특정 영역에만 납땜이 필요한 혼합 기술 기판에 이상적입니다.

구성 요소 배치

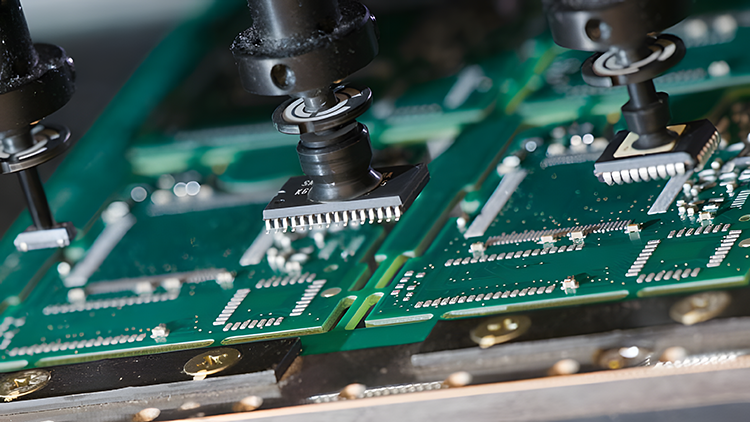

솔더 페이스트 도포 후, 부품은 자동 픽앤플레이스 장비 또는 수동 방식을 사용하여 기판에 배치됩니다. 고속 생산의 경우, 특히 작고 복잡한 부품의 경우 정밀도를 보장하는 자동 장비가 선호됩니다.

검사 및 품질 관리

납땜 작업 후, PCB는 정렬 불량, 납땜 브리지 또는 공극과 같은 결함을 식별하기 위해 검사를 거칩니다.

일반적인 검사 방법은 다음과 같습니다.

•  자동 광학 검사(AOI):  카메라와 알고리즘을 사용하여 문제를 감지합니다.

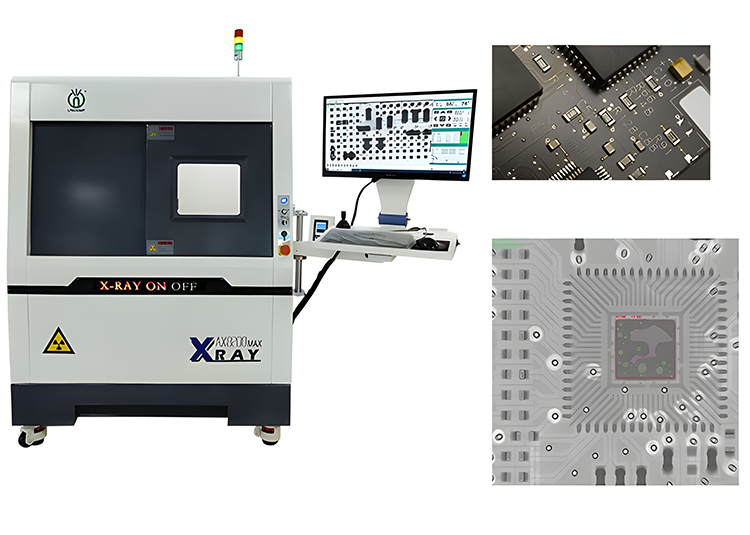

•  X선 검사:  다층 기판이나 숨겨진 납땜 접합부에 이상적입니다.

•  수동 검사:  소량 생산 또는 사람의 전문 지식이 필요한 복잡한 기판에 사용됩니다.

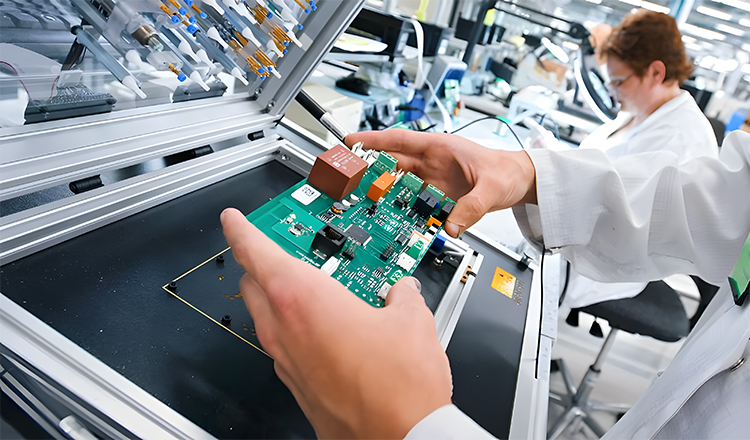

기능 테스트

검사 후, 기판은 모든 구성 요소가 의도한 대로 작동하는지 확인하기 위한 테스트를 거칩니다. 테스트 기법에는 다음이 포함됩니다.

•  회로 내 테스트(ICT):  개별 구성 요소 및 연결의 무결성을 확인합니다.

•  기능 테스트:  실제 환경에서 보드를 테스트하여 전반적인 기능이 제대로 작동하는지 확인합니다.

세척 및 마무리

조립된 PCB는 플럭스 잔류물이나 오염 물질을 제거하기 위해 화학 용액이나 초음파 세척을 이용하여 세척합니다. 내구성과 환경 저항성을 향상시키기 위해 컨포멀 코팅과 같은 보호 코팅을 적용할수도 있습니다.

포장 및 배송

마지막 단계는 운송 중 손상을 방지하기 위해 조립된 PCB를 조심스럽게 포장하는 것입니다. 고객의 요구 사항에 따라 기판은 케이스에 통합되거나 독립형 장치로 배송될수 있습니다.

조립 방식: SMT, THT 및 혼합 기술

PCB 조립 방식의 선택은 PCB의 설계 및 용도에 따라 달라집니다.

1.  표면 실장 기술(SMT):  소형화 및 고밀도 설계에 이상적인 SMT는 부품을 기판 표면에 직접 배치하는 기술입니다. 속도와 효율성 덕분에 소비자 가전 제품에 널리 사용됩니다.

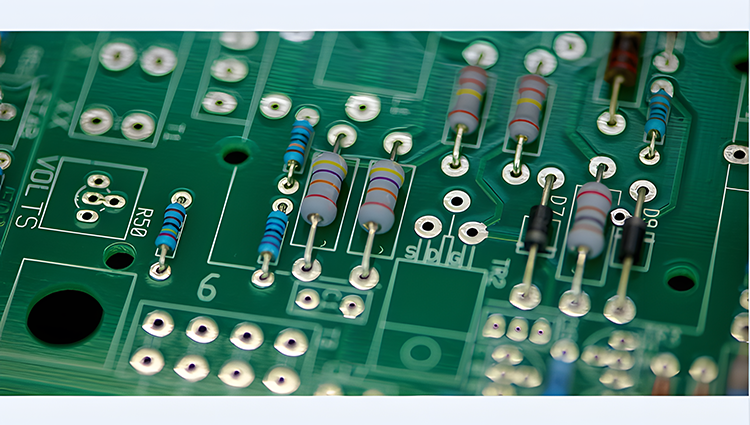

2.  관통형 기술(THT):  부품을 미리 뚫어 놓은 구멍에 삽입하고 반대쪽에서 납땜합니다. 이 방식은 뛰어난 기계적 강도를 제공하여 산업 및 항공우주 분야에 적합합니다.

3.  혼합 기술:  다양한 기능을 가진 하이브리드 장치와 같이 두 기술의 장점이 모두 필요한 보드에 SMT와 THT를 결합합니다.

적절한 조립 기술을 선택하는 것은 설계의 복잡성, 용도, 비용 등의 요소에 따라 달라집니다.

신뢰할 수 있는 PCB 조립 파트너의 중요성

PCB 조립의 복잡성을 고려할 때, 경험이 풍부한 제조업체와 협력하는 것은 고품질 결과를 보장하는 데 필수적입니다. PCBGOGO와 같은 기업은 엄격한 품질 관리 및 테스트를 바탕으로 SMT, THT 및 혼합 기술을 포함한 고급 조립 솔루션을 제공합니다.

PCB 조립 공정을 이해하고 최적화함으로써 제조업체는 최고의 성능, 신뢰성 및 기능성을 갖춘 보드를 생산하여 오늘날 빠르게 발전하는 기술에 필요한 장치를 제공할 수 있습니다.

다층 PCB 조립의 어려움: 일반적인 장애물 극복 방안

다층 PCB의 복잡성은 조립 공정에 고유한 어려움을 야기합니다. 이러한 어려움을 해결하는 것은 신뢰성과 기능성을 보장하는데 필수적입니다.

열 관리: 레이어 수가 많아질수록 열 축적이 발생하므로 방열판 및 열 비아와 같은 고급 냉각 솔루션이 필요합니다.

신호 무결성: 고속 회로에서는 임피던스를 관리하고 레이어 간 누화를 최소화하는 것이 매우 중요하며, 이를 위해서는 정밀한 레이아웃 기술이 필요합니다.

납땜의 복잡성:  여러 층에 걸쳐 균일한 납땜을 보장하려면 정밀도와 첨단 장비가 필요합니다.

품질 관리 과제:  다층 기판의 결함 검사는 더욱 까다로우며, X선 검사 및 AOI 시스템과 같은 정교한 장비가 필요합니다.

다층 기판:  층수가 증가함에 따라 솔더 접합부의 무결성과 신호 품질을 보장하는 것이 더욱 어려워집니다.

검사 복잡성:  복잡한 디자인의 고밀도 보드는 품질을 보장하기 위해 고급 검사 기술이 필요합니다.

조립 공정을 최적화하면 이러한 문제들을 효과적으로 해결하여 최종 제품이 높은 성능과 신뢰성 기준을 충족하도록 보장할수 있습니다.

효율적인 부품 조달: 품질, 가용성 및 비용 효율성 보장

글로벌 공급망 문제와 위조 부품의 증가로 고품질 부품 조달이 더욱 중요해지고 있습니다. 부품 조달은 PCB 조립 공정의 핵심 요소로서 모든 전자 기기가 의도한 대로 작동하도록 보장합니다. 부품의 품질, 가용성 및 비용은 최종 제품의 효율성과 신뢰성에 상당한 영향을 미칠 수 있습니다. 전자 기술이 계속 발전함에 따라 제조업체는 성능, 비용 및 공급망 안정성 사이의 균형을 유지해야 하는 과제에 직면하고 있습니다.

부품 조달이 중요한 이유

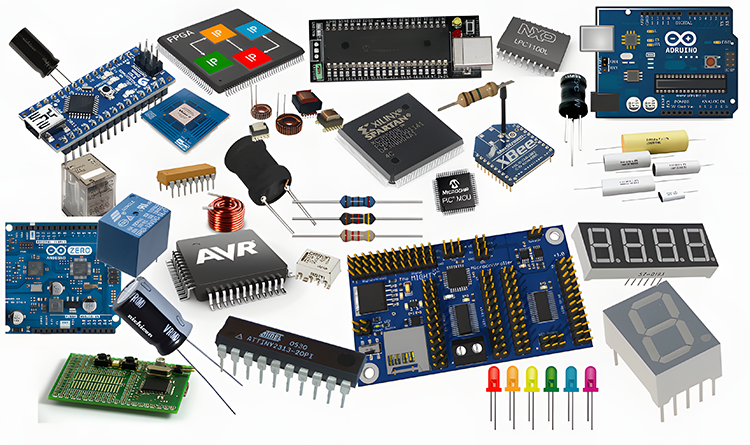

부품 조달은 인쇄 회로 기판을 조립하는 데 필요한 전자 부품을 구매하는 것을 의미합니다. 이러한 부품에는 저항, 콘덴서, IC, 다이오드, 커넥터 등이 포함됩니다. 효율적인 부품 조달은 여러가지 이유로 매우 중요합니다.

1.  제품 품질을 보장합니다

고품질 부품은 최종 제품의 전반적인 성능과 신뢰성에 기여합니다. 품질이 떨어지는 부품은 시스템 오류나 수명 단축으로 이어질수 있습니다.

2.  생산 지연을 최소화합니다

적시 조달은 필요한 모든 구성 요소를 필요할 때 확보할수 있도록 보장하여 제조 공정의 중단을 방지합니다.

3.  비용 통제

전략적 소싱은 제조업체가 경쟁력 있는 가격으로 부품을 확보하여 전체 생산 비용을 절감하는 데 도움이 됩니다.

4.  표준 준수

신뢰할 수 있는 공급업체에서 조달한 부품은 규제 및 산업 표준을 충족하는 경우가 많아 최종 제품이 안전 및 성능 요구 사항을 준수하도록 보장합니다.

효과적인 부품 조달 전략

승인된 공급업체 목록(AVL)을 사용하십시오.

사전 승인된 공급업체 목록(AVL)을 활용하면 품질과 신뢰성의 일관성을 보장할 수 있습니다. AVL에 등록된 공급업체는 제조 역량, 인증 및 과거 실적에 대해 철저한 검증을 거칩니다.

신뢰할 수 있는 유통업체와 협력하세요

탄탄한 공급망 네트워크와 부품 제조업체와의 강력한 관계를 보유한 평판 좋은 유통업체와 협력하십시오.

시장 동향을 모니터링하세요

공급 부족이나 기술 변화와 같은 업계 동향을 지속적으로 파악하여 잠재적인 조달 문제를 예측하고 완화하십시오.

공급업체 관계에 집중하세요

주요 공급업체와 장기적인 관계를 구축하십시오. 탄탄한 파트너십은 더 나은 가격, 빠른 대응 시간, 그리고 물자 부족 시 우선 공급 등의 이점을 가져다줍니다.

조달 도구를 활용하세요

소싱 관리, 재고 추적, 향후 부품 수요 예측을 위해 소프트웨어와 도구를 활용하십시오. 전사적 자원 관리(ERP) 시스템과 부품 관리 플랫폼을 통해 이러한 프로세스를 간소화할수 있습니다.

중복성 확보 계획

단일 공급업체에 대한 의존도를 낮추고 대체 공급원을 확보하십시오. 공급망을 다변화하면 공급 차질 발생 시에도 사업 연속성을 보장할수 있습니다.

적시생산(JIT) 전략을 도입하세요

효율적인 재고 관리를 위해 JIT(Just-In-Time) 방식을 도입하여 보관 비용을 절감하고 과잉 재고를 최소화하는 동시에 필요할 때 부품을 확보하십시오.

엄격한 품질 관리를 실시하십시오

공급받은 부품의 진위 여부와 성능을 테스트하고 검증합니다. 육안 검사, 전기 테스트, X선 분석 등의 방법을 사용하여 위조품이나 불량 부품을 탐지합니다.

노후화 계획

구성 요소의 단종 시기를 추적하려면 수명주기 관리 도구를 사용하십시오. 장기 프로젝트를 위해 재고를 확보하고 필요에 따라 새로운 대안을 수용할수 있도록 재설계를 계획하십시오.

장기 계약 협상

특히 대량 생산 부품의 경우, 공급업체와 장기 계약을 협상하여 가격을 고정하고 공급을 보장하십시오.

공급망 차질에 대처하고 위조품 위험을 피하는 방법

•  위조 부품:  추적 가능한 공급원과 X선 검사와 같은 검증 도구를 사용하여 정품 여부를 확인하십시오.

•  리드 타임 관리:  조달 계획을 조기에 수립하고 중요 부품에 대한 완충 재고를 유지하십시오.

•  부품 노후화:  BOM(자재명세서)을 정기적으로 검토하여 노후 부품을 최신 대체품으로 교체함으로써 생산상의 위험을 줄입니다.

효율적인 소싱은 제품 품질을 보장하고, 지연을 줄이며, 비용을 최적화합니다.

다층 PCB 조립 효율 향상을 위한 전략

최적화는 설계 및 제조 수명주기의 모든 단계에서 프로세스를 간소화하고, 첨단 기술을 도입하며, 모범 사례를 준수하는것을 포함합니다.

제조 용이성을 고려한 설계(DFM) 원칙 구현

•  레이어 구조 최적화:  시뮬레이션 도구를 사용하여 임피던스 및 누화 문제를 최소화하는 효율적인 레이어 구조를 설계합니다.

•  부품 배치 전략: 신호 경로를 최소화하고 열에 민감한 부품을 전원 근처에 배치하지 않도록 합니다.

열 관리: 효과적인 냉각과 내구성 향상을 위해 방열판, 열 통로 및 적절한 간격을 적용하십시오.

•  열 비아 사용:  중요한 영역에서 열을 제거하고 보드 전체에 분산시키기 위해 비아를 추가합니다.

•  방열판 및 열 확산판 통합:  외부 냉각 솔루션을 부착하여 열을 효율적으로 발산하십시오.

•  고성능 소재 선택: 내열성 및 방열성이 뛰어난 폴리이미드 또는 세라믹과 같은 기판을 사용하십시오.

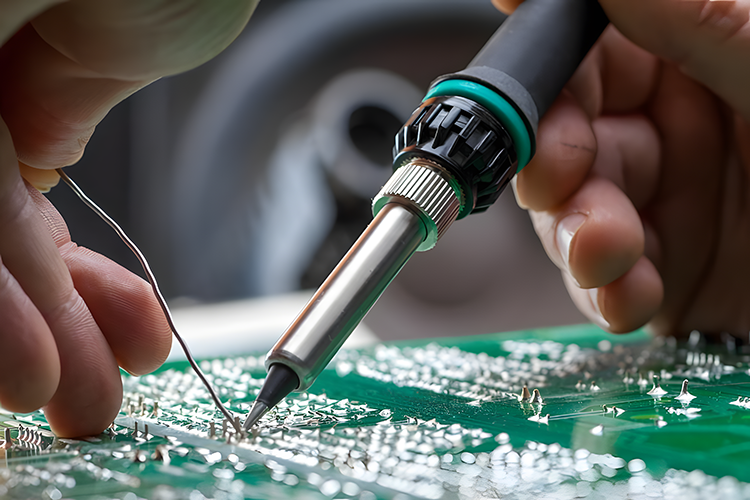

납땜 공정 최적화: 납땜은 PCB 조립에서 매우 중요한 단계이며, 이 공정을 최적화하면 솔더 브리지나 약한 접합부와 같은 일반적인 문제를 방지할수 있습니다.

•  SMT 부품용 리플로우 솔더링:  리플로우 오븐에서 정확한 온도 프로파일링을 통해 안정적인 솔더 접합부를 생성합니다.

•  THT 부품용 웨이브 솔더링 또는 선택적 솔더링:  스루홀 부품에는 웨이브 솔더링을 사용하고, 혼합 설계에는 일관성을 보장하기 위해 선택적 솔더링을 사용하십시오.

•  납땜 품질 모니터링: 고성능 접합을 위해 적절한 점도와 조성을 가진 납땜 페이스트를 사용하십시오.

첨단 제조 설비에 투자하기

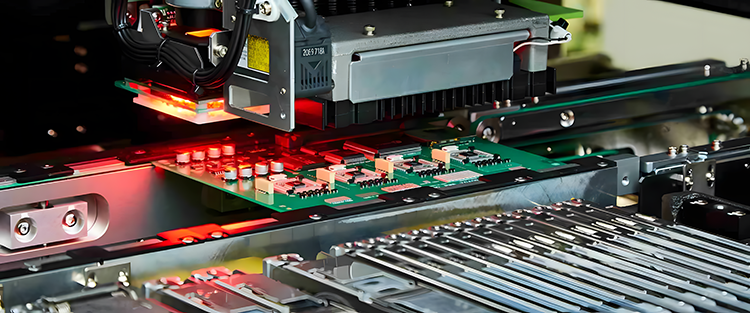

•  자동 픽앤플레이스 장비:  특히 SMT 조립 공정에서 정밀도와 속도를 향상시킵니다.

•  균일한 납땜을 위한 리플로우 오븐:  복잡한 다층 기판의 일관된 납땜 품질을 보장합니다.

•  검사 시스템:  첨단 AOI 및 X선 검사 시스템은 미세한 결함까지 감지하여 품질 관리를 향상시킵니다.

전문 PCB 제조업체와의 파트너십

PCBGOGO와 같은 전문 제조업체와 협력하면 최첨단 시설과 다층 PCB 조립 분야의 전문 지식을 활용하여 고품질 결과를 보장할수 있습니다.

PCB 조립 최적화 및 성공을 위한 필수 고려 사항

•  다층 PCB 조립을 최적화하려면 공정의 모든 단계에서 세심한 주의를 기울여야 합니다.

•  내구성과 성능을 고려한 소재 선정

•  일반적인 용도에는 FR4와 같은 고품질 소재를 사용하고, 고온 환경에는 폴리이미드를 사용하십시오.

•  재료가 유전 상수 및 열전도율 요구 사항을 충족하는지 확인하십시오.

•  고속 애플리케이션을 위한 신호 무결성 분석

•  임피던스 불일치 및 간섭을 최소화하기 위해 신호 경로를 시뮬레이션합니다.

•  고속 설계 시 안정적인 성능을 보장하기 위해 임피던스 제어 기술을 사용하십시오.

•  프로토타입 제작 및 엄격한 테스트

•  대규모 생산에 들어가기 전에 디자인을 테스트하기 위해 시제품을 개발합니다.

•  포괄적인 품질 검사를 위해 기능 테스트 및 회로 내 테스트(ICT)를 활용합니다.

철저한  문서화 및 소통

•  제조업체에 거버 파일, 자재 명세서(BOM), 조립 도면을 포함한 명확한 설계 파일을 제공합니다.

•  제조 파트너와 원활한 소통을 유지하여 피드백을 받고 적시에 수정 사항을 반영하십시오.

PCBGOGO: 다층 PCB 조립 및 부품 소싱을 위한 신뢰할수 있는 파트너

PCBGOGO는 다층 PCB 조립 및 효율적인 부품 조달을 전문으로 하는 선도적인 PCB 제조 및 조립 업체입니다.

PCB 조립에 PCBGOGO를 선택해야 하는 이유는 무엇일까요?

•  종합 서비스:  PCB 제작부터 조립 및 부품 조달에 이르기까지 엔드 투 엔드 솔루션을 제공합니다.

•  타협 없는 품질 보증: ISO9001 및 IPC-A-610과 같은 국제 표준을 준수하여 최고의 품질을 보장합니다.

•  비용 효율적인 솔루션:  최적화된 워크플로우를 통해 품질 저하 없이 경제적인 솔루션을 제공합니다.

•  빠른 처리 시간:  효율적인 프로세스를 통해 복잡한 디자인이라도 신속하게 제공할 수 있습니다.

•  글로벌 네트워크 및 지원:  전 세계 배송 및 전담 고객 지원을 제공합니다.

다층 PCB 조립 및 부품 소싱의 미래 동향

•  AI 기반 설계 및 조립:  자동화 및 AI는 PCB 설계 및 제조 방식을 혁신하여 효율성을 향상시킬 것입니다.

•  친환경 제조 방식:  지속 가능한 소재와 에너지 효율적인 생산 공정에 대한 중요성이 더욱 커질 것입니다.

•  첨단 소재 개발: 고성능 소재는 PCB 성능의 한계를 지속적으로 확장해 나갈 것입니다.

•  IoT 및 5G 통합:  IoT 기기 및 5G 기술의 빠른 도입에 따라 다층 PCB에 대한 수요가 증가할 것입니다.

결론

오늘날 전자 산업에서 성공하기 위해서는 다층 PCB 조립을 최적화하고 효율적인 부품 조달을 보장하는 것이 매우 중요합니다. 제조업체는 모범 사례, 첨단 기술, 그리고 PCBGOGO와 같은 신뢰할수 있는 파트너를 활용하여 이러한 어려움을 극복하고 고품질 제품을 생산할수 있습니다.

숙련된 엔지니어든 스타트업 혁신가든, 이러한 전략에 집중하면 생산 공정을 간소화할 뿐만 아니라 장기적인 성장과 성공을 위한 발판을 마련할수 있습니다. PCBGOGO의 종합적인 솔루션을 통해 PCB 조립을 한단계 더 발전시켜 보세요.
