전자기기는 기능은 더욱 강력해지면서도 크기는 계속 작아지고 있으며, PCB(인쇄회로기판) 설계는 고밀도 SMT(표면실장) 조립으로 빠르게 전환되고 있습니다. 파인 피치 IC, 01005 사이즈 수동 소자, 복잡한 BGA(볼 그리드 어레이) 패키지 등은 생산 과정에서 거의 오차를 허용하지 않습니다. 기존의 2D 검사 방식만으로는 품질을 보증하고 미세 불량을 잡아내기에 더 이상 충분하지 않습니다. 바로 이러한 이유로 3D AOI가 최신 SMT 생산 라인에서 필수적인 요소가 되었습니다.

이 글에서는 고밀도 레이아웃에서 3D AOI가 왜 중요한지, 불량 검출 정확도를 어떻게 높이는지, 그리고 제로 디펙트 품질을 지향하는 제조사에 어떤 이점을 제공하는지 설명하겠습니다.

3D AOI란 무엇인가?

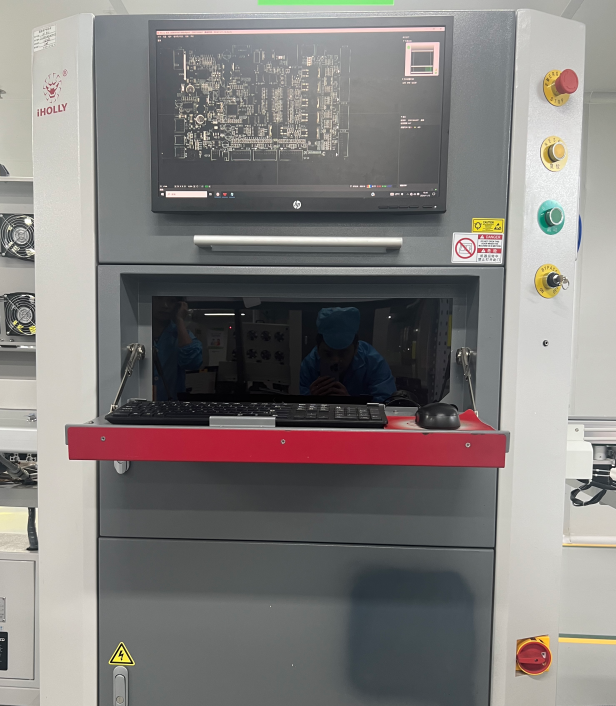

3D AOI는 구조화된 광, 레이저 투영, 또는 스테레오 이미징을 활용하여 PCB 납땜 접합부와 부품의 높이, 부피, 형상을 측정하는 첨단 광학 검사 기술입니다. 표면 이미지만을 분석하는 2D AOI와 달리, 3D AOI는 체적 데이터를 수집하여 모든 납땜 접합부의 진정한 3차원 프로파일을 제공합니다.

3D AOI의 핵심 기능：

· 높이 및 coplanarity(평면도) 측정

· 납땜 접합부 부피 분석

· 진정한 3D 부품 형상 복원

· 정밀한 lead(리드) 및 pin(핀) 높이 검출

· 밀집되거나 겹친 부품에 대한 그림자 없는 검사

이러한 기능 덕분에 3D AOI는 고급 SMT 조립 공정에서 가장 신뢰할 수 있는 검사 방법이 됩니다.

고밀도 SMT 조립에서 3D AOI가 필수인 이유？

1. 2D AOI로 식별할 수 없는 숨은 불량을 검출

고밀도 PCB 설계에서는 다음과 같은 복잡한 불량이 발생합니다:

· 솔더 부피 부족 또는 과다

· lifted leads（단자 들뜸）

· BGA의 head-in-pillow（헤드 인 필로우）

· 패키지 워페이지

· 파인 피치 부품 아래의 미세 브리지

2D 검사는 그레이스케일 이미지에 의존하므로, 이러한 미세 불량을 찾아내기 어렵거나 불가능합니다.

3D AOI는 납땜 접합부의 정확한 높이와 형상을 측정하여, 보드가 reflow(리플로우)나 최종 검사로 넘어가기 전에 숨은 불량을 드러냅니다.

2. 파인 피치 부품에서 품질 누락 방지

01005 사이즈 저항기나 0.3 mm 피치 QFN과 같은 부품은 매우 정밀한 배치와 납땜이 필요합니다.

단 10–20 μm의 편차만으로도 open(개방) 또는 short(단락)가 발생할 수 있으며, 이는 육안으로 식별하기 어렵습니다.

3D AOI는 마이크론 수준의 측정 정밀도를 제공하여 다음을 보장합니다:

· 완벽한 정렬

· 안정적인 납땜 접합부

· 정확한 coplanarity

이를 통해 리워크와 고객 반품 위험을 크게 줄일 수 있습니다.

3. 안정적인 납땜 접합부 부피 제어 보장

고밀도 SMT 조립에서 솔더 부피는 중요한 품질 요소입니다.

솔더가 부족하면 open(개방)이 발생하고, 과다하면 bridging(브리지)이 발생합니다.

3D AOI는 솔더 페이스트의 정확한 높이와 부피를 정량화하여 제조사가 다음을 수행할 수 있게 합니다:

· stencil(스텐실) 설계 최적화

· 프린터 교정

· reflow 프로파일 안정화

그 결과: 초미세 피치에서도 일관되고 재현 가능한 납땜 접합부를 얻을 수 있습니다.

4. 복잡한 패키지(BGA, CSP, QFN)의 수율 향상

숨은 접합부가 있는 패키지, 특히 BGA와 CSP는 정밀한 높이 및 워페이지 측정이 필요합니다.

기존 2D AOI는 솔더 볼이 아니라 가장자리만 검사할 수 있습니다.

3D AOI는 솔더 볼 전체와 pin 높이를 검사하여 다음을 검출합니다:

· 볼 붕괴

· head-in-pillow 불량

· 불균일한 볼 높이

· 변형된 pad

스마트폰, 웨어러블, 자동차 전자장치, 고속 기기 제조사에게 이것은 매우 중요한 역량입니다.

5. 오검출(false call) 감소 및 검사 속도 향상

2D AOI의 문제 중 하나는 높은 false-call 비율로, 특히 그림자, 반사, 겹친 부품이 이미지를 왜곡하는 밀집 레이아웃에서 두드러집니다.

3D AOI는 높이 데이터를 사용하므로 다음으로 인한 해석 오류를 제거합니다:

· 반짝이는 솔더 표면

· 빛을 차단하는 높은 부품

· 복잡한 패턴

이를 통해 작업자 부하를 줄이고 검사 속도를 높이며 생산 처리량을 증대시킵니다.

6. 실시간 SPC(통계적 공정 관리) 데이터로 공정 제어 강화

최신 3D AOI(자동광학검사) 시스템은 MES 및 SPC 플랫폼과 연동되어 제조사에 다음에 대한 즉각적인 피드백을 제공합니다:

· 페이스트 인쇄 정밀도

· 배치 정밀도

· reflow 성능 추세

이를 통해 사전 예방적 공정 조정이 가능해져 불량이 발생하기 전에 방지하고 전체 라인 안정성을 향상시킵니다.

고밀도 SMT 제조에서 3D AOI의 적용 분야

3D AOI는 다음 분야에서 널리 사용됩니다:

· 스마트폰, 태블릿, 소비자 가전

· 자동차 ADAS 및 제어 모듈

· 의료용 전자기기

· 고속 네트워킹 및 통신 보드

· 항공우주 및 산업 제어 PCB

첨단 소형화 부품을 사용하는 모든 제품은 3D AOI 검사의 이점을 누릴 수 있습니다.

결론

PCB 설계가 더 작고, 더 조밀하며, 더 복잡한 SMT 레이아웃으로 계속 발전함에 따라, 기존 검사 방식으로는 품질을 더 이상 보증할 수 없습니다. 3D AOI는 디펙트 없는 조립을 보장하고, 생산 수율을 높이며, 제조사가 최신 전자기기의 까다로운 요구 사항을 충족할 수 있게 하는 필수 도구가 되었습니다.
