고객의 비전, 저희의 기술력: 설계도부터 PCB까지 완벽한 여정을 선사하는 PCBGOGO

빠르게 변화하는 오늘날의 전자 산업에서 아이디어를 현실로 구현하려면 정밀성, 속도, 그리고 전문성이 필수적입니다. 기술 혁신이 가속화됨에 따라, 업계는 제조 공정을 처음부터 끝까지 간소화할 수 있는 파트너에 대한 의존도가 높아지고 있습니다. 바로 이 지점에서 PCBGOGO가 중요한 역할을 합니다. PCBGOGO는 설계 도면을 완벽하게 작동하는 인쇄 회로 기판(PCB)으로 변환하는 원활한 턴키 PCB 조립 서비스를 제공합니다. 이 글에서는 PCBGOGO의 전문성, 혁신, 그리고 모든 설계가 최고의 품질로 구현되도록 보장하는 고객 여정에 대해 자세히 살펴봅니다.

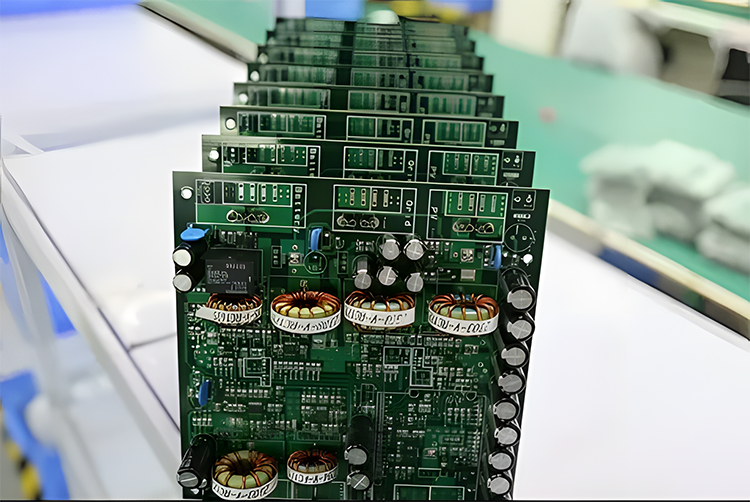

PCB 조립 공정은 매우 복잡하며 세심한 주의를 요합니다. 설계 도면부터 완성된 조립 기판까지, 모든 단계는 안정적인 제품 생산에 기여합니다. PCBGOGO와 같은 제조업체는 PCB 조립 및 품질 관리를 포함한 턴키 솔루션을 제공하여 이러한 복잡한 과정을 간소화합니다. PCBGOGO의 전문성을 통해 시제품 제작이든 대량 생산이든 모든 PCB가 최고 수준의 업계 표준을 충족하도록 보장합니다.

PCBGOGO: PCB 제조 및 조립 분야에서 신뢰받는 기업

 PCBGOGO는 신뢰성, 품질 및 경쟁력있는 가격을 바탕으로 명성을 쌓아온 PCB 조립 및 제조 분야의 세계적인 기업입니다. 설계자, 스타트업, 대규모 제조업체 모두에게 서비스를 제공하겠다는 비전으로 설립된 PCBGOGO는 고성능 PCB 솔루션의 대명사가 되었습니다. 특히 턴키 방식의 PCB 조립 서비스를 전문으로 제공하여 생산 공정을 간소화하고자 하는 고객에게 원스톱 솔루션을 제공합니다.

PCBGOGO는 PCB 프로토타입 제작 및 제조부터 부품 조달 및 최종 조립에 이르기까지 전 과정에 걸친 서비스를 제공합니다. 시제품 제작이든 대량 생산이든 관계없이, PCBGOGO는 모든 공정이 국제 품질 표준을 준수하도록 보장합니다. 통신, 가전제품, 자동차, 의료기기 등 다양한 산업 분야의 고객을 보유하고 있으며, 이는 PCBGOGO의 다재다능하고 견고한 제조 역량을 입증합니다.

턴키 PCB 조립의 힘: 프로세스 간소화

PCB 제조에서 가장 큰 어려움 중 하나는 부품 조달부터 정확한 조립에 이르기까지 여러 단계를 관리하는 것입니다. 기존의 조립 방식은 여러 공급업체를 거치고, 리드 타임이 길어지며, 의사소통에 어려움이 있어 지연과 품질 문제로 이어질 수 있습니다.턴키 방식의 PCB 조립 이러한 문제점들을 해결하기 위해 모든 단계를 단일 공급업체가 처리하는 간소화되고 관리되는 프로세스로 통합합니다.

PCBGOGO에서는 턴키 조립 서비스를 제공합니다.

부품 조달:  당사는 광범위한 공급업체 네트워크를 활용하여 고품질 부품을 조달함으로써 고객이 신뢰할 수 있는 공급업체를 찾는 번거로움을 덜어드립니다.

PCB 제작 및 프로토타입 제작:  PCBGOGO는 프로토타입 제작 서비스를 제공하여 엔지니어가 설계 결함을 초기 단계에서 발견하고 대량 생산 중 발생하는 오류를 줄일 수 있도록 지원합니다.

조립 및 테스트:  당사는 PCB를 정밀하게 조립하고 엄격한 테스트를 거쳐 모든 보드가 성능 및 신뢰성 기준을 충족하는지 확인합니다.

품질 관리 및 규정 준수:  모든 PCB는 ISO9001, UL 및 RoHS 규정을 준수하는 등 업계 인증에 따라 제조되어 우수한 품질을 보장합니다.

PCB 조립: 설계도부터 고품질 PCB 조립까지

 인쇄회로기판(PCB)의 여정은 비전과 설계도에서 시작하여 완벽하게 조립된 고품질 제품으로 마무리됩니다. 이러한 단계별 과정을 통해 모든 기판은 성능, 내구성 및 기능에 대한 사양을 충족합니다. 아래에서는 초기 설계부터 최종 검사에 이르기까지 PCB 제조 및 조립에 관련된 주요 단계를 살펴보겠습니다.

1. 설계 및 설계도 제작

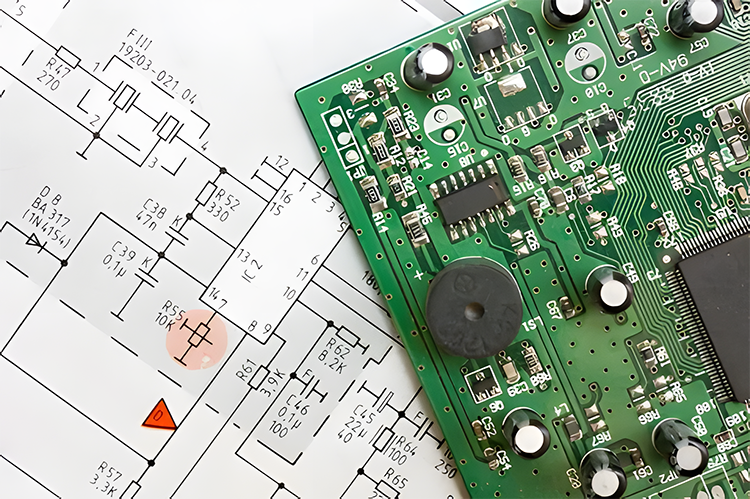

모든 PCB 프로젝트의 기초는 회로 설계 및 레이아웃에서 시작됩니다. 엔지니어는 상세한 회로도를 작성하고 이를 제조에 필요한 핵심 데이터가 담긴 거버 파일로 변환합니다. 이 파일에는 기판의 구리층, 홀, 비아, 솔더 마스크 및 실크스크린에 대한 정보가 포함되어 있습니다.

주요 단계:

•  회로도:  이 전기 회로도는 회로의 기능과 연결 방식을 보여줍니다.

레이아웃  설계 : Altium, Eagle 또는 KiCAD와 같은 소프트웨어 도구는 회로도를 물리적 PCB 레이아웃으로 변환하여 부품 및 구리 배선의 배치 위치를 결정합니다.

•  설계 규칙 검사(DRC):  자동화된 검사를 통해 설계가 제조 제약 조건을 준수하는지 확인하여 오류를 최소화합니다.

2. 재료 선택 및 적층

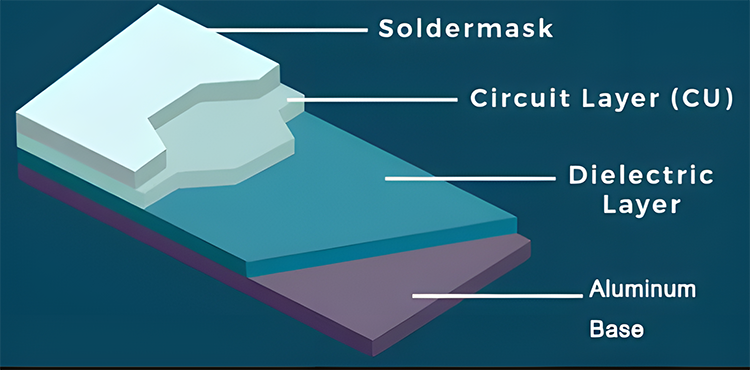

설계가 확정되면 제조업체는 기본 재료(주로 유리 섬유 강화 에폭시 라미네이트인 FR4)를 선택합니다. 복잡한 응용 분야에 필요한 추가 레이어가 있는 경우, 여러 개의 구리층과 절연층을 쌓고 접착하여 다층 기판을 만듭니다.

PCB 레이어의 종류:

•  단층형: 간단한 회로에 사용되며, 일반적으로 기본적인 소비자 가전 제품에 사용됩니다.

•  다층 PCB:  스마트폰과 같은 복잡한 장치에 필수적이며 4층에서 12층까지의 구조를 갖습니다.

•  고주파 재료:  RF 회로와 같은 특수 용도에 사용됩니다.

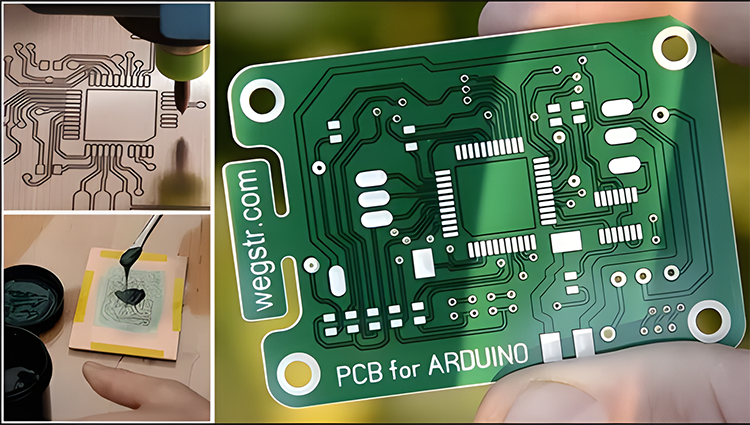

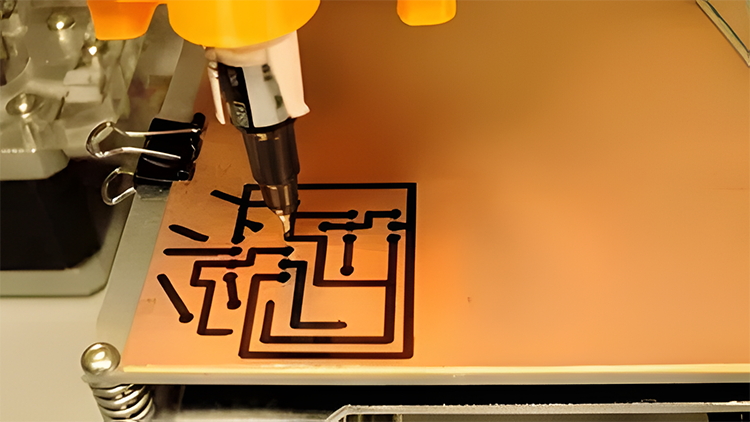

3. 패턴 제작 및 에칭

구리로 덮인 적층판은 포토리소그래피 공정을 거쳐 회로 설계를 기판에 전사합니다. 표면에 감광성 물질 또는 레지스트 층이 도포됩니다. 거버 파일 설계는 투명 필름에 인쇄되어 기판에 맞춰 정렬됩니다.

에칭 과정 단계:

•  노광:  PCB를 자외선에 노출시키면 원하는 패턴 영역이 경화됩니다.

•  현상:  노출되지 않은 영역이 씻겨 나가면서 회로 패턴이 남습니다.

•  에칭:  기판을 에칭 용액(예: 염화제2철 또는 과황산암모늄)에 담가 불필요한 구리를 제거하고 회로 패턴만 남깁니다.

4. 드릴링 및 도금

다음 단계는 기판에 구멍과 비아를 뚫어 서로 다른 층을 연결하는 것입니다. 제조업체는 정확도를 보장하기 위해 정밀 CNC 드릴링 머신을 사용합니다. 드릴링 후, 기판은 도금 공정을 거쳐 구멍의 내부 벽에 구리를 코팅하여 층간 전기적 연결을 가능하게 합니다.

비아의 종류:

•  스루홀 비아:  보드의 모든 레이어를 연결합니다.

•  블라인드 비아:  보드 전체를 관통하지 않고 외부 레이어와 내부 레이어를 연결합니다.

•  매몰형 비아:  내부 레이어 내에 위치하며 표면으로 연장되지 않습니다.

5. 솔더 마스크 및 실크스크린 도포

솔더 마스크는 기판에 도포되어 구리 패턴을 절연하고 보호하며, 납땜에 필요한 부분만 노출시킵니다. 일반적으로 녹색인 솔더 마스크는 단락과 산화를 방지합니다.

마스크를 적용한 후 실크스크린 인쇄를 통해 PCB에 라벨, 로고 및 부품 표시기를 추가하여 조립을 안내합니다.

6. 표면 마감

기판에 노출된 구리 패드는 조립 과정에서 원활한 납땜을 위해 표면 처리가 필요합니다. 제조업체는 용도에 따라 다음과 같은 다양한 표면 처리를 적용합니다.

•  HASL(핫 에어 솔더 레벨링):  일반적이고 비용 효율적이며, 범용 PCB에 적합합니다.

•  ENIG(무전해 니켈 침적 금 도금):  높은 내식성이 요구되는 기판에 이상적입니다.

•  OSP(유기 납땜성 보존제):  환경 친화적이며 비교적 간단한 용도에 사용됩니다.

7. PCB 조립(PCBA)

기판이 준비되면 조립 단계로 넘어가는데, 이 단계에서는 부품들이 PCB에 배치되고 납땜됩니다.

부품을 조립하는 주요 방법은 두가지입니다.

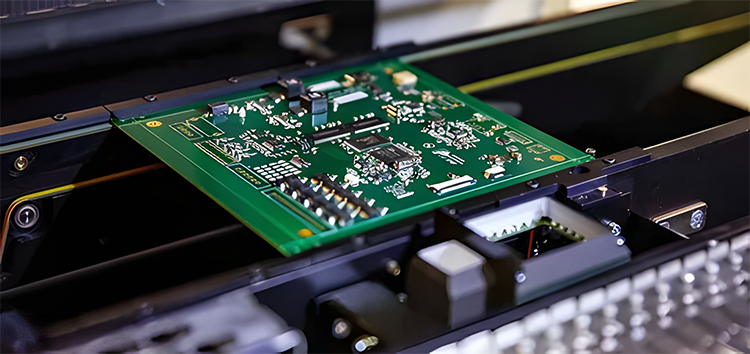

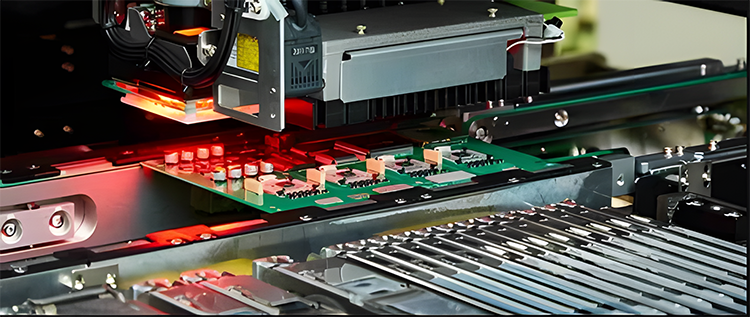

표면 실장 기술(SMT):

부품은 솔더 페이스트를 사용하여 기판 표면에 직접 장착됩니다. 픽앤플레이스 장비가 부품을 정밀하게 배열한 후, 리플로우 솔더링을 통해 고정합니다. SMT는 소형 설계 및 고속 조립에 이상적입니다.

표면 실장 기술(SMT)의 주요 특징

1.  소형화:  SMT 부품(SMD)은 크기가 작아 소형화 및 경량화가 가능합니다.

2.  높은 부품 밀도:  더 작은 PCB에 더 많은 부품을 배치할수 있으며, 보드 양면에도 부품을 배치할수 있습니다.

3.  자동 조립:  픽앤플레이스 기계를 사용하여 빠르고 정확하며 효율적인 제조를 실현합니다.

4.  드릴링 요구 사항 감소:  관통 드릴링이 필요 없어 생산 속도가 향상됩니다.

5.  성능 향상:  인덕턴스와 저항이 낮아져 신호 품질과 신뢰성이 향상됩니다.

6.  비용 효율성:  자동화 및 소형 부품 사용을 통해 재료비와 인건비를 절감합니다.

7.  다용성:  소비자 가전제품부터 의료기기에 이르기까지 대량 생산 및 복잡한 응용 분야에 이상적입니다.

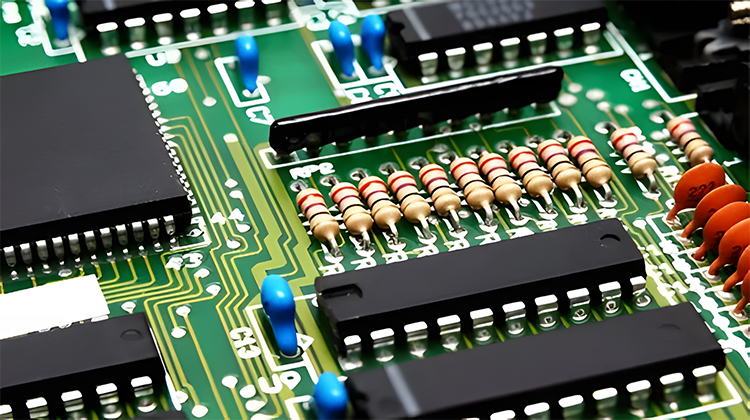

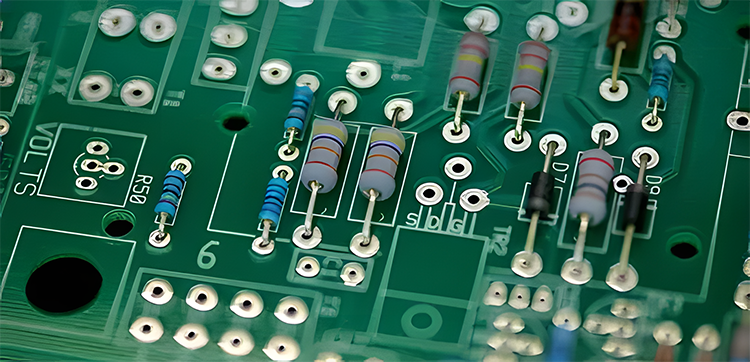

스루홀 어셈블리 :

리드가 있는 부품은 드릴로 뚫은 구멍에 삽입한 후 수동 또는 웨이브 솔더링 방식으로 납땜합니다. 이 방법은 기계적 강도가 요구되는 커넥터 및 부품에 자주 사용됩니다.

관통형 기술(THT)의 주요 특징

1.  강력한 기계적 결합:  부품들은 드릴로 뚫은 구멍을 통해 납땜되어 기계적 스트레스 하에서 뛰어난 내구성과 신뢰성을 제공합니다.

2.  시제품 제작에 적합:  수동으로 납땜하고 부품을 교체하기가 더 쉽기 때문에 테스트 및 개발에 적합합니다.

3.  높은 전력 처리 능력:  변압기 및 커패시터와 같이 더 높은 전류 또는 전압을 필요로 하는 부품에 적합합니다.

4.  향상된 내열성:  산업 및 자동차 분야와 같은 가혹한 환경에서 더욱 뛰어난 성능을 발휘합니다.

5.  안전한 연결:  진동이나 충격으로 인한 부품 분리 위험을 줄여줍니다.

6.  간편한 검사:  납땜 접합부가 육안으로 확인 가능하여 품질 관리 및 문제 해결이 용이합니다.

7.  제한된 부품 밀도:  SMT보다 크기가 커서 더 큰 부품이나 저밀도 설계에 더 적합합니다.

8. 시험 및 품질 관리

제조업체는 조립된 모든 PCB가 기능 및 성능 표준을 충족하도록 다양한 테스트를 수행합니다.

•  자동 광학 검사(AOI):  고해상도 카메라가 기판을 스캔하여 납땜 불량, 잘못 배치된 부품 또는 누락된 부품을 감지합니다.

•  X선 검사:  BGA(볼 그리드 어레이)와 같이 연결부가 숨겨진 기판에 사용됩니다.

•  회로 내 테스트(ICT):  구성 요소가 올바르게 설치되었고 전기적으로 작동하는지 확인합니다.

•  기능 테스트:  실제 환경 조건을 시뮬레이션하여 보드가 의도한 대로 작동하는지 확인합니다.

9. 포장 및 배송

기판은 모든 품질 검사를 통과하면 세척후 배송 중 손상을 방지하기 위해 꼼꼼하게 포장됩니다. 정전기 방전(ESD) 방지를 위해 정전기 방지 백이나 에어캡을 사용합니다. 또한 제조업체는 추적을 용이하게 하기 위해 부품 번호와 배치 정보가 적힌 라벨을 부착합니다.

10. 최종 품질 보증 및 고객 피드백

납품 후 제조업체는 고객과 지속적으로 연락을 취하며 피드백을 수집하고 필요한 지원을 제공합니다. 일부 제조업체는 조정이 필요한 보드에 대한 재작업이나 유지 보수와 같은 납품 후 서비스를 제공하기도 합니다.

PCBGOGO에서 제공하는 턴키 PCB 조립 기술의 발전

PCBGOGO는 최신 기술을 접목하고 현대 전자 제품의 증가하는 요구 사항을 충족하기 위해 지속적으로 발전해 왔습니다. 다음은 PCBGOGO의 턴키 PCB 조립 서비스가 차별화되는 점입니다.

1. 최첨단 장비

PCBGOGO의 조립 라인은 자동 픽앤플레이스 장비, 리플로우 오븐, 솔더링 스테이션 등 최첨단 장비를 갖추고 있습니다. 이러한 기술은 복잡하고 정교한 PCB 설계에서도 높은 정확도를 보장하며 오류를 최소화합니다.

2. 빠른 처리 시간

마감 기한에 쫓기는 세상에서 PCBGOGO는 빠른 처리 속도를 제공합니다. 자체 역량을 바탕으로 24시간 이내에 프로토타입을 제작하고 며칠 내에 양산 준비가 완료된 조립품을 제공하여 고객이 제품을 더 빨리 출시하고 경쟁에서 앞서 나갈 수 있도록 지원합니다.

3. 유연한 생산 실행

단일 시제품 제작이든 대규모 생산이든, PCBGOGO는 두가지 모두를 손쉽게 처리합니다. 스타트업과 설계 엔지니어에게 필수적인 소량 생산 옵션은 물론, 대량 주문을 위한 양산 능력까지 제공합니다.

4. 엄격한 품질 보증 프로토콜

PCBGOGO는 자동 광학 검사(AOI) 및 복잡한 기판에 대한 X선 검사를 포함하여 모든 단계에서 철저한 검사를 수행합니다. 엄격한 품질 관리 프로세스를 통해 납품되는 모든 PCB가 최고 수준의 성능 기준을 충족하도록 보장합니다.

PCB 조립: 개념부터 실제 구현까지

PCBGOGO의 턴키 서비스를 통해 아이디어 구상부터 완벽하게 조립된 PCB 제작까지 전 과정이 원활하게 진행됩니다. 성공을 보장하는 PCBGOGO의 프로세스를 단계별로 살펴보겠습니다.

1. 설계도 및 디자인 제출

고객은 회로도, 거버 파일, BOM(자재 명세서) 목록을 포함한 설계 도면을 PCBGOGO의 온라인 플랫폼을 통해 직접 제출할수 있습니다. 또한 PCBGOGO 팀은 DFM(제조 용이성 설계) 서비스를 제공하여 잠재적인 설계 결함을 조기에 파악할 수 있도록 지원합니다.

2. 부품 조달 및 구매

PCBGOGO는 신뢰할수 있는 글로벌 공급업체와의 강력한 파트너십을 통해 신속하고 비용 효율적인 부품 조달을 지원합니다. 또한 특정 부품을 구할 수 없거나 단종된 경우 대체 부품을 제공하여 품질 저하 없이 납기를 단축합니다.

3. 제작 및 시제품 제작

설계가 확정되면 PCBGOGO는 제작 공정을 시작합니다. PCBGOGO는 다양한 소재 선택이 가능한 단층 및 다층 PCB를 모두 제공하여 설계 사양이 의도된 용도에 정확히 부합하도록 보장합니다. 복잡한 설계의 경우, PCBGOGO의 신속 프로토타이핑 서비스를 통해 대량 생산에 앞서 기능 테스트를 진행할수 있습니다.

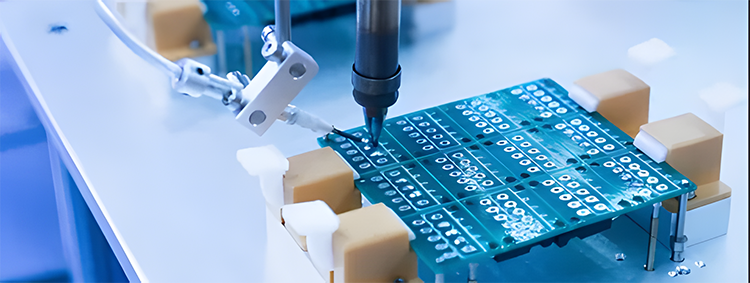

4. 조립 및 납땜 기술

PCBGOGO는 프로젝트 요구 사항에 따라 표면 실장 기술(SMT)과 스루홀 조립 서비스를 모두 제공합니다. 숙련된 전문가들이 정밀한 납땜 기술을 적용하여 PCB의 성능과 내구성을 보장합니다.

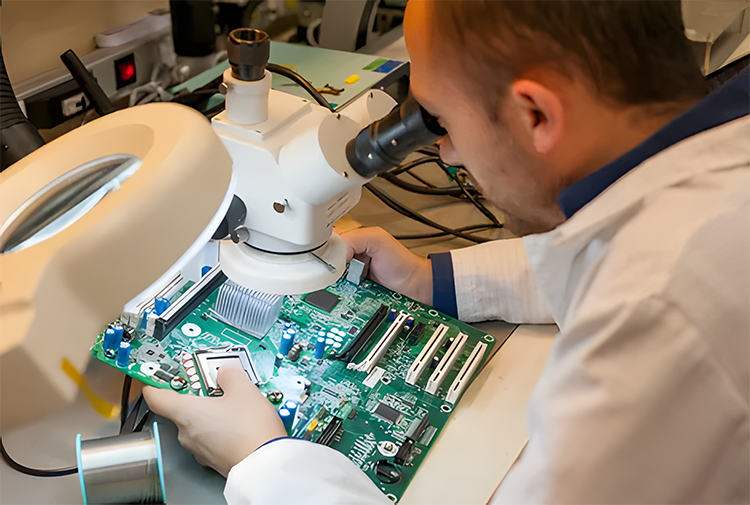

5. 시험 및 검사

모든 기판은 잠재적 결함을 식별하기 위해 엄격한 일련의 테스트를 거칩니다. AOI 외에도, 회사는 실제 시나리오를 시뮬레이션하는 회로 내 테스트(ICT) 및 기능 테스트를 수행하여 각 PCB가 의도한 대로 작동하는지 확인합니다.

6. 배송 및 전달

조립 공정이 완료되면 PCB는 안전하게 포장되어 신속하게 배송됩니다. PCBGOGO는 전 세계 배송 서비스를 제공하여 고객이 어디에 있든 불필요한 지연 없이 제품을 받아볼 수 있도록 보장합니다.

PCBGOGO를 선택해야 하는 이유는 무엇일까요?

PCBGOGO는 단순한 PCB 제조업체가 아닙니다. 고객의 비전을 현실로 구현할수 있도록 지원하는 혁신의 파트너입니다. 엔지니어와 기업들이 PCBGOGO를 신뢰하는 몇가지 이유를 소개합니다.

•  올인원 솔루션:  턴키 방식의 PCB 조립 서비스를 통해 여러 공급업체를 관리할 필요가 없습니다.

•  연중무휴 24시간 고객 지원:  PCBGOGO의 지원팀은 질문에 답변하고 업데이트를 제공하기 위해 24시간 내내 대기하고 있습니다.

•  투명한 가격 책정:  이 회사는 숨겨진 수수료 없이 명확한 가격을 제시하여 고객이 예산을 초과하지 않도록 도와줍니다.

•  글로벌 네트워크: PCBGOGO는 폭넓은 고객 기반과 국제 배송 서비스를 통해 전 세계 다양한 산업 분야에 서비스를 제공합니다.

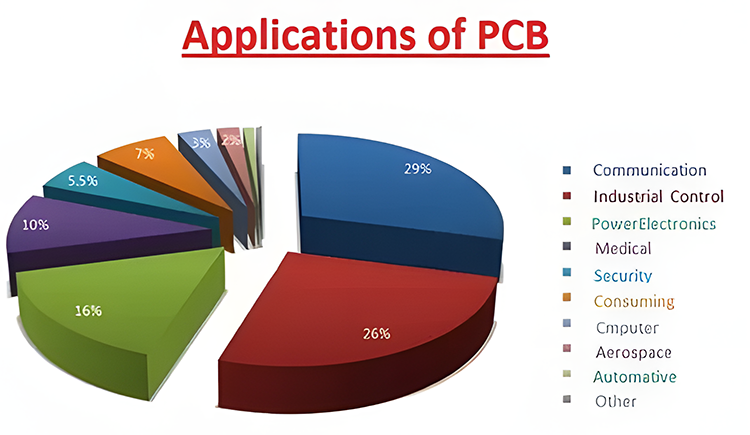

PCBGOGO의 PCB를 활용한 실제 적용 사례

PCBGOGO의 PCB는 다양한 분야에서 사용되어 그 다재다능함과 신뢰성을 입증하고 있습니다.

소비자  전자제품:  스마트폰부터 웨어러블 기기까지, PCBGOGO의 PCB는 우리가 매일 사용하는 많은 기기에 전력을 공급합니다.

자동차  산업: 이들의 PCB는 차량의 제어 시스템과 인포테인먼트 장치에 통합되어 안전과 성능을 모두 보장합니다.

의료  기기:  의료 분야에서는 정밀도가 무엇보다 중요하며, PCBGOGO는 진단 및 모니터링 장비에 필요한 신뢰할 수 있는 PCB를 제공합니다.

IoT  및 스마트 기기:  IoT가 지속적으로 성장함에 따라 PCBGOGO는 스마트 홈 및 산업 자동화를 위한 PCB 개발에 중요한 역할을 하고 있습니다.

결론: 당신의 비전, PCBGOGO의 전문성

설계 개념을 완성된 PCB로 구현하려면 기술적 지식뿐만 아니라 모든 공정 단계를 깊이 이해하는 파트너가 필요합니다. PCBGOGO는 턴키 방식의 PCB 조립 서비스를 통해 이러한 전문성을 제공하며, 설계도부터 최종 제품까지의 전 과정을 간소화합니다. 품질, 혁신, 그리고 고객 만족에 대한 변함없는 헌신으로 PCBGOGO는 엔지니어와 기업 모두에게 이상적인 선택이 될 것입니다.

신제품 개발을 진행하는 스타트업이든, 생산 규모를 확장하는 대기업이든, PCBGOGO는 고객의 비전을 정밀하고 효율적으로 실현시켜 드립니다. 첨단 제조 공정, 빠른 납기, 그리고 탁월한 고객 지원을 통해 PCBGOGO는 장인 정신과 혁신이 만나는 진정한 파트너입니다.

아이디어를 구상 단계에서 현실로 구현할 준비가 되셨나요? 지금 바로 PCBGOGO에 문의하여 설계도부터 PCB 조립까지 완벽한 여정을 경험해 보세요. 당신의 비전은 최고의 결과물을 받을 자격이 있습니다!
